Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 5-5000A | de sortie: | 0.333VAC ou 0-0.5A |
|---|---|---|---|
| Précision: | 1.0 | Nom du produit: | transformateur de courant de Fente-noyau |
| fréquence perating: | 50-60Hz | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

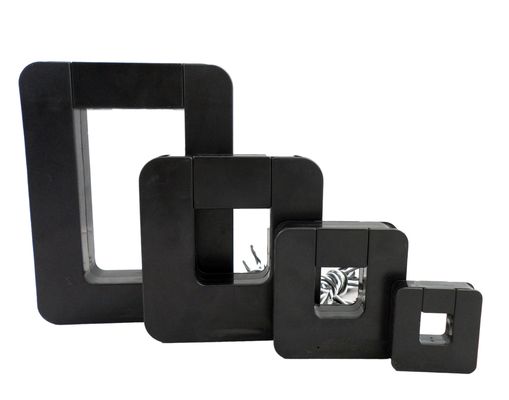

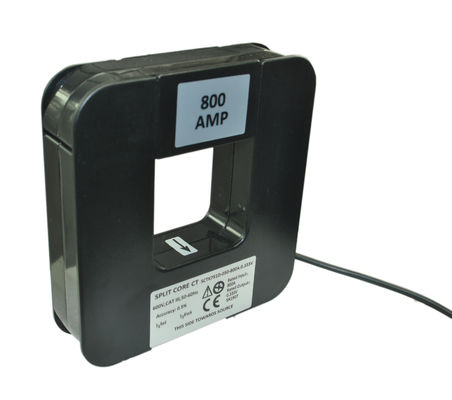

Transformateur de courant de noyau fendu de la série SCTK751 jusqu'à la fermeture de rupture de l'entrée 5000A/à ouverture, poids léger, exactitude 1,0
Les séries SCTK751 de transformateurs de courant de style de noyau fendu sont conçues pour l'installation rapide et facile. La conception de noyau fendu permet des mesures actuelles de non contact par l'induction de champ magnétique sans déconnecter des circuits de câbles pour l'installation de CT. Cette méthode permet une mesure actuelle plus sûre, plus facile et portative.
Paramètre électrique
| Fréquence | 50-60Hz |
| Entrée évaluée | 5A-5000A |
| Chaîne de mesure | 10%In-130%In |
| Sortie évaluée | 0.333V (C.A.) ou 0-500mA |
| Rapport | ± 1,0% |
| Angle de phase | ≤ ±90min |
| Résistance diélectrique | 2.5KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | PC /UL94-V0 |
| Bobine | PBT |
| Noyau | Permalloy |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Fil d'UL1015 22AWG (fil twinsted) 2.0m |
Caractéristiques :
Applications :
Dactylographiez la sélection
|
P/N |
Entrée évaluée (a) |
Sortie (mA/V) |
Exactitude |
Dimensions (mm/inch) |
|||||
|
A |
B |
C |
D |
E |
|||||
|
SCTK751A |
5-200A (5,10,30,50,75,100,125,150,200) |
0-13.3mA 0.333V |
1,0 |
50,8 (2,00) |
53,3 (2,09) |
15,0 (0,59) |
19,1 (0,75) |
19,1 (0,75) |
|
|
SCTK751B |
10-400A (10,50,75,150,200,250,300,400) |
0-26.6mA 0.333V |
1,0 |
59,6 (2,35) |
62,7 (2,47) |
21,0 (0,83) |
19,1 (0,75) |
19,1 (0,75) |
|
|
SCTK751C |
50-630A (50 100 125 200 250 400 600 630) |
0-66.6mA 0.333V |
1,0 |
82,5 (3,25) |
85,1 (3,35) |
25,6 (1,01) |
31,8 (1,25) |
31,8 (1,25) |
|
|
SCTK751D |
100-2000A (100,250,400,630,800A, 1000,2000) |
0-200mA 0.333V |
1,0 |
121,0 (4,76) |
127,0 (5,00) |
30,4 (1,19) |
50,8 (2,00) |
50,8 (2,00) |
|
|
SCTK751E |
200-3000A (200,250,400,630,1500,2500,3000) |
0-300mA 0.333V |
1,0 |
118,0 (4,65) |
133,0 (5,24) |
24,0 (0,94) |
68,0 (2,68) |
80,0 (3,15) |
|
|
SCTK751F |
400-5000A (400,800,1000,1500,2000,3000,5000) |
0-500mA 0.333V |
1,0 |
146,0 (5,75) |
190,5 (7,50) |
35,6 (1,40) |
76,2 (3,00) |
127,0 (5,00) |
|
Notices d'emploi
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
