Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 0.5~630A | de sortie: | 0-500mA/0.333V (C.A.) |
|---|---|---|---|
| classe: | 0,2、 1,0 du、 0,5 | Fenêtre intérieure: | 8.0 - 32.0mm |
| Construction: | lien | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

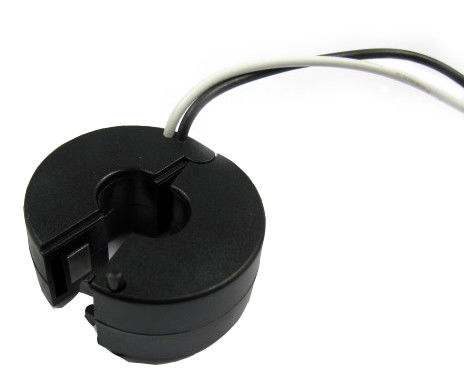

Transformateurs de courant fendus de CT 0-500mA de noyau à C.A. 0.333V de la série SCTK661, fenêtre intérieure large, personnalisable
Le transformateur de courant de modification de la série SCTK661 (fente-noyau) a été particulièrement conçu pour faciliter leur installation dans de nouveaux ou déjà existants travaux de filet. Ils peuvent être installés sans ouvrir n'importe quel circuit de câble ou de barre omnibus. Une résistance interne de précision à travers l'enroulement secondaire du CT fournit un bas résultat sûr de tension.
Caractéristiques :
Applications :
Paramètre électrique
| Fréquence | 50-60Hz |
| Entrée évaluée | 0.5A-630A |
| Chaîne de mesure | 10%In-130%In |
| Sortie évaluée | 0.333V (C.A.) ou 0-500mA |
| Rapport | ≤± 0,1% |
| Angle de phase | ≤ ±30min |
| Résistance diélectrique | 2.5KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | PC /UL94-V0 |
| Bobine | PC |
| Noyau | Permalloy |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Fil d'UL1015 22AWG (fil twinsted) 2.5m |
Dactylographiez la sélection
| P/N |
Entrée évaluée (a) |
Sortie (mA/V) | Exactitude | Dimensions (mm/inch) | |||||
| A | B | C | D | E | |||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10 100 200 250 400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10 100 200 250 400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20 100 250 400 600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
|
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
