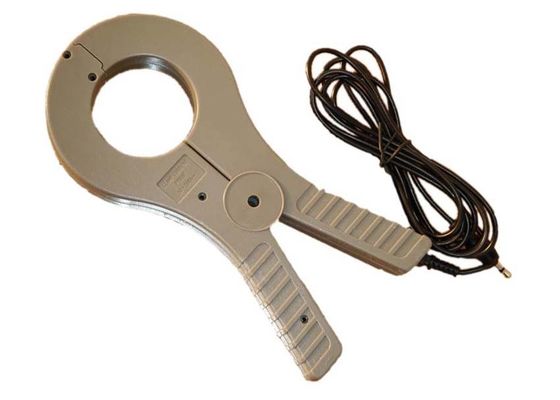

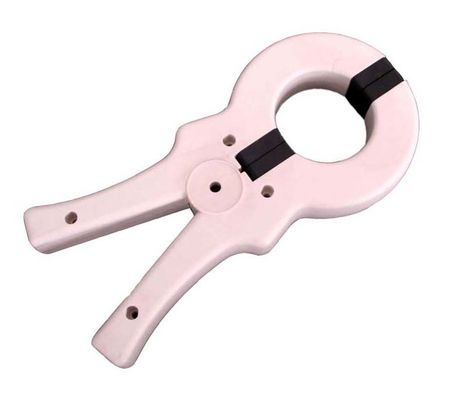

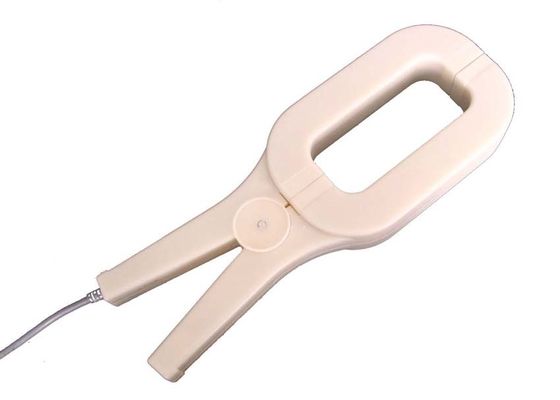

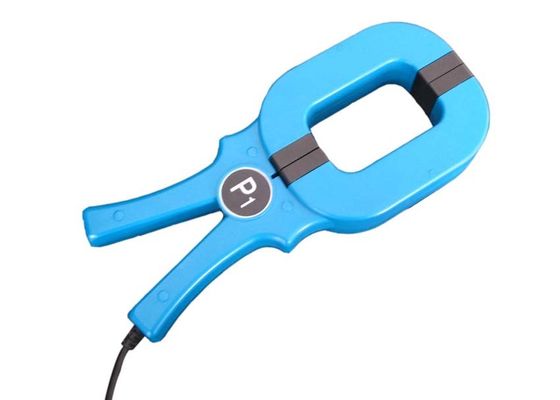

Série SCTK691/2 Bride-sur le transformateur de courant de noyau fendu avec la gamme actuelle 100mA à l'essai 3000A actuel monophasé
Caractéristiques :
Spécifications électriques :
Paramètre électrique
| Fréquence | 50-400KHz |
| Entrée évaluée | 5-3000A |
| Chaîne de mesure | 5%In-130%In |
| Sortie évaluée | 0-10V (C.A.) ou 0-5A |
| Rapport | ± 0,1% de ≤ |
| Angle de phase | ≤ ±10min |
| Résistance diélectrique | 3.0KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | ABS /UL94-V0 |
| Bobine | PBT |
| Noyau | Acier/Permalloy de silicium |
| Structure interne | Vis |
| Construction | Vis |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | fil 1015/22AWG (fil twinsted) 2.5m |
Dactylographiez la sélection
| P/N |
Entrée évaluée (a) |
Exactitude |
Dimensions (millimètres) (ID-L-W-H) |
| SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
