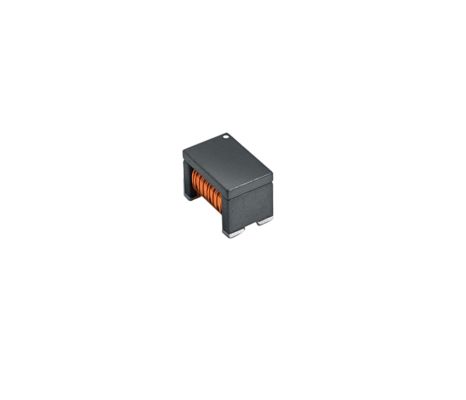

Transformateur à demi-pont de catégorie AEC-Q200 LLC avec isolation 4000VDC et faible capacité d'enroulement pour les systèmes électriques électriques

5000
MOQ
AEC-Q200 Grade LLC Half-Bridge Transformer with 4000VDC Isolation and Low Interwinding Capacitance for EV Power Systems
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Transformateur demi-pont LLC de qualité AEC-Q200

,

Transformateur haute fréquence avec isolation 4000VDC

,

Transformateur automobile à faible capacité inter-enroulements
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: gtx7045
Documents: GTX7045_.pdf
Conditions de paiement et expédition
Délai de livraison: 2 ~ 8 semaines
Conditions de paiement: LC, T/T
Description de produit
Transformateurs à demi-pont de haute performance LLC pour les systèmes d'alimentation électrique électrique
Améliorez vos conceptions de véhicules électriques et hybrides (EV/HEV) avec la série GTX7045Transformateurs à demi-pontConçu pour des performances supérieures dans des environnements automobiles exigeants,Ces transformateurs présentent une capacité d'enroulement exceptionnellement faible pour minimiser l'IME et atteindre une immunité transitoire commune élevéeComme un robusteTransformateur automobileIl répond aux normes AEC-Q200 et offre une isolation 4000VDC, assurant une fiabilité et une sécurité inégalées pour les chargeurs embarqués (OBC) et les onduleurs de traction.Fabriqués avec des procédés hautement automatisés, la série GTX7045 offre une conversion de puissance rentable et de haute qualité pour la prochaine génération de mobilité électrique.
Principales caractéristiques
  • Optimisé pour l'excellence automobile:Idéalement adapté aux applications EV/HEV, y compris les onduleurs OBC et les onduleurs de traction, conforme aux normes de fonctionnement AEC-Q200 (-40°C à +125°C).
  • Intégrité du signal améliorée:La faible capacité d'enroulement minimise les émissions EMI et fournit une immunité transitoire de mode commun élevée pour un fonctionnement plus propre et plus stable.
  • Isolement et sécurité robustes:Certifié avec une isolation de 4000VDC (2800 Vrms) entre les enroulements primaires et secondaires, garantissant la sécurité et la fiabilité du système.
  • Haute fiabilité et qualité:Fabriqué à l'aide de procédés hautement automatisés à base de ferrite, garantissant des performances constantes et la conformité RoHS.
  • Options de conception flexibles:La série offre plusieurs rapports de virage et valeurs d'inductance (par exemple, GTX7045-121DRC avec 1.5Pour ce qui est de laTransformateur à demi-pontles topologies.
Spécifications (exemples de la série GTX7045)
Numéro de la partie Ratio des tours (Pri: Sec) Pri Inductance (uH) ± 30% Inductivité de fuite (uH) ± 20% DCR max (Ω) Résistance à l'écoulement
Le modèle GTX7045-750ARC 1:1 75 8.5 0.35 730
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence de CO2 du véhicule. 1:1 100 9.5 0.40 680
Le code de l'équipage est le code de l'équipage. 1.5:1 120 12.5 0.42 (pri) 660
Le nombre total d'équipements utilisés est de: 2.5:1 130 15 0.44 (Pri) 660
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 2.0:1 140 15 0.45 (Pri) 640
Inductance et inductance de fuite:Mesurée à 100 kHz, 0,1 Vrms.
Isolement:4000 VDC / 2800 Vrms pendant une minute.
Température de fonctionnement:-40°C à +125°C.
Applications
  • Conversion de puissance du véhicule électrique:Utilisation principale dans les chargeurs embarqués (OBC) et les onduleurs de traction.
  • Énergies électriques industriellesConvertisseurs DC-DC isolés à haut rendement dans des environnements exigeants.
  • Utilisateurs de télécommunications et serveurs:Fournir une transformation de puissance stable et fiable dans l'infrastructure du réseau.
  • Systèmes d'énergie renouvelable:Utilisé dans les étapes de l'onduleur pour la conversion de l'énergie solaire et éolienne.
