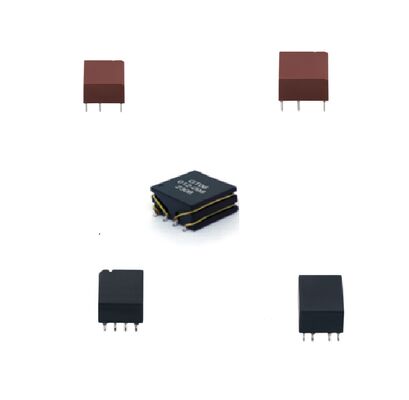

Transformateur de puissance à haute fréquence certifié AEC-Q200 avec tension d'isolement de 4KVrms et empreinte SMD compacte pour véhicules électriques et industrie 4.0

5000
MOQ
AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Empreinte SMD compacte pour transformateur haute fréquence

,

Transformateur haute fréquence AEC-Q200
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: GT06KXXA0
Documents: GT06KXXA0 _.pdf
Conditions de paiement et expédition
Délai de livraison: 2 ~ 8 semaines
Conditions de paiement: LC, T/T
Description de produit
Transformateur de puissance d'isolement haute tension de catégorie automobile pour véhicules électriques et systèmes industriels 4.0
Conçu pour les environnements automobiles et industriels les plus exigeants,la série GT06K est un transformateur d'isolement haute tension certifié AEC-Q200 qui assure des performances fiables dans des conditions extrêmes, comprenant une large plage de températures (-40°C à +125°C), des vibrations et des pulvérisations de sel. doté d'une isolation renforcée conforme à la norme IEC 62368-1 et d'une distance de rampage minimale de 8 mm,il fournit une isolation électrique robuste jusqu'à 4KVrms pour des applications critiques en matière de sécuritéSon empreinte SMD compacte et sa conception soudable par ondes en font un choix idéal pour les véhicules électriques de nouvelle génération et les systèmes de fabrication intelligents nécessitant une efficacité et une fiabilité élevées.et Industrie 4.0 compatibilité.
Principales spécifications
Retourne les options de ratio Configurations multiples de 1:1 à 8:3 (par exemple:1, 1:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9, 1:1.7)
Inductivité (Pin 1-3) 538 μH ou 680 μH (±35%) mesurés à 100 kHz, 100 mVrms
Inductivité de fuite 00,6 μH à 2,0 μH maximum (primaire avec court-circuit secondaire)
Capacité (du primaire au secondaire) 15 pF à 30 pF maximum
Résistance en courant continu (primaire 1-3) 750 mΩ à 1500 mΩ maximum
Résistance en courant continu (secondaire 6-4) 750 mΩ à 1500 mΩ maximum
Voltage d'isolation 4KVrms (550Vrms de fonctionnement continu)
Résistance à la dérive et au dégagement ≥ 8 mm entre les enroulements primaires et secondaires
Température de fonctionnement et de stockage -40°C à +125°C
Certification et conformité AEC-Q200 qualifié, isolation renforcée IEC62368-1
Rating MSL Niveau 1, durée de vie au sol de 0,5 an à ≤ 30°C / 60% RH
Profil de soudure Profil de soudage par ondes recommandé inclus avec préchauffage, rampe de montée, température de pointe (250°C±3°C) et lignes directrices de rampe de descente
Applications
Systèmes de véhicules électriques:Chargeurs embarqués (OBC), systèmes de gestion des batteries (BMS), unités de propulsion électrique et convertisseurs CC-CC
Infrastructure de recharge des véhicules électriques:Modules d'alimentation CA/CC dans les bornes de recharge et les boîtes murales
Automatisation industrielle et industrie 4.0:Moteurs, servocontrôleurs, PLC et systèmes de commande de mouvement de haute précision
Énergie renouvelable:Inverteurs photovoltaïques, systèmes de stockage d'énergie (ESS) et convertisseurs connectés au réseau
Télécommunications et réseaux:Appareils électriques isolés pour routeurs, commutateurs et équipements PoE
Électronique médicale et ferroviaire:Étapes d'alimentation isolées pour la sécurité où une fiabilité et une certification élevées sont obligatoires
Produit Tag:

Transformateur à haute fréquence certifié AEC-Q200

Transformateur de puissance à tension isolante de 4 KVrms

Transformateur d'isolement d'empreintes digitales SMD compact
