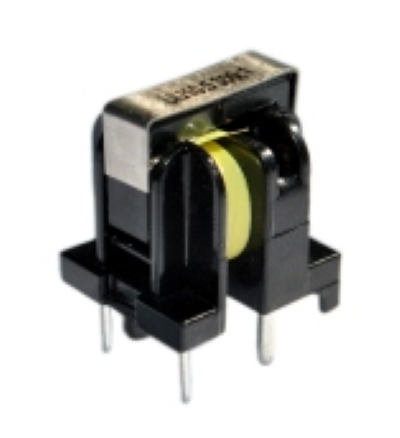

Transformateur de courant de protection de la série ACST11 pour systèmes de surveillance et d'essai

LeSérie ACST11Le transformateur de courant de protection adopte unconception de bobine divisée (cadre divisé), offrant d'excellentes performances d'isolationune résistance diélectrique allant jusqu'à 3000 VrmsIl convient à des applications telles que la surveillance du courant de protection, les systèmes de protection d'essai et la surveillance électrochimique.

Ce transformateur de courant est conformeNormes de systèmes d'isolation de classe B certifiées UL, assurant un fonctionnement sûr et fiable dans les environnements industriels.

La série ACST11 offre plusieurs options de rapport de virage allant de100 à 1500 tours, avec une plage d'inductivité secondaire de40 à 6800 mH, et une puissance de courant primaire de12 A à 300 A, permettant une adaptation flexible aux différentes exigences de détection et de mesure actuelles.

• Isolation de classe UL B¢ haute résistance thermique, performances fiables

• Résistance diélectrique 3000Vrms Excellente isolation de sécurité

• Conception de bobines à fenteL'isolation améliorée, une sécurité supérieure

• Emballage compactÉconomise de l'espace sur les PCB

• Plage des rapports de rotation¥ 100T à 1500T

• Inductivité secondaire️ de 40 à 6800 mH

• Courant primaire maximal️ 12A à 300A

• Surveillance du courant de protectionProtection contre les surtensions dans les systèmes électriques

• Systèmes de protection à l'essai¢ Épreuves du dispositif de protection des relais

• Surveillance électrochimiqueDétection de courant dans les procédés électrochimiques

• Équipement de commande industrielLa protection du moteur et la surveillance de l'état

• Systèmes d'alimentation électrique¢ Détection du courant d'alimentation par commutation

Q: Quelle est la valeur d'isolation du transformateur de courant de la série ACST11?

A: Je suis désolé.La série ACST11 est conforme au système d'isolation de classe B certifié UL (130°C) et offre une résistance diélectrique allant jusqu'à 3000 Vrms.assurer une sécurité et une fiabilité élevées dans des applications exigeantes.

Q: Quels sont les avantages de la conception de bobine divisée?

A: Je suis désolé.La structure de bobine divisée améliore la séparation de l'isolation primaire de l'isolation secondaire, améliorant la capacité de résistance à la tension.qui contribue à réduire la complexité de la fabrication et le coût global de la production.

Q: Comment choisir le modèle de rapport de virage approprié?

A: Je suis désolé.La sélection doit être basée sur le courant primaire maximal de l'application.ACST11-201 (noté jusqu'à 270 A)pour assurer une marge de conception suffisante et un fonctionnement fiable.
