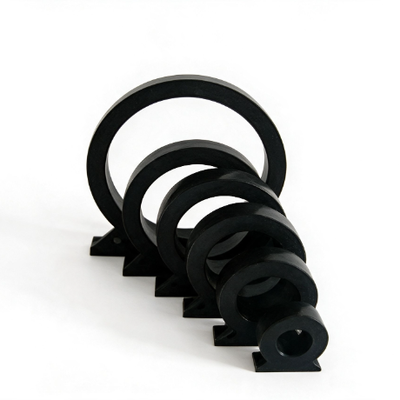

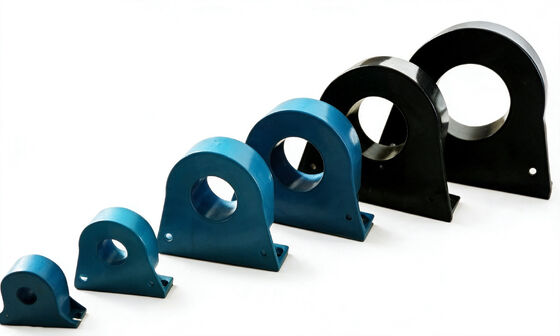

Transformateur de courant SCT série 0-5000A pour la surveillance et la protection de la puissance

LeTransformateur de courant miniature à vis série SCTest conçu pour les applications de surveillance et de protection de l'alimentation. L'entrée nominale couvre0-5000Aavec une sortie de0-500 mA.Le produit utilise unà visconception. La fenêtre interne est grande, permettant le passage direct des câbles à courant élevé ou des barres omnibus en cuivre. L'installation est simple et rapide. Une résistance de précision interne est connectée en parallèle avec l'enroulement secondaire, fournissant une sortie basse tension sûre. Cela permet d'économiser du temps et des coûts d'installation. Précision du rapport :≤±0,1 %. Erreur d'angle de phase :≤±5 minutes. Il répond aux exigences de mesure de haute précision. Le boîtier est fabriqué enABS/UL94-V0matériau ignifuge. L'intérieur est en pot époxy. Le noyau utilisePermalloyounanocristallinMatériau, adapté aux environnements difficiles. Il est largement utilisé danssystèmes de distribution d'énergie,surveillance du moteur,contrôle de l'éclairage,CVC, etsystèmes de contrôle d'automatisation.

• Entrée nominale – 0-5000A
• Plage de mesure – 5 % In à 120 % In
• Sortie nominale – 0-500 mA
• Erreur de rapport – ≤ ±0,1 %
• Erreur d'angle de phase – ≤ ± 5 minutes
• Gamme de fréquences – 50-400 Hz
• Rigidité diélectrique – 2,5KV/1mA/1 minute
• Résistance d'isolation – ≥1000MΩ (DC500V)
• Matériau du boîtier – ABS/UL94-V0 ignifuge
• Matériau de base – Permalloy ou nanocristallin

• Surveillance du courant du système de distribution d'énergie
• Mesure et protection du courant moteur
• Surveillance de la puissance du système d'éclairage
• Surveillance du courant du compresseur d'air
• Systèmes CVC
• Dispositifs de protection des relais
• Équipement de surveillance de l'alimentation et de l'énergie
• Systèmes de contrôle d'automatisation

Q : Quelle est la précision du rapport de ce transformateur de courant ?

R : LeSérie SCToffre une précision de rapport de≤±0,1 %et erreur d'angle de phase de≤±5 minutes. Il s'agit d'une classe de haute précision. Il convient aux applications de surveillance de puissance, de mesure d'énergie et de protection de relais qui nécessitent une précision de mesure élevée.

Q : Quelle est la structure de traversée à un tour ? Que faut-il noter lors de l'installation ?

R : La structure de traversée à un tour signifie que le câble mesuré ou la barre omnibus en cuivre passe directement à travers la fenêtre centrale du transformateur. Il n’est pas nécessaire d’enrouler les bobines autour du transformateur. Lors de l'installation, assurez-vous que le conducteur mesuré passe par le centre de la fenêtre pour une meilleure précision de mesure. La taille de la fenêtre doit correspondre au câble ou au jeu de barres mesuré.

Q : Pourquoi la sortie secondaire est-elle une basse tension sûre ?

R : L'enroulement secondaire est connecté en parallèle avec une résistance de précision interne. Cela convertit le signal de courant en une sortie de signal basse tension (≤0,5V), garantissant la sécurité des opérateurs et des équipements de mesure connectés. Cette conception élimine également le besoin de résistances d'échantillonnage externes, ce qui permet d'économiser du temps et des coûts d'installation.
