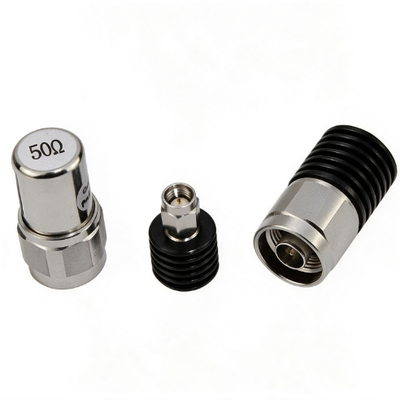

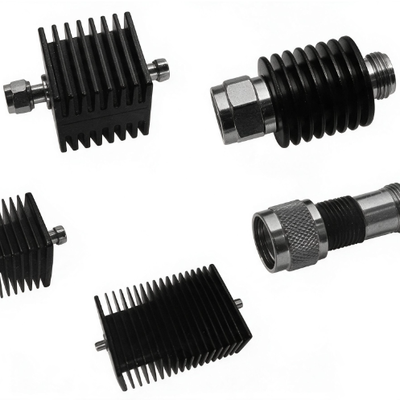

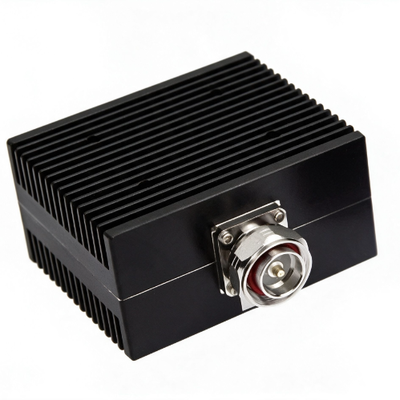

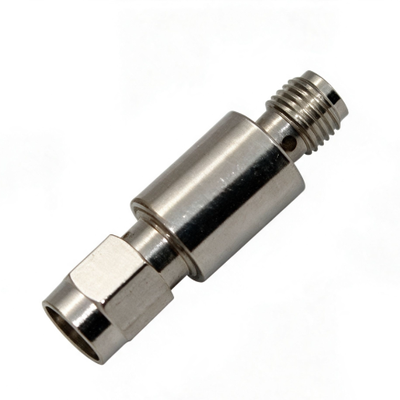

Amortisseurs et terminaisons fixes coaxiaux DC-67GHz 2W-1000W pour les systèmes d'essai et de mesure et de communication

100
MOQ
Coaxial Fixed Attenuators & Terminations DC-67GHz 2W-1000W for Test & Measurement and Communication Systems
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Cas: PA/UL94-V0
Rigidité diélectrique: 3KVCA
Résistance aux surcharges: 1,2 fois le courant nominal en continu
Tension nominale: C.A. 0,66KV
bobine: Noyau en Permalloy
Coretype: Noyau divisé
Mettre en évidence:

Atténuateurs fixes coaxiaux 1000 W

,

atténuateurs fixes coaxiaux DC-67 GHz

Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit

Cette série deatténuateurs fixes coaxiauxet les terminaisons sont conçues pour les systèmes RF/micro-ondes. La gamme de fréquences couvre CC à 67 GHz. Couvertures de gamme de puissance2W à 1000W. L'impédance standard est50Ω. Le produit propose plusieurs types de connecteurs, notamment1,85 mm,2,4 mm,2,92 mm,3,5 mm,SMA,SSMP,N,CNC, et7/16 (DIN). Ceux-ci s’adaptent à divers équipements de test et mesure et systèmes de communication. Leconception à faible VSWRassure une excellente adaptation d'impédance, réduisant la réflexion du signal et la perte de puissance. Ils sont largement utilisés danstest et mesure,stations de base de communication,amplificateurs de puissance, etsystèmes de test de vieillissement multicanaux.

Caractéristiques
  • Gamme de fréquences – DC à 67 GHz

  • Plage de puissance – 2 W à 1 000 W

  • Impédance standard – 50Ω

  • Faible VSWR – excellente adaptation d’impédance

  • Plusieurs types de connecteurs – disponibles

  • Valeurs d'atténuation de haute précision

  • Température de fonctionnement – ​​-55°C à +125°C

  • Conforme RoHS – répond aux normes environnementales

Tableau de sélection des spécifications du produit
Série Type de connecteur Gamme de fréquences Plage de puissance (W) Impédance (Ω) ROS (Max)
Série 18 - 1,85 mm 1,85 mm DC-67GHz 2-10 50 1,25-1,50
Série 18 - 2,4 mm 2,4 mm DC-50GHz 2-20 50 1,25-1,50
Série 18 - 2,92 mm 2,92 mm DC-42 GHz 1-50 50 1.20-1.42
Série 18 - SMA/3,5 mm SMA/3,5 mm DC-26,5 GHz 1-100 50 13h20-13h40
Série 18 - N N DC-18 GHz 2-300 50 13h20-13h45
Série 18 - TNC/7/16 CNC / 7/16 DC-6GHz 25-1000 50 1h25-1h40
Applications
  • Systèmes de test et de mesure RF

  • Correspondance de puissance de la station de base de communication

  • Étages de sortie d'amplificateur de puissance

  • Terminaux de communication par satellite

  • Sous-systèmes de test de vieillissement multicanal

  • Charges factices d'antenne

  • Ports correspondants aux appareils à micro-ondes

FAQ

Q : Quelle est la différence entre les atténuateurs fixes et les terminaisons ?

R : Les atténuateurs fixes sont utilisés pour réduire la puissance du signal selon des ratios précis (par exemple, 3 dB, 6 dB, 10 dB, 20 dB, 30 dB, 40 dB, 50 dB, 60 dB, etc.). Ils sont couramment utilisés pour le réglage de la puissance et l’adaptation du niveau du signal. Les terminaisons sont principalement utilisées pour absorber l'énergie du signal et adapter l'impédance afin d'éviter la réflexion du signal. Ils sont souvent utilisés comme charges factices d'antenne ou comme ports correspondants pour les appareils multiports.

Q : Comment choisir le bon type de connecteur ?

R : La sélection du connecteur dépend principalement de la fréquence de fonctionnement, de la puissance et de la compatibilité du système.1,85 mmprend en charge jusqu'à 67 GHz.2,4 mmprend en charge jusqu'à 50 GHz.2,92 mmprend en charge jusqu'à 42 GHz.3,5 mmprend en charge jusqu'à 26,5 GHz.SMA/N/TNCprend en charge jusqu'à 18 GHz. Une fréquence plus élevée nécessite une taille de connecteur plus petite. Lors de la sélection, assurez-vous que le type de connecteur correspond aux ports de votre équipement.

Q : Quel impact le VSWR a-t-il sur le système ?

R : Plus le VSWR est proche de1:1, meilleure est l'adaptation d'impédance, ce qui entraîne moins de réflexion du signal et une efficacité de transfert de puissance plus élevée. Un VSWR élevé provoque une réflexion du signal, une perte de puissance accrue et peut même endommager les composants de l'amplificateur de puissance. Cette série offre un VSWR aussi bas que1.20:1, assurant d'excellentes performances d'adaptation d'impédance.

Q : Quelle est la différence entre la puissance maximale et la puissance moyenne ?

UN:Puissance moyennefait référence à la capacité de gestion de la puissance à long terme dans des conditions d’onde continue (CW).Puissance de pointefait référence à la puissance instantanée qui peut être gérée dans des conditions d'impulsion. La puissance de crête est généralement bien supérieure à la puissance moyenne, mais elle est limitée par la largeur d'impulsion et le rapport cyclique. Lors de la sélection, tenez compte des deux en fonction de votre type de signal (CW ou impulsion).
