Aperçu /Produits/transformateur actuel de sens/Transformateur de courant CMS série CT02 jusqu'à 18A, plus petit encombrement pour convertisseurs AC-DC et DC-DC

Transformateur de courant CMS série CT02 jusqu'à 18A, plus petit encombrement pour convertisseurs AC-DC et DC-DC

Négociation
MOQ
Négociable
Prix

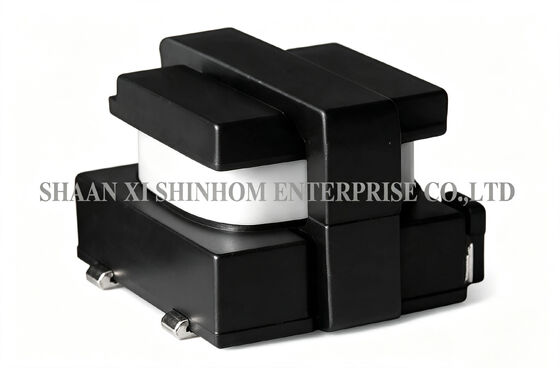

SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Virages: 1:50,1:100,1:150,1:200,1:250
Plage actuelle: Jusqu'à 18A
Caractéristiques de fréquence: Haute fréquence
Installation: CMS
Taille: 6,4*6,0*4,6 mm
Personnalisé: Personnalisé
Mettre en évidence:

Transformateur de courant CMS série CT02

,

Transformateur de courant haute fréquence jusqu'à 18A

,

Transformateur de mesure de courant pour convertisseurs AC-DC
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: Série CT02
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit
Transformateurs de courant de type montage en surface série CT02 avec un courant jusqu'à 18A

Le série CT02 transformateur de courant haute fréquence CMS présente une conception de boîtier minimale. Le courant nominal est jusqu'à 18A. La plage de fréquences est de 1kHz à 1MHz. Cinq options de rapport de transformation standard sont disponibles : 1:50, 1:100, 1:150, 1:200 et 1:300, adaptées à différentes exigences de précision de détection. Test de tenue en tension : 1500VAC, assurant une isolation sûre haute tension vers basse tension. Conforme aux normes ignifuges UL94V-0. Les spécifications électriques sont basées sur des tests à une température ambiante de 25°C. Le courant nominal est défini comme la valeur de courant à laquelle le courant primaire plus le courant réfléchi secondaire (shunt de rapport de transformation) provoque une élévation de température de 40°C. Il est largement utilisé dans les convertisseurs AC-DC/DC-DC, les convertisseurs POL point de charge, les circuits de contrôle de courant haute fréquence et les applications de test de courant pulsé.

CARACTÉRISTIQUES :
  • Plus petite empreinte
  • Testé Hi-Pot à 1500VAC
  • Plage de fréquences de fonctionnement : 1kHz à 1MHz
  • Plage de courant : jusqu'à 18A maximum
  • Rapport de transformation : 1:50. 1:100. 1:150, 1:200 et 1:300
APPLICATIONS :
  • Convertisseurs AC/DC
  • Convertisseurs DC/DC
  • Convertisseurs POL
  • Circuit de contrôle de courant haute fréquence et test de courant pulsé
INFORMATIONS TECHNIQUES :
  • Testé à 10kHz, 0.1Vrms.
  • Spécifications électriques à 25°C
  • Plage de fonctionnement : -40°C à +130°C. Il s'agit d'une combinaison de la température ambiante plus l'élévation de température.
  • Conforme UL 94V-0.
  • Courant continu traversant le primaire, plus le courant continu traversant le bobinage secondaire divisé par le rapport de transformation, pour provoquer une élévation de température de 40°C à une température ambiante de 25°C.
  • Tous les produits sont conformes RoHS

Transformateur de courant CMS série CT02 jusqu'à 18A, plus petit encombrement pour convertisseurs AC-DC et DC-DC

Notes : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Quels sont les avantages de la taille minimale du boîtier de la série CT02 ?

R : La conception de boîtier minimale rend la série CT02 particulièrement adaptée aux conceptions d'alimentation compactes contraintes par l'espace, telles que les convertisseurs POL (point de charge), les modules d'alimentation d'appareils portables et les circuits imprimés à haute densité. Elle permet une détection de courant et un contrôle de rétroaction précis dans un espace limité.

Q : Comment est défini le courant nominal de 18A ?

R : Le courant nominal est défini comme la valeur de courant à laquelle le courant primaire plus le courant réfléchi secondaire (shunt de rapport de transformation) provoquent ensemble une élévation de température de 40°C, testée à une température ambiante de 25°C. Dans les applications réelles, assurez-vous que le courant total ne dépasse pas la valeur nominale et que la température du composant (température ambiante + élévation de température) ne dépasse pas 130°C.
