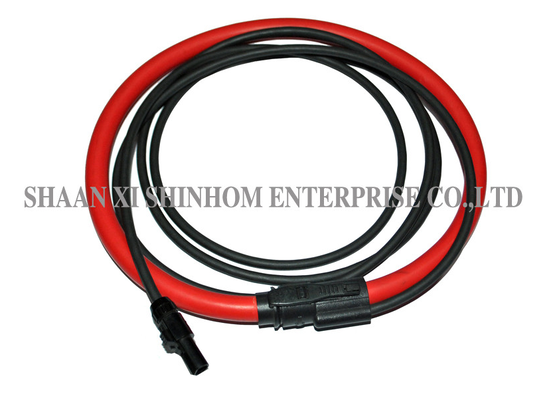

Précision de la bobine Rogowski de haute précision < 1% pour les systèmes de mesure de la puissance et de mesure distribuée

C' est ça.capteur de courant en bobine Rogowski flexibleIl est conçu pour des applications de surveillance de courants élevés et de mesure de puissance.technologie avancée de bobine de noyau d'airet unune structure flexible à accrochage, adapté aux conducteurs primaires de différentes tailles.Le produit offreune sensibilité élevée,haute précision, etexcellente linéaritéIl peut fonctionner de manière stable sur le long terme dans des environnements de travail difficiles (température, humidité, EMI).Il est largement utilisé dansmesure de la puissance,surveillance des conditions,mesure distribuée,protection du relais, etsurveillance du courant haute tensionC'est un choix idéal pour la mesure du courant élevé et l'analyse de la qualité de l'alimentation.

Caractéristiques

• Capables d'accueillir une gamme de tailles de conducteurs primaires.
• Caractérisé par une sensibilité élevée, une précision, une linéarité et un décalage de phase minimal.
• Convient pour les environnements de fonctionnement difficiles (température, humidité, EMI).
• Plage de courant: de 100 A à 100 kA
• Précision: < 1%
• Déplacement de phase: < 1 degré à 50/60 Hz (< 0,5 degré typique) /li>
• Linearité: ±0,2% de 10% à 100% du courant primaire nominal
• Sensitivité à la position du conducteur principal: ± 2% maximum
• Influence du champ externe: ± 1,5% maximum
• Voltage de fonctionnement de la bobine: 1000VRMS ou 1000VDC
• Résistance aux surtensions diélectriques de la bobine: 5 kVRMS pendant 1 minute
• Température de fonctionnement: -20 °C à +60 °C
• Conducteurs: câble blindé ou selon les besoins du client

Applications

• Compteurs de puissance
• Surveillance des conditions
• Systèmes de mesure distribués
• Fours électriques
• Protection des relais
• Surveillance du courant de mise à la terre
• Surveillance du courant haute tension

Spécification

Voici une variété de spécifications parmi lesquelles choisir.

Questions fréquentes

Q: Quelle est la précision et la linéarité de la bobine de Rogowski?

A: Je suis désolé.Cette bobine Rogowski offre une précision de< 1%et la linéarité de± 0,2%(dans une plage de courant nominal comprise entre 10% et 100%), assurant une mesure de courant de haute précision sur toute la plage, adaptée aux applications de mesure de l'énergie et de surveillance de précision.

Q: Quel est le changement de phase de ce produit?

A: Je suis désolé.À une fréquence de ligne de 50/60 Hz, le décalage de phase est< 1°Un faible décalage de phase assure une mesure de puissance précise, adaptée à l'analyse de la qualité de la puissance et au comptage de la puissance.

Q: Ce produit est-il sensible à la position du conducteur et aux champs magnétiques externes?

A: Je suis désolé.La sensibilité de la position du conducteur est± 2% au maximum, et l'influence du champ magnétique externe est±1,5% au maximumCela indique que la bobine de Rogowski a une bonne immunité contre les changements de position du conducteur et les interférences du champ magnétique externe, assurant une mesure stable et fiable.
