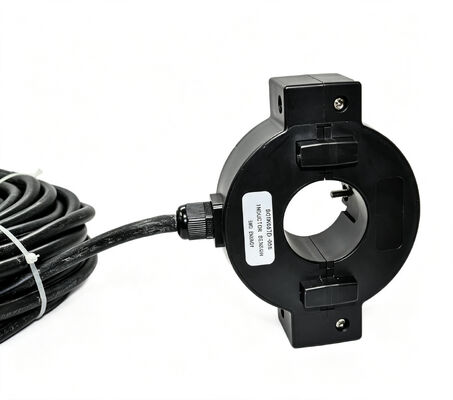

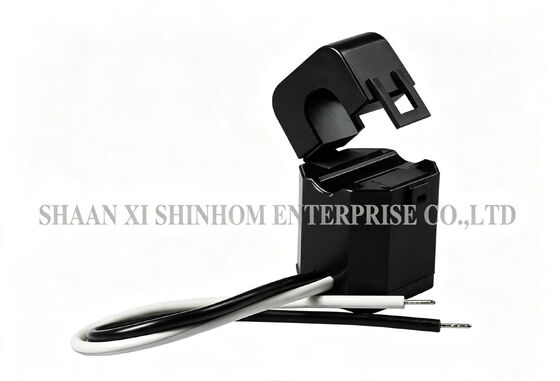

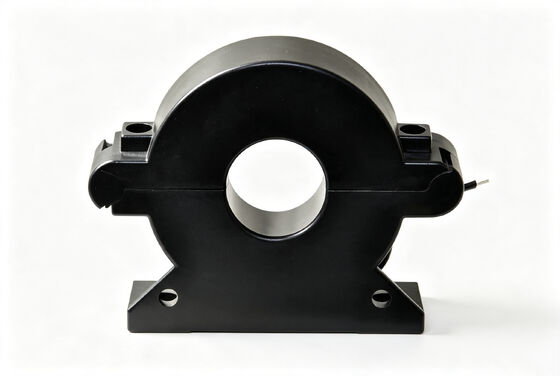

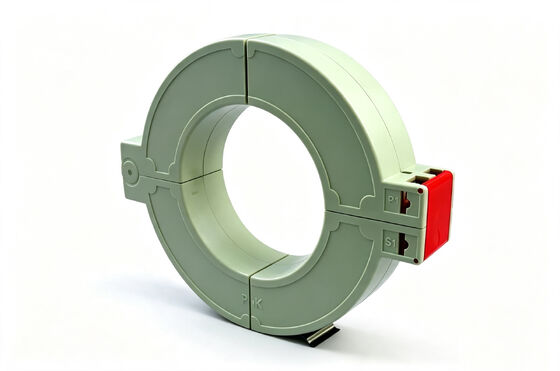

CT SCTK681A série 50-2000Hz à large fréquence pour la surveillance du moteur et de la climatisation

Transformateurs de courant à cœur partagé de la série 5A-630A RoHS

LeSérie SCTK681ALe transformateur de courant à cœur partagé est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'électricité nouveaux ou existants.Le produit utilise une structure à noyau divisé qui permet une installation rapide sans débrancher ni retirer les câbles ou les barres de bus. Cela réduit considérablement le coût et le temps d'installation. Le remontage secondaire dispose d'une résistance parallèle de précision intégrée, fournissant une sortie de basse tension sûre de 0.333VAC ou 0-500mA sans résistance externe d'échantillonnage.Erreur de rapport: ≤±1,0%.Erreur d'angle de phase: ≤±60 minutes.Résistance diélectrique: 2,5KV/1mA/1 minute.Conforme à la norme RoHS.Il est largement utilisé dans les dispositifs de protection des relais, la mesure du courant du moteur et de la puissance,éclairage, les compresseurs d'air, les systèmes de climatisation, les systèmes de contrôle d'automatisation et la surveillance des lignes de distribution d'électricité.

Caractéristiques

• Plage d'essai: 5 à 630 A d'entrée CA, 0 à 0,333 V de sortie, 0 à 500 mA
• A été spécialement conçu pour faciliter leur installation dans les réseaux nouveaux ou existants.
• Ils peuvent être installés sans ouvrir aucun circuit de câble ou de barre de bus.
• Une résistance de précision interne à travers l'enroulement secondaire du CT fournit une sortie de tension sûre basse.
• Cela peut faire gagner du temps et des coûts d'installation.

Applications

1. Dispositif de protection du relais.
2. Mesure du courant et de la puissance des moteurs électriques, de l'éclairage, du compresseur d'air, du système de chauffage et de ventilation, de l'équipement de climatisation et du système de commande de l'automatisation.
3. Mesure, surveillance et protection du courant pour le câblage et l'équipement électrique.

Paramètre électrique

Paramètre mécanique

Sélection du type

Les spécifications du produit peuvent être personnalisées

Questions fréquentes

Q: Le transformateur de courant à cœur partagé nécessite-t-il un arrêt de l'alimentation ou le retrait du câble pendant l'installation?

R: Non. LeSérie SCTK681Autilise une structure à noyau divisé avec un noyau qui s'ouvre et se ferme.Cette caractéristique le rend particulièrement approprié pour les projets de retrofit et les applications où l'alimentation ne peut pas être coupée, réduisant considérablement les coûts et les délais d'installation.

Q: Quelle est la fonction de la résistance de précision intégrée?

R: L'enroulement secondaire est équipé d'une résistance parallèle de précision intégrée qui convertit directement le signal de courant en une sortie de basse tension sûre (0.333VAC) ou le signal de courant standard (0 à 500 mACette conception simplifie l'installation, améliore la sécurité et permet d'économiser sur les coûts des composants et l'espace d'installation.

Q: À quelles applications peut répondre l'erreur de rapport ≤ ± 1,0%?

R: Le± 1,0%Le rapport d'erreur répond aux exigences de précision de la plupart des applications de surveillance de la puissance industrielle, de protection des équipements, de gestion de l'énergie et de contrôle de l'automatisation.Pour des exigences de précision plus élevées telles que la mesure de l'énergie, veuillez nous consulter pour les modèles avec des classes de précision plus élevées.
