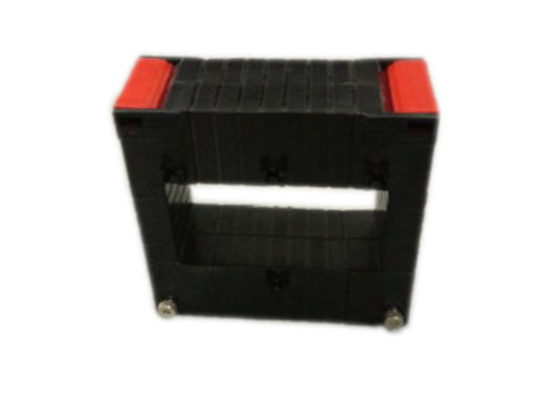

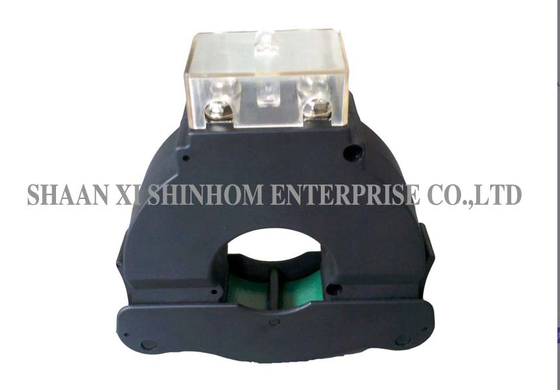

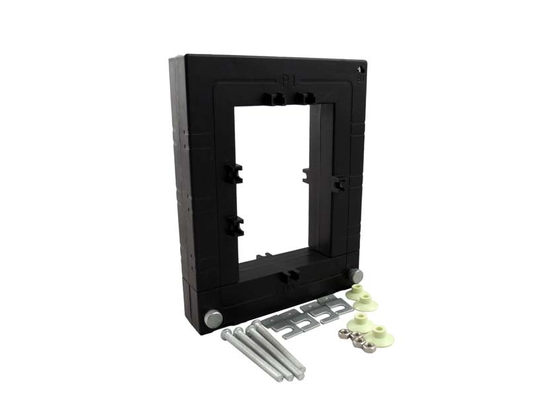

Transformateur de courant à cœur partagé série SCTK732B pour la surveillance de la puissance et la protection des relais

Négociation
MOQ
Négociable
Prix
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Saisir: 0,5A-6000A
Sortir: 0,333 V (CA) ou 0-5 A
Fréquence: 50-2,5 kHz
Précision: 0,2, 0,5, 1,0
Connexion de sortie: Terminal
Personnalisé: Oui
Mettre en évidence:

Transformateur de courant à cœur partagé SCTK732B

,

transformateur de surveillance de la puissance

,

Transformateur à cœur partagé pour la protection des relais
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK732B
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Le transformateur de courant à noyau fendu de la série SCTK732B est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'électricité nouveaux ou existants. Le produit utilise une structure à noyau fendu qui permet une installation rapide sans déconnexion ni retrait de câbles ou de barres omnibus. L'enroulement secondaire est uniformément réparti autour de la circonférence du noyau, offrant un faible flux de fuite et des performances stables. Le boîtier en plastique ABS ignifuge offre une bonne protection d'isolation. Une résistance parallèle de précision intégrée fournit une sortie basse tension sûre sans nécessiter de résistances d'échantillonnage externes. Il est largement utilisé pour la mesure, la surveillance et la protection du courant dans les lignes et équipements électriques, ainsi que pour la mesure du courant et de la puissance des moteurs, de l'éclairage, des compresseurs d'air, des systèmes CVC et des systèmes de contrôle d'automatisation, ainsi que des appareils de surveillance de l'énergie.

Caractéristiques :
  1. Plage de test : entrée AC de 0,5 A à 6000 A, sortie de 0,333 VAC ou 0-5 A
  2. Classe de précision de test : 0,2, 0,5, 1,0
  3. Enroulements secondaires du transformateur de courant uniformément répartis le long de la circonférence du noyau, utilisation d'une coque isolante en plastique ABS ignifuge pour le transformateur
  4. Le milieu de la fenêtre pour la barre omnibus à enrouler.
  5. Les enroulements secondaires uniformes autour du système, dont le flux magnétique de fuite est faible avec des performances stables, un poids léger, une installation pratique, etc.
Applications :
  1. Mesure, surveillance et protection du courant pour le câblage et les équipements électriques.
  2. Mesure du courant et de la puissance pour les moteurs électriques, l'éclairage, les compresseurs d'air, le chauffage
  3. Système de ventilation, équipement de climatisation et système de contrôle d'automatisation.
  4. Appareil de surveillance du courant, de la puissance et de l'énergie.
Paramètre électrique
Entrée nominale 0,5 A - 6000 A
Plage de mesure 10 % In - 130 % In
Sortie nominale 0,333 V (AC) ou 0-5 A
Rapport ≤ ± 0,2 %
Angle de phase ≤ ± 10 min
Rigidité diélectrique 5,0 KV/1mA/1min
Résistance d'isolement DC500V/100MΩmin
Paramètre mécanique
Boîtier PC+ABS/UL94-V0
Bobine PC+ABS
Noyau Silicium
Structure interne Époxy
Construction Attache
Température de fonctionnement -25℃ ~ +75℃
Humidité de fonctionnement ≤ 85 %
Sélection du type
P/N Entrée (A) Sortie (A/V) Précision Dimensions (mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0,333V 0,2,0,5,1,0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0,333V 0,2,0,5,1,0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0,333V 0,2,0,5,1,0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0,333V 0,2,0,5,1,0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0,333V 0,2,0,5,1,0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0,333V 0,2,0,5,1,0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0,333V 0,2,0,5,1,0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0,333V 0,2,0,5,1,0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0,333V 0,2,0,5,1,0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0,333V 0,2,0,5,1,0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0,333V 0,2,0,5,1,0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0,333V 0,2,0,5,1,0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0,333V 0,2,0,5,1,0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0,333V 0,2,0,5,1,0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0,333V 0,2,0,5,1,0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0,333V 0,2,0,5,1,0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0,333V 0,2,0,5,1,0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0,333V 0,2,0,5,1,0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0,333V 0,2,0,5,1,0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0,333V 0,2,0,5,1,0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0,333V 0,2,0,5,1,0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0,333V 0,2,0,5,1,0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0,333V 0,2,0,5,1,0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0,333V 0,2,0,5,1,0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0,333V 0,2,0,5,1,0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0,333V 0,2,0,5,1,0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0,333V 0,2,0,5,1,0 263 82 299 168 64 78 13 2 43 43

Transformateur de courant à cœur partagé série SCTK732B pour la surveillance de la puissance et la protection des relais

Notes : Les spécifications du produit peuvent être personnalisées

FAQ
Q : Quelles classes de précision sont disponibles pour ce produit ?

R : Trois classes de précision sont disponibles : Classe 0,2, Classe 0,5 et Classe 1,0. La Classe 0,2 convient à la mesure précise de l'énergie. La Classe 0,5 convient à la mesure industrielle générale. La Classe 1,0 convient aux applications de protection et aux instruments de mesure conventionnels.

Q : Quels sont les avantages d'un enroulement secondaire uniformément réparti ?

R : L'enroulement secondaire est uniformément réparti autour de la circonférence du noyau, assurant une distribution uniforme du flux magnétique, un faible flux de fuite, une grande précision de mesure et des performances stables et fiables.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2 à 8 semaines.
