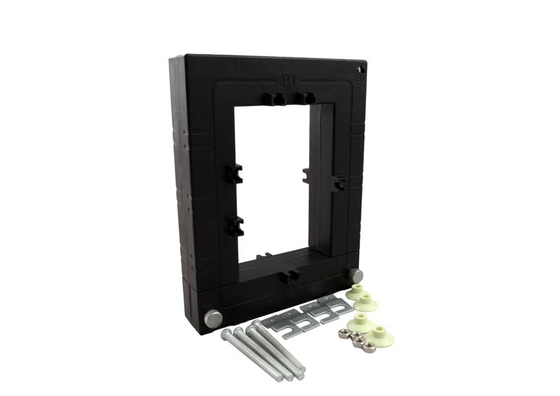

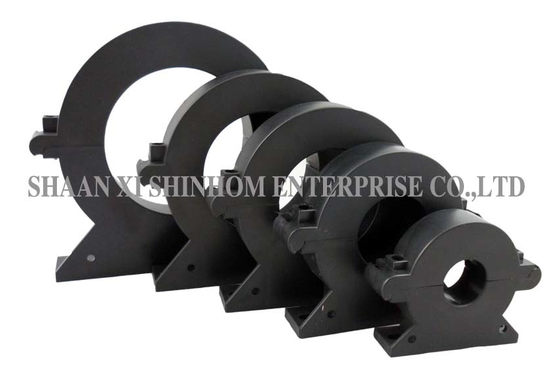

Série CT SCTK671 à cœur partagé pour la prévention des fuites d'incendie et la protection contre les micro-ordinateurs

Négociation
MOQ
Négociable
Prix
Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 5~3000A
Sortir: 0-10V ou 0-5A
Précision: 0,2, 0,5, 1,0
Structure de la bobine: Toroïdal
Numéro de bobine: Autotransformateur
Personnalisable: Oui
Mettre en évidence:

Transformateur de courant à cœur partagé pour prévenir les fuites

,

CT à noyau divisé pour la protection des micro-ordinateurs

,

Transformateur de courant de la série SCTK671
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK671
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

LeSérie SCTK671un transformateur de courant à cœur partagé est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'électricité nouveaux ou existants.Le produit utilise une structure à noyau divisé qui permet une installation rapide sans débrancher ni retirer les câbles ou les barres de busLa bobine secondaire est équipée d'une résistance parallèle de précision intégrée, assurant une sortie de basse tension sûre.L'encapsulation époxy assure une excellente performance d'isolation et une résistance aux vibrations. Le matériau à haute perméabilité offre une large plage de mesure. Erreur de rapport: ≤±0,2%. Erreur d'angle de phase: ≤±10 minutes. Résistance diélectrique: 2,5KV/1mA/1 minute.Il est largement utilisé dans la surveillance des incendies électriques, la prévention des fuites d'incendie, la protection des relais électromagnétiques et les applications de protection des microordinateurs.

Caractéristiques:
  • Transformateur de courant CT à cœur partagé
  • Plage d'essai: 5 à 3000 A d'entrée en courant alternatif, 0 à 10 V (((AC) ou 0 à 5 A de sortie
  • Utilisation d'un remplissage en résine époxy et de bonnes performances sismiques
  • Utilisez la façon perforée, facile à installer
  • Utilisation de matériaux à haute perméabilité, large plage de mesure
  • Petit volume, belle apparence généreuse, utilisation flexible
  • Il peut économiser du temps et des coûts d'installation
Applications:
  • Surveillance des incendies électriques
  • Système de prévention des fuites d'incendie
  • Protection contre les relais électromagnétiques
  • Protection contre les micro-ordinateurs et ainsi de suite.
Paramètre électrique
Fréquence50 à 400 Hz
Entrée nominale5A à 3000A
Plage de mesure5% dans -30% dans
Résultats nominaux0-10V ((AC) ou 0-5A
Ratio≤ ± 0,2%
Angle de phase≤ ± 10 min
Résistance diélectrique2.5KV/1mA/1min
Résistance à l'isolationLe débit de courant doit être supérieur ou égal à 500 V.
Paramètre mécanique
Le casLe produit doit être présenté à l'autorité compétente de l'État membre de fabrication.
Des bobinesPBT
Le noyauAcier au silicium
Structure interneÉpoxy
ConstructionUne égalité.
Température de fonctionnement-25°C ≈ +75°C
Humidité de fonctionnement≤ 85%
Connexion de sortieL'équipement doit être équipé d'un dispositif d'écoulement de l'eau.
Sélection du type
R/NEntrée nominale (A)Résultats (mA/V)PrécisionDimension (en mm)
ØUneB. PourCDEFGH estØ1Ø2
Le code de conduite est le code de conduite de l'appareil.

5 à 400 A

(5,100, 400A)

0 à 200 mA

0 à 10 V

0.2,0.5,1.0

25807522567353211755
Le code de conduite est le code de conduite de l'appareil.

50 à 1000 A

(50,400,1000A)

0 à 500 mA

0 à 10 V

0.2,0.5,1.045108107267110074241355
Le code de conduite est le code de conduite de l'appareil.

100 à 1500 A

(100,1000,1500A)

0 à 500 mA

0 à 10 V

0.2,0.5,1.065128127269112094271755
Le code de conduite est le code de conduite suivant:

500 à 2000 A

(500,1500, 2000A)

0 à 500 mA

0 à 10 V

0.2,0.5,1.0801441442897134104271755
Le code de conduite est le code de conduite suivant:

800 à 3000 A

(800,2500,3000A)

Pour les véhicules à moteur:

0 à 10 V

0.2,0.5,1.010017417430126162120271755
Série CT SCTK671 à cœur partagé pour la prévention des fuites d'incendie et la protection contre les micro-ordinateurs

Nom de l'entreprise:Les spécifications du produit peuvent être personnalisées

Questions fréquentes
Q: Le transformateur de courant à cœur partagé nécessite-t-il un arrêt de l'alimentation ou le retrait du câble pendant l'installation?

A: Je suis désolé.Non, leSérie SCTK671utilise une structure à noyau divisé avec un noyau qui s'ouvre et se ferme.Il convient particulièrement aux projets de rénovation et aux applications où l'alimentation ne peut pas être coupée, réduisant considérablement les coûts et les délais d'installation.

Q: Quelle est la fonction de la résistance de précision intégrée?

A: Je suis désolé.L'enroulement secondaire est équipé d'une résistance parallèle de précision intégrée qui convertit le signal de courant directement en une sortie de basse tension sûre (0-10V), éliminant ainsi le besoin de résistances d'échantillonnage externes.Cela simplifie l'installation, améliore la sécurité et permet d'économiser sur les coûts des composants et l'espace d'installation.

Q: Quels sont les avantages de la mise en pot en époxy?

A: Je suis désolé.Les pots en résine époxy offrent une excellente isolation, une protection contre l'humidité, la poussière et la corrosion, tout en améliorant la résistance aux vibrations du produit.La structure entièrement fermée assure un fonctionnement stable à long terme du transformateur dans divers environnements difficiles.

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans un délai de 3 à 5 jours ouvrables.Le délai de livraison des commandes de masse est généralement de 2 à 8 semaines..
