Capteur de courant à effet Hall de la série HBC-LX pour la gestion des batteries et la conversion de fréquence des appareils ménagers

Négociation
MOQ
Négociable
Prix

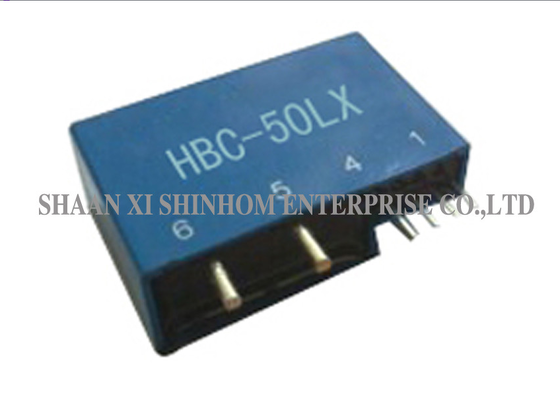

Hall Effect Current Sensor HBC-LX Series for Battery Management and Household Appliance Frequency Conversion
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Tension d'alimentation: ±15V ±5%
Entrée nominale: 0A ~ 75A
Sortie nominale: 4V ±0,5%
Type de signal: Sortie analogique
Certification: CE, RoHS, ISO
Installation: Montage de PCB
Mettre en évidence:

Capteur de courant à effet Hall pour la gestion de la batterie

,

Capteur d'effet Hall pour appareils ménagers

,

Capteur de courant HBC-LX avec conversion de fréquence
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC-LX
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit
Capteur de courant à effet Hall en boucle fermée série HBC-LX

Le série HBC-LX capteur de courant à effet Hall en boucle fermée utilise un principe en boucle fermée (compensation), offrant une isolation électrique entre les circuits primaire et secondaire. Il mesure avec précision les courants DC, AC ou pulsés avec une plage de mesure de 0 à 75A. Le produit a une tension d'alimentation de +5.0V DC. Il offre une haute précision, une excellente linéarité, une faible dérive de température et une forte réjection des interférences externes. Il présente un temps de réponse optimisé, aucune perte d'insertion, une faible consommation d'énergie, une installation facile et un support de personnalisation. Il est largement utilisé dans les onduleurs, les UPS, la détection de courant photovoltaïque, la détection de courant éolien, les applications automobiles de type 'drive-by-wire', la conversion de fréquence des appareils électroménagers, la mesure des boîtiers de connexion d'énergie nouvelle et la détection de courant des équipements de recharge pour véhicules électriques.

Caractéristiques
  • Plage de mesure – 0-75A
  • Tension d'alimentation – +5.0V DC
  • Principe de mesure – effet Hall en boucle fermée
  • Isolation – isolation électrique entre primaire et secondaire
  • Précision – haute précision
  • Linéarité – excellente
  • Dérive de température – faible
  • Capacité anti-interférence – élevée
Applications
  • Détection de courant d'onduleur
  • Alimentations sans interruption (UPS)
  • Détection de courant photovoltaïque (PV)
  • Détection de courant éolien
  • Détection de courant des équipements de recharge pour véhicules électriques
  • Détection de courant des packs de batteries hybrides
  • Conversion de fréquence des appareils électroménagers
  • Mesure des boîtiers de connexion d'énergie nouvelle
DONNÉES ÉLECTRIQUES
HBC-05LX HBC-10LX HBC-15LX HBC-20LX
HBC-25LX HBC-30LX HBC-50LX HBC-75LX
Courant d'entrée nominal 5 10 15 20 25 30 50 75 A
Plage de courant de test 10 20 30 40 50 60 100 150 A
Rapport de transformation 4:1000 3:1500 2:1500 2:2000 1:1250 1:1500 1:2500 1:3750
Tension de sortie nominale 4±0.5% V
Tension d'alimentation ±15±5% V
Courant de décalage zéro ≤±0.04 V
Courant de consommation ≤±18±20 mA
Linéarité ≤±0.2 %FS
Temps de réponse ＜1 µs
Dérive thermique de sortie ＜±0.02 %/℃
Dérive thermique zéro ≤±1 mV/℃
Tension d'isolement 50(60)HZ, 1min, 2.5 KV
Rigidité diélectrique ＞1000 MΩ
Température de fonctionnement -40～+85 ℃
Température de stockage -40～+105 ℃

Capteur de courant à effet Hall de la série HBC-LX pour la gestion des batteries et la conversion de fréquence des appareils ménagers

Remarques : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Quelle est la tension d'alimentation de ce capteur ?

R : La tension d'alimentation est +5.0V DC, adaptée aux conceptions de systèmes basse tension et facile à intégrer dans divers appareils électroniques et systèmes d'énergie nouvelle.

Q : Quels sont les avantages de l'absence de perte d'insertion et de la faible consommation d'énergie ?

R : L'absence de perte d'insertion garantit que le circuit testé n'est pas affecté par le capteur, maintenant l'efficacité du circuit d'origine. La faible consommation d'énergie réduit l'auto-échauffement du capteur, améliore la stabilité à long terme et réduit la consommation d'énergie du système.

Q : Quels types de courant ce capteur peut-il mesurer ?

R : Il peut mesurer avec précision les courants DC, AC et pulsés, adaptés à diverses exigences de mesure de formes d'onde de courant complexes.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3-5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2-8 semaines.
