Sensor de courant à effet Hall HBC-X série 50A Isolement galvanique pour SMPS et entraînements à fréquence variable

Négociation
MOQ
Négociable
Prix

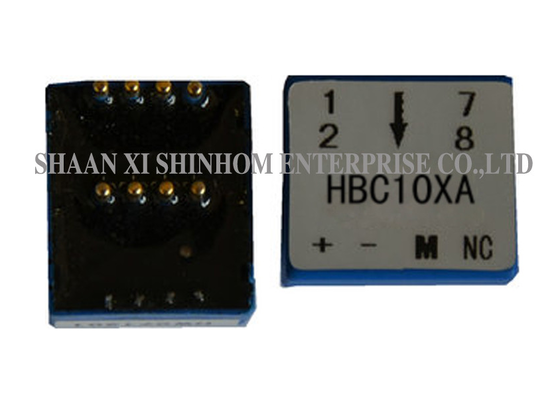

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Tension d'alimentation: ±15V ±5%
Entrée nominale: 0A ~ 50A
Sortie nominale: 10mA ±0,5%,25mA ±0,5%,
Installation: Montage de PCB
Compensez le courant: ≤ ± 0,25 mA
Personnalisé: Oui
Mettre en évidence:

Sensor de courant à effet Hall 50A

,

Capteur de courant d'isolation galvanique

,

Capteur SMPS de la série HBC-X
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC-X
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit

LeSérie HBC-Xcapteur de courant à effet Hall en boucle fermée utilise un principe de boucle fermée (compensation), fournissant un isolement électrique entre les circuits primaire et secondaire.ou des courants d'impulsion avec une plage de mesure de0 à 50 A. Le produit a une tension d'alimentation deDC ± 15V ± 5%. Leboîtiers en pot en époxyIl offre une excellente protection contre l'humidité, la poussière et l'isolation.haute précision,excellente linéarité,dérive à basse température, etune résistance élevée aux interférences extérieuresLe temps de réponse est optimisé.aucune perte d'insertion,faible consommation d'énergie, facilité d'installation etsoutien à la personnalisation. Il est largement utilisé dansautres appareils,Télécommandes,détection de courant photovoltaïque,alimentation par commutation,moteurs à fréquence variable, et diversesles nouvelles applications énergétiques.

Caractéristiques

  • Plage de mesure 0-50A
  • Voltage d'alimentation DC ± 15 V ± 5%
  • Principe de mesure ∼ effet Hall en boucle fermée
  • Isolement isolement électrique entre le primaire et le secondaire
  • Processus de mise en pot résine époxy
  • Précision haute précision
  • Linearité excellente
  • Type de mesure: courant continu / courant alternatif / impulsion

Applications

  • Applications des onduleurs
  • Dispositif à vitesse variable AC/DC
  • Équipement de traitement de l'électricité
  • Les sources d'alimentation en mode commuté (SMPS)
  • Applications de courant photovoltaïque
  • Mesure de la boîte du nouveau combinateur énergétique
  • Application par câble automobile
  • Équipement de recharge de véhicules électriques
  • Conversion de fréquence des appareils ménagers Mesure du courant du chauffe-eau électromagnétique

Les données électriques:

HBC10XA HBC20XA HBC30XA HBC50XA
Courant d'entrée nominal 10 20 30 50 Une
Plage de courant d'essai 20 40 60 100 Une
Ratio de virage 1000 1000 1500 2500 T
Résistance à l'enroulement 60 60 100 150 Oh
Courant de sortie nominal 10 ± 0,5% 20 ± 0,5% 20 ± 0,5% 20 ± 0,5% - Je ne sais pas
Voltage d'alimentation ± 15 ± 5% V
Courant de décalage ≤ ± 0.25 - Je ne sais pas
Courant décalé Drift -40°C + 85°C ≤ ± 0.5 - Je ne sais pas
Linearité ≤ ± 0.2 % FS
Classe ≤ ± 0.7 %
di/dt > 50 A/μS
Temps de réponse < 1 μS
Largeur de bande DC ¢200 KHZ
Voltage d'isolation 2.5 KV
Température de fonctionnement -40 ¢ + 85 °C
Température de stockage -40+105 °C
Les virages

Les virages

ratio

Courant d'entrée nominal

NIP[A]

Voltage de sortie nominal

Vout[V]

 Pri DCR [mΩ]

Pri inductance

Je ne sais pas.
Une seule phase 1 Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. 2.5 ± 0.625 0.05 0.025
2 Le nombre de fois où la valeur de l'échantillon est supérieure ou égale à 0,05 2.5 ± 0.625 0.20 0.1
4 Le nombre de fois où les données sont utilisées.5,± 12,5) 2.5 ± 0.625 1.00 0.4
à trois phases 1 Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. 2.5 ± 0.625 0.05 0.025

Sensor de courant à effet Hall HBC-X série 50A Isolement galvanique pour SMPS et entraînements à fréquence variable

Note: les spécifications du produit peuvent être personnalisées

Questions fréquentes

Q: Quels sont les avantages de la mise en pot en époxy?

R: Le revêtement en résine époxy offre une excellente protection contre l'humidité, la poussière et l'isolation.améliorer la résistance mécanique et la résistance aux vibrations.

Q: Quelle est la tension d'alimentation de ce capteur?

R: La tension d'alimentation estDC ± 15 V ± 5%La large plage de tension est adaptée à divers systèmes d'alimentation électrique industriels, facilitant l'intégration des systèmes.

Q: Quels sont les avantages de l'absence de perte d'insertion et de la faible consommation d'énergie?

A: Je suis désolé.Aucune perte d'insertions'assure que le circuit soumis à l'essai n'est pas affecté par le capteur, en maintenant l'efficacité du circuit d'origine.Faible consommation d'énergieréduit l'auto-chauffage du capteur, améliore la stabilité à long terme et réduit la consommation d'énergie du système.
