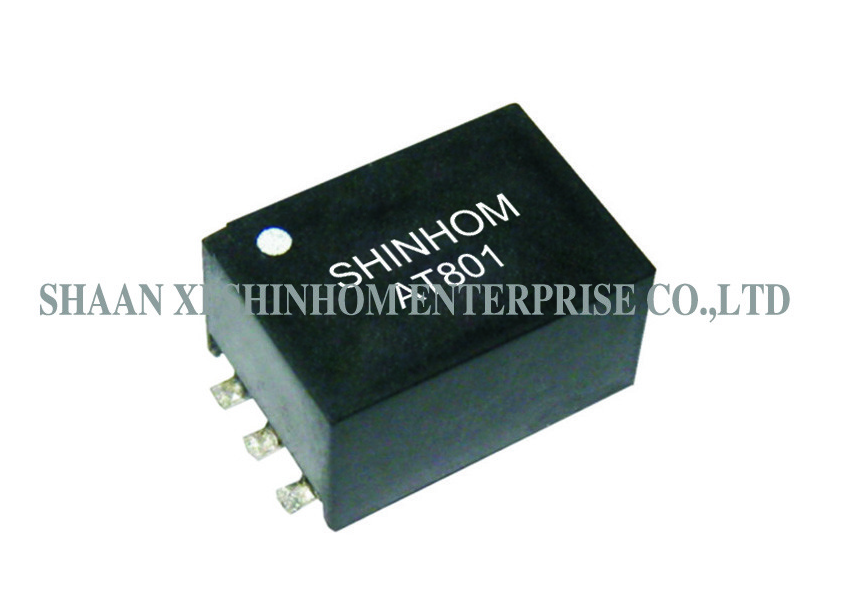

Transformateur audio SMD en pot d'époxy pour les systèmes audio et l'isolation télécom

C' est ça.une puissance de sortie de sortie supérieure à 50 WIl est doté d'un emballage SMD et d'un procédé de pottage époxy, offrant une excellente protection contre l'humidité, la poussière et l'isolation.assurer la transmission de signaux audio de haute fidélitéIl est largement utilisé dans les systèmes audio, l'isolation télécom, les modems de télécopie SMD, les équipements de télécommunications audio AV et les applications PCMCIA, prenant en charge des débits de données de 2400 bps à 56,6 Kbps (V.90).

Caractéristiques

• Conforme à la directive RoHS
• Transformateur audio

• Température de fonctionnement: -25 à +125°C

• Température de stockage: -25 à + 85°C

• Largement utilisé dans les systèmes audio
• Transformateurs isolés pour télécommunications
• Transformateurs de télécommunications SMD
• Transformateur de télécommunications audio AV civil adéquat de 2 400 bps à 56,6 Kbps (V.90) et applications PCMCIA

1. DCR: Pin1-3=115Ω±15%
Pin4-6 = 115Ω±15%
2. parallèle d'induction: 200 Hz,0.78V
Pin1-3 = 5,8H Min
Résistance parallèle 7500Ωmin
3. inductance de fuite: 1 kHz,0.1V
Pin1-3 ((4-6short) = 6mH Typique
4. Perte d'insertion: 2 kHz, 0 dB
Le système de régulation de l'énergie est basé sur les principes suivants:
5. Perte de retour: REF 600Ω
À partir de 200 Hz à 4 Hz = 24 dB Min
6Le rapport de rotation est de 15 kHz à 1 V.
Pin1-3: 6-4 = 1 ± 1%
7. Résistance à l'isolation à 100MΩ@500VDC
8Je suis un peu déçu.

Applications

• Systèmes audio

• Isolement télécom

• Modems de télécopie SMD

• Équipement de télécommunications audio AV

• Les demandes PCMCIA

• Isolement du signal audio

• Équipement de radiodiffusion

• Équipement de communication

Shinhom Politique de contrôle de la qualité

C'est la vie de Shinhom de survivre à la satisfaction du client, qui peut être obtenue par une combinaison de qualité supérieure, délai de livraison raisonnable,prix compétitifs et services axés sur la clientèlePour assurer que les produits obtenus répondent aux demandes des clients.

Questions fréquentes

Q: Quels sont les avantages de la mise en pot en époxy?

A: Je suis désolé.Le pot d'époxy fournit une excellente protection contre l'humidité, la poussière et l'isolation, assurant un fonctionnement stable à long terme du transformateur dans divers environnements difficiles,améliorer la résistance mécanique et la résistance aux vibrations.

Q: Que signifie une valeur de DCR de 115Ω ± 15%?

A: Je suis désolé.DCR (résistance en courant continu) de 115Ω ± 15% indique la valeur de résistance des enroulements primaires et secondaires dans des conditions de courant continu.Ce paramètre affecte la perte de puissance du transformateur et l'efficacité de la transmission du signal.

Q: Quels débits de données est-ce que ce produit prend en charge?

A: Je suis désolé.Il prend en charge des débits de données de 2400 bps à 56,6 Kbps (V.90), adapté aux applications de communication telles que les modems et PCMCIA.

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans un délai de 3 à 5 jours ouvrables.Le délai de livraison des commandes de masse est généralement de 2 à 8 semaines..
