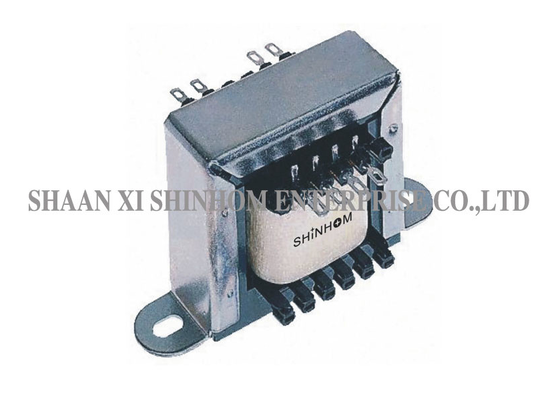

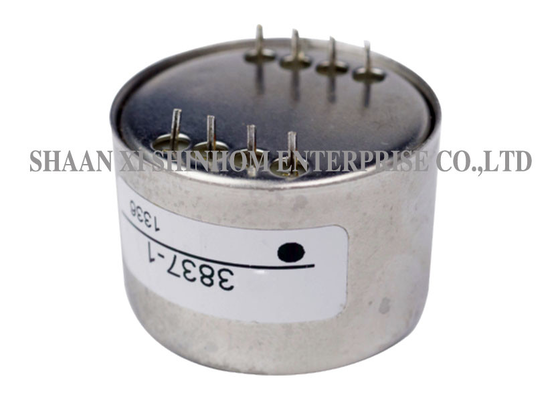

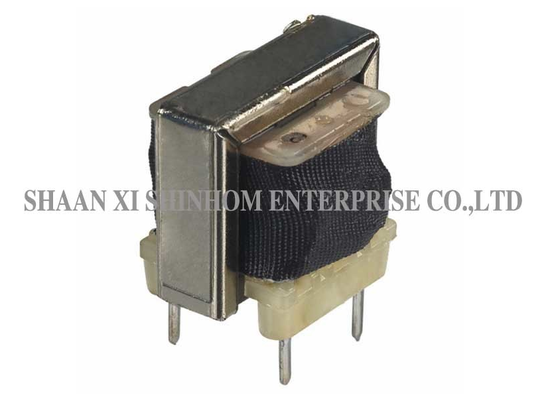

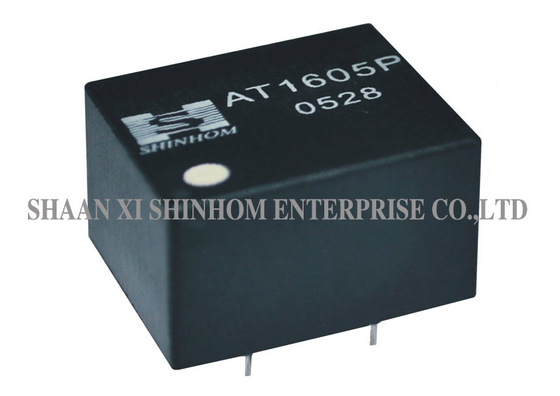

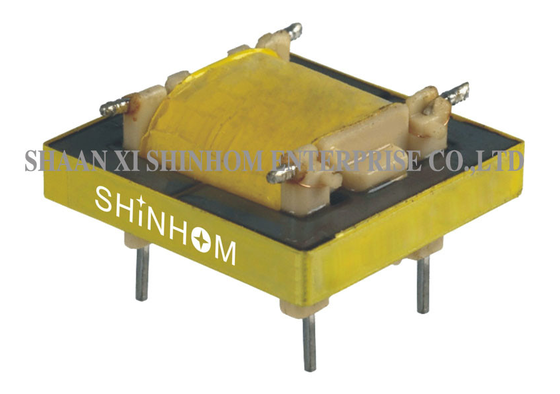

Transformateur d'isolation audio 40Hz-10kHz 1000V d'isolation pour équipements de télécommunication et audio

Ce transformateur audio est conçu pour les systèmes audio et les applications d'isolation des télécommunications. La plage de fréquences est de 40 Hz à 10 kHz. La puissance nominale est de 5 W max. Il offre une haute fiabilité. Tests de tension de tenue : Primaire-Secondaire : 1000 VDC. Primaire-Boîtier : 1000 VDC. Secondaire-Boîtier : 500 VDC. Réponse en fréquence : Aux fréquences extrêmes de 40 Hz et 10 kHz, l'atténuation d'amplitude est de ≤30% . Perte d'insertion : 2,0 dB @ 1 kHz. Perte de retour : 1,0 dB @ 1 kHz. Diaphonie longitudinale : 78 dB @ 1 kHz. Il est largement utilisé dans les systèmes audio, les isolation des télécommunications, les équipements de diffusion et les équipements de communication.

CARACTÉRISTIQUES :

1. Conforme à la directive RoHS
2. Transformateur audio
3. Largement utilisé dans les systèmes audio
4. Transformateur de télécommunication isolé
5. Le transformateur audio est conforme aux normes UL 1950 ou EN60950 pour les transformateurs de télécommunication
6. Plage de fréquences : transformateur audio/télécom de 40 Hz à 10 kHz

Spécification électrique

1. Puissance nominale : 5 W max

2. Hi-Pot : 1000 VDC Primaire vers Secondaire
1000 VDC Primaire vers Boîtier
500 VDC Secondaire vers Boîtier

3. RDC : Broche 4-6 : 0,4 Ω max
Primaire 1-2 : 80 Ω max
Primaire 2-3 : 40 Ω max

4. Réponse en fréquence : 40 Hz à 10 kHz avec une atténuation d'amplitude ne dépassant pas 30 % à la fréquence extrême avec des charges adaptées

5. Perte d'insertion : 2,0 dB @ 1 kHz

6. Perte de retour : 1,0 dB @ 1 kHz

7. Diaphonie longitudinale : 78 dB @ 1 kHz

Applications

• Systèmes audio

• Isolation des télécommunications

• Équipements de diffusion

• Équipements de communication

• Couplage de signaux audio

• Transmission d'isolation audio

• Équipements audio professionnels

• Applications audio industrielles

Politique de contrôle qualité de Shinhom

C'est la ligne de survie de Shinhom pour rechercher la satisfaction du client, qui peut être obtenue par une combinaison de qualité supérieure, de délais de livraison raisonnables, de prix compétitifs ainsi que de services axés sur le client, afin de garantir que les produits finis répondent aux exigences des clients.

FAQ

Q : Que signifie une atténuation d'amplitude à la fréquence extrême ≤30 % ?

R : Aux fréquences basses de 40 Hz et hautes de 10 kHz, l'atténuation de l'amplitude du signal ne dépasse pas 30 %, garantissant une bonne qualité de transmission du signal même aux limites de la plage de fréquences.

Q : Que représente une perte d'insertion de 2,0 dB @ 1 kHz ?

R : À la fréquence de référence de 1 kHz, la perte de puissance du signal traversant le transformateur est de 2,0 dB. Une perte d'insertion plus faible signifie une plus grande efficacité de transmission du signal.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2 à 8 semaines.
