Poids léger étouffement de ligne d'alimentation en mode commun Certifié ISO9001 pour les systèmes d'énergie solaire

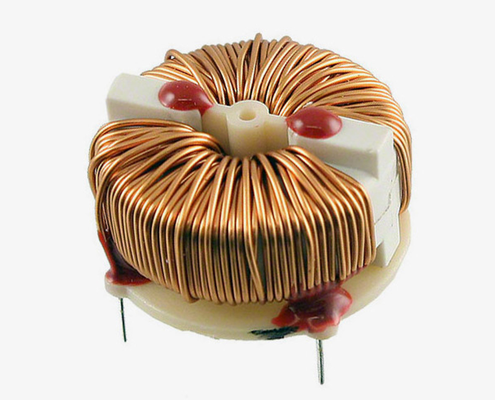

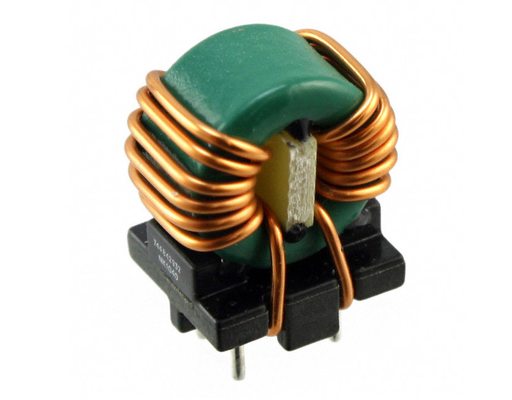

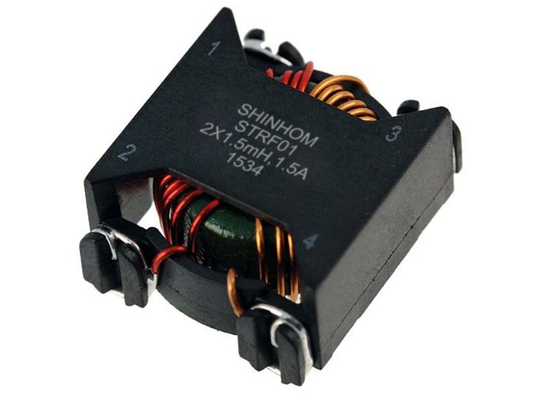

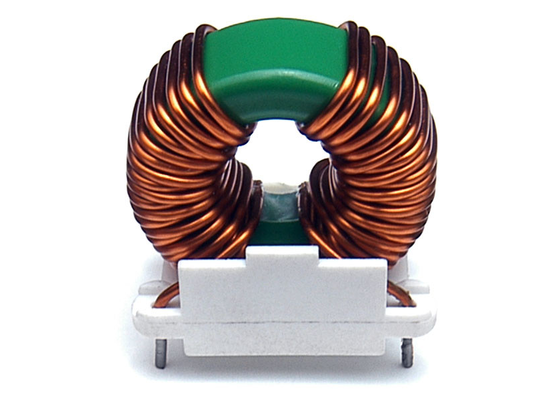

Ce bobine d'arrêt de mode commun est fabriqué à l'aide d'un noyau de ferrite toroïdal et d'un processus de bobinage divisé, spécifiquement conçu pour les systèmes d'énergie solaire et les systèmes de production d'énergie éolienne, garantissant une impédance de mode commun élevée, une faible capacité inter-bobinages et un fonctionnement à large bande. Le produit présente une structure robuste et fiable et est conforme à la certification ISO9001 et aux exigences de matériaux UL94-V0. Il convient aux systèmes d'énergie solaire, à la production d'énergie éolienne et aux réchauffeurs à induction. C'est un choix idéal pour les applications de bobines d'arrêt de mode commun dans la suppression des interférences électromagnétiques et le filtrage de puissance.

Caractéristiques

• Bobinages séparés pour une capacité inter-bobinages minimale
• Bobinages monocouches pour une impédance de mode commun la plus élevée sur la plage de fréquences la plus large
• Convient pour 50 Hz à 500 kHz
• L'entretoise assure une distance d'isolement de 1 à 3 mm pour la conformité UL, CSA, IEC
• Tous les matériaux utilisés sont reconnus UL94-V0
• Température de fonctionnement : -55ºC à +105ºC
• Disponible en montage vertical ou horizontal
• Disponible en montage sur connecteur vertical pour faciliter l'assemblage sur PCB
• Montage facile sur carte FR-4 Bonne résistance aux vibrations

Applications

• Réacteurs AC basse fréquence
• Systèmes d'énergie solaire
• Systèmes de conditionnement de puissance
• Systèmes de production d'énergie éolienne
• Machines d'entraînement automatiques
• Réchauffeurs à induction
• Machines à souder
• Industrie du papier

Informations techniques

1. Tension de fonctionnement max. : 250 V à 40 ℃
2. Hi-Pot 2500 Vca bobinage à bobinage 3S.
3. Température de fonctionnement : -40 ℃ à +105 ℃
4. Température de stockage : -40 ℃ à +105 ℃

Remarque : Les spécifications du produit peuvent être personnalisées.

FAQ

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison des commandes en gros est généralement de 2 à 8 semaines; les produits personnalisés seront confirmés séparément.

Q : Soutenez-vous les petites commandes d'essai ?

R : Oui. Les petites commandes d'essai (inférieures au MOQ standard) peuvent être négociées et bénéficier des mêmes normes de qualité et engagements de livraison que les commandes en gros. Veuillez contacter notre équipe commerciale pour plus de détails.

Q : Quelle est la signification des matériaux certifiés UL94-V0 et de la distance d'isolement de 1 à 3 mm pour les applications ?

R : Les matériaux certifiés UL94-V0 garantissent la sécurité du produit dans des conditions de haute température et d'incendie, répondant aux exigences de conformité UL, CSA et IEC. La conception de la distance d'isolement de 1 à 3 mm assure la sécurité électrique dans des conditions de haute tension, ce qui la rend adaptée aux applications à haute tension telles que les systèmes d'énergie solaire et la production d'énergie éolienne.
