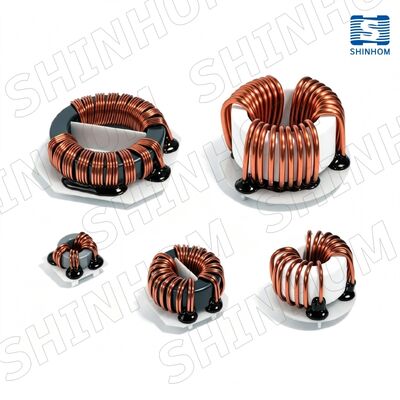

Bobine d'arrêt de mode commun à courant élevé série TRF pour filtrage de ligne AC/DC et DC/DC

Le inducteur de mode commun série TRF est conçu pour la suppression du bruit en mode commun dans les lignes d'alimentation AC/DC et DC/DC. Il offre une impédance de mode commun maximale de 2240Ω et une inductance de 1000µH. Le produit utilise des noyaux nanocristallins ou en ferrite. Le courant nominal est jusqu'à 35A, avec une DCR aussi basse que 1,5mΩ, réduisant efficacement la perte de puissance. La tension d'isolement est jusqu'à 2500Vrms, assurant une isolation sûre haute tension. La plage de température de fonctionnement est de -40°C à +125°C, répondant aux exigences de divers environnements difficiles. Les spécifications électriques sont basées sur des tests à 25°C. Le courant nominal est défini comme la valeur de référence à laquelle la connexion en série des enroulements provoque une augmentation de température de 40°C. Il est largement utilisé dans les alimentations à découpage, les équipements industriels, les alimentations de communication, les convertisseurs AC/DC et les convertisseurs DC/DC.

• Impédance de mode commun – jusqu'à 2240Ω
• Inductance – jusqu'à 1000µH
• Courant nominal – jusqu'à 35A
• DCR – aussi bas que 1,5mΩ
• Tension d'isolement – jusqu'à 2500Vrms
• Noyau nanocristallin / ferrite – en option
• Température de fonctionnement – -40°C à +125°C
• Conforme RoHS

• Suppression du bruit sur ligne d'alimentation AC/DC
• Filtrage de convertisseur DC/DC
• Filtrage EMI d'alimentation à découpage (SMPS)
• Alimentations pour équipements industriels
• Alimentations pour équipements de communication
• Systèmes électroniques automobiles
• Alimentations pour périphériques informatiques
• Suppression EMI/RFI

Q: Quels sont les avantages des noyaux nanocristallins par rapport aux noyaux en ferrite ?

R: Les noyaux nanocristallins offrent une perméabilité magnétique plus élevée et une perte de noyau plus faible, fournissant une impédance de mode commun plus élevée dans le même volume, avec une perte plus faible à haute fréquence. Les noyaux en ferrite sont plus rentables. La série TRF propose les deux options de matériau de noyau en fonction du modèle.

Q: À quelles applications conviennent les tensions d'isolement de 2500Vrms et 3250Vrms ?

R: La tension d'isolement de 2500Vrms convient à la plupart des applications d'alimentation AC/DC et DC/DC industrielles, répondant aux exigences de base d'isolement de sécurité. La tension de 3250Vrms (série TRF7036) convient aux applications avec des exigences d'isolement de sécurité plus élevées, telles que les équipements médicaux, les alimentations haute tension et l'électronique automobile.

Q: Quelles options de personnalisation sont disponibles pour ce produit ?

R: La personnalisation de la valeur d'inductance, du rapport de transformation, de la configuration des broches et de la taille du boîtier est prise en charge. Veuillez contacter notre équipe commerciale technique avec vos exigences spécifiques.

Q: Quel est le délai de livraison et quelles méthodes d'emballage sont utilisées ?

R:Le délai de livraison standard est de 2 à 8 semaines après confirmation de la commande, en fonction des spécifications du produit et de la quantité commandée. Les produits sont emballés en toute sécurité avec des cartons, de la mousse, des palettes, un film d'emballage et des sangles de fixation pour assurer un transport international sûr.
