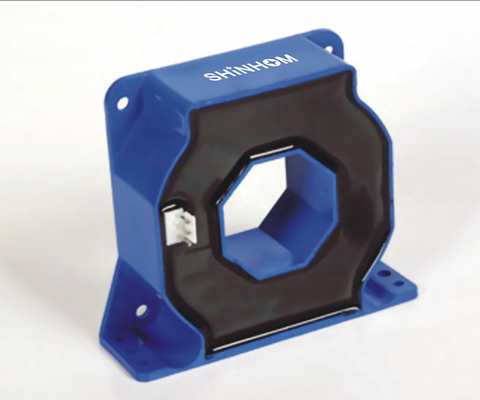

Capteur de courant d'effet Hall IP65 de 0 à 200 A pour les alimentations électriques de soudage

Négociation
MOQ
Négociable
Prix
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Tension d'alimentation: ±12 V ~ ±15 V (±5 %)
Entrée nominale: 100A,125A,200A
Sortie nominale: 100 mA ± 0,5 %, 125 mA ± 0,5 %
Linéarité: ≤ ± 0,2 % FS
Indice IP: IP65
Théorie: CAPTEUR ACTUEL
Mettre en évidence:

Capteur de courant à effet Hall IP65

,

Capteur de courant 200A pour soudage

,

Capteur de courant d'alimentation de soudage

Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC-LAP
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

C' est ça. Capteur de courant à effet Hall IP65est fabriqué en utilisantTechnologie de mesure de l'effet Halletconception de l'isolation actuelle, spécialement développé pour les sources d'alimentation de soudage et les applications alimentées par batterie, garantissant une haute précision, des performances stables et une protection sûre.Le produit présente unstructure robuste et fiableavecisolation du courant entre les circuits primaires et secondaires.Il convient pour:alimentation électrique de soudage,Disques à fréquence variable CA, etalimentation électrique ininterrompueIl s'agit d'un choix idéal pour les applications de capteurs de courant à effet Hall dans la mesure du courant et l'automatisation industrielle.

Caractéristiques:

  • Courants de fonctionnement: de 0 à 200 A
  • Énergie électrique: ±12V ~ ±15V (±5%)
  • courant de sortie nominal: 100 mA ± 0,5%, 125 mA ± 0,5%
  • Facile à monter
  • Grade de précision élevé

Applications:

  • Appareils électriques pour applications de soudage
  • Applications alimentées par batterie
  • Moteurs à vitesse variable et servo-moteurs
  • Écran de sortie de l'appareil
  • Énergies électriques ininterrompues
  • Convertisseurs statiques pour moteurs à courant continu

1. est positif quand Ip coule dans le sens de la flèche.
2La température du conducteur primaire ne doit pas dépasser 100 °C.
3Les performances dynamiques sont testées avec une seule barre remplissant complètement le trou primaire.
4Le capteur principal tourne sur le dessus du capteur pour effectuer le meilleur embrayage.

Les données électriques:

HBC100LAP HBC125LAP HBC200LAP
Courant nominal (IPN) 100 125 200 Une
Plage de mesure ((IP) 0 ± 200 0 ± 200 Nombre d'équipements Une
Courant de sortie nominal (ISN) 100 ± 0,5% 125 ± 0,5% 100 ± 0,5% - Je ne sais pas
Voltage d'alimentation ((± 5%) ± 12 ± 15 V
Perte de courant d'alimentation 16 ((@±15V) + IS - Je ne sais pas
Résistance à l'essai avec ± 12V @±IPNmax 14 (min) 52 (max) Le nombre maximal de points de contact est de: Oh
@±IPmax Le nombre maximum de points de contrôle doit être fixé par le fabricant. Le nombre maximal de points de contact doit être fixé par le fabricant. Oh
avec ± 15 V @± IPNmax 40 (min) 72 (max) Le nombre d'heures d'arrêt est le plus élevé possible. Oh
Le nombre maximal d'écoulements 40 (min) 40 (max) Le nombre maximal de points de contact doit être fixé à: Oh
Ratio de virage 1:1000 1:1000 1:2000
Résistance de sec 33 33 76 Oh
Courant de décalage ≤ ± 0.2 - Je ne sais pas
Courant décalé Drift ≤ ± 0.5 - Je ne sais pas
Temps de réponse < 1 μs
Linearité ≤ ± 0.2 % FS
Voltage d'isolation 50 ((60) Hz, 1 minute,3 KV
di/dt > 100 A/μs
Largeur de bande ((-3dB) DC... 100 KHz
Température de fonctionnement -40 ¢ + 85 °C
Température de stockage -40+105 °C

Capteur de courant d'effet Hall IP65 de 0 à 200 A pour les alimentations électriques de soudage

Note: les spécifications du produit peuvent être personnalisées

Questions fréquentes

Q: Fournissez-vous un soutien technique et des recommandations de sélection?

A: Je suis désolé.Nous avons une équipe technique professionnelle qui peut fournir des recommandations de sélection et des solutions personnalisées basées sur les scénarios d'application du client et les exigences du circuit.

Q: Les échantillons sont-ils gratuits?

A: Je suis désolé.Les échantillons sontà titre gratuitet seront expédiés dans3 à 5 jours ouvrablesPour les politiques de frais d'expédition spécifiques, veuillez contacter notre équipe de vente pour confirmation.

Q: Comment gérez-vous les problèmes de qualité s'ils surviennent?

A: Je suis désolé.Nous assurons la conformité du produit par l'inspection de la qualité et le test de qualité à 100% avant expédition.Nous fournirons des solutions de retour/échange ou de support technique.
