Détails sur le produit:
Conditions de paiement et expédition:
|
| Rapport de tours: | 1:2000,1 : 3000 | d'entrée nominale: | 100A, 200A, 300A |
|---|---|---|---|
| nominal de sortie: | 50mA±0.5%, 100mA±0.5% | Estimation d'IP: | IP65 |
| linéarités: | 6KV, 50HZ, 1min | Tension d'isolation: | Produits électriques/puissance |
| Surligner: | capteur à effet Hall de courant basé,transducteur actuel à effet Hall |
||

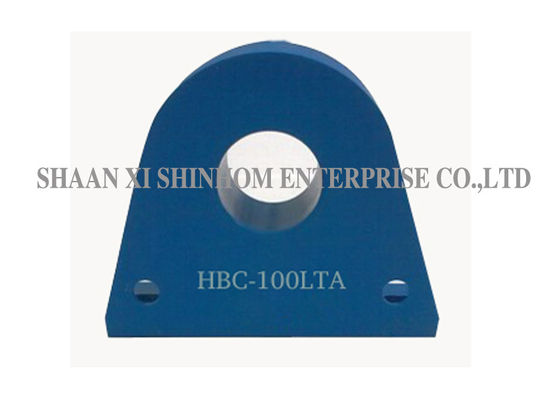

Capteur à effet Hall de transducteur actuel de série de HBC-LTA pour la surveillance actuelle d'UPS et de SMPS avec jusqu'à l'entrée 300A
Attention :
Caractéristiques :
Applications :
DONNÉES ÉLECTRIQUES :
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| Courant d'entrée évalué | 100 | 200 | 300 | A |
| Examinez la gamme actuelle | 200 (±18V, 20Ω) | 400 (±18V, 30Ω) | 600 (±18V, 20Ω) | A |
| Tourne le rapport | 1:2000 | 1:2000 | 1:3000 | |
| Examinez la résistance with±12V | @±100Amax 80 (maximum) | @±200Amax 80 (maximum) | @±300Amax 76 (maximum) | Ω |
| @±200Amax 25 (maximum) | @±400Amax 20 (maximum) | @±600Amax 22 (maximum) | Ω | |
| with±15V | @±100Amax 110 (maximum) | @±200Amax 120 (maximum) | @±300Amax 100 (maximum) | Ω |
| @±200Amax 40 (maximum) | @±400Amax 30 (maximum) | @±600Amax 36 (maximum) | Ω | |
| Courant de sortie évalué | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| Tension d'alimentation | ±12~±18 | V | ||
| Courant de consommation | ≤±20 | mA | ||
| Zéro courants excentrés | ≤±0.2 | mA | ||
| Dérive actuelle excentrée | -40℃~85℃, ≤±0.5 | mA | ||
| Temps de réponse | <1 | µs | ||
| Linéarités | ≤±0.2 | %FS | ||
| Tension d'isolation | 50HZ, 1min, 6 | Kilovolt | ||
| di/dt | >100 | A/μs | ||
| Largeur de bande (- 3dB) | C.C… 100 | Kilohertz | ||
| Résistance d'enroulement de sec | 21 | 21 | 32 | Ω |
| Température de fonctionnement | -40~+85 | ℃ | ||
| Température de stockage | -40~+105 | ℃ | ||
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
