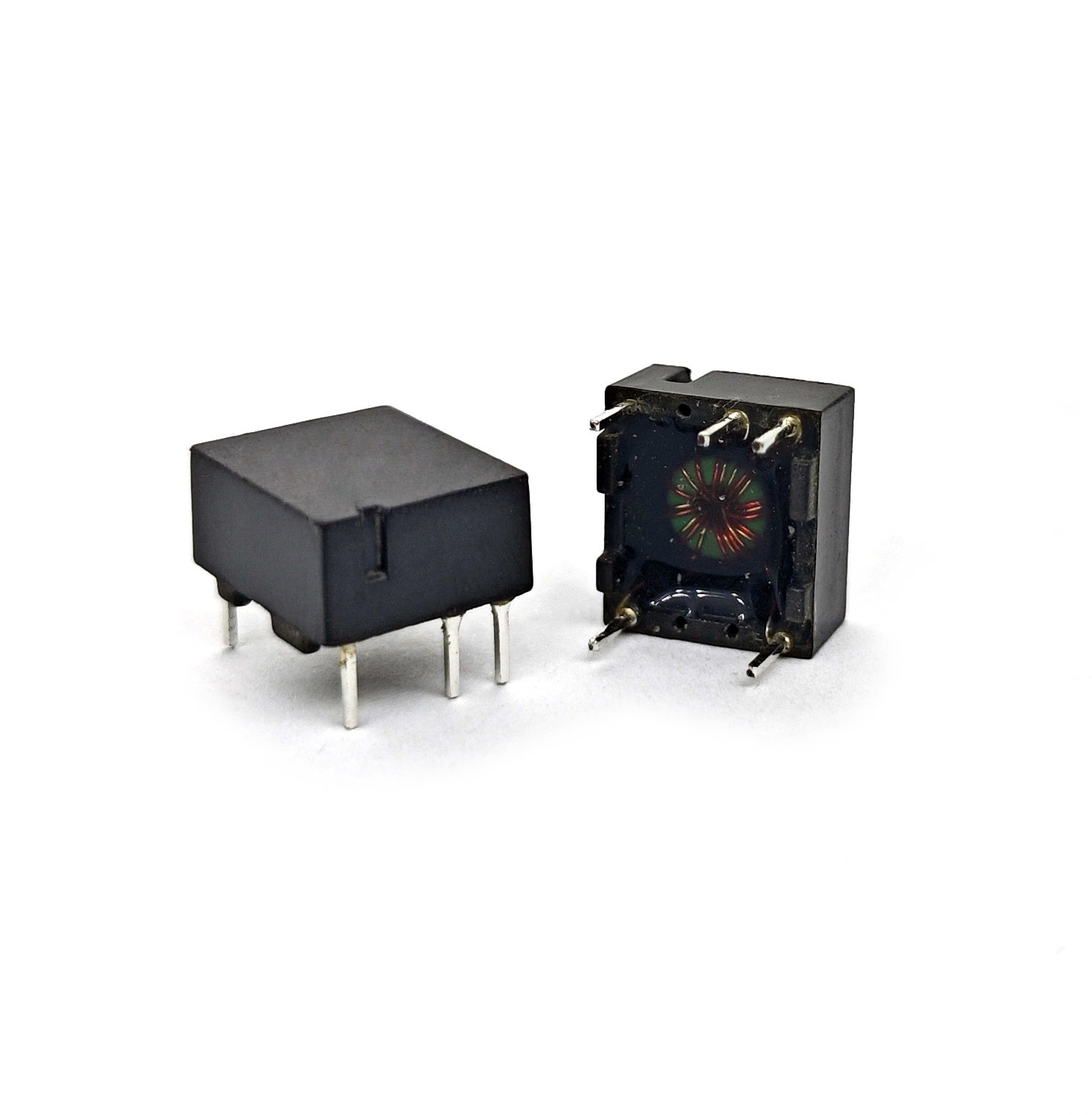

Transformateur haute fréquence pour commande de grille GT1011

Conçu pour la performance

Le GT1011 est un transformateur d'entraînement haute fréquence robuste, conçu pour l'isolation critique et le transfert de signal dans les systèmes modernes de conversion de puissance. Son rapport de spires précis de 1:1 entre les enroulements (3-4):(5-8) assure une transmission précise des impulsions sans mise à l'échelle de la tension. Avec une inductance minimale de ‌200µH @ 100kHz‌ (tous les enroulements primaires/secondaires) et une inductance de fuite ultra-faible (‌Lk ≤1µH max‌), il maintient l'intégrité du signal à des fréquences de commutation élevées.

Conçu pour la fiabilité

• ‌Isolation Hi-Pot 5 000V DC‌ entre les broches 3-5 (1mA, 60s)
• Une résistance DC extrêmement faible (‌DCR ≤0.16Ω max‌ par enroulement) minimise la perte de puissance
• Température de fonctionnement de qualité industrielle : ‌-40°C à +75°C‌ (y compris l'auto-élévation de température)
• Tolérance de température de stockage : ‌jusqu'à +85°C‌
• Construction robuste pour les environnements difficiles

Applications clés

• ‌Alimentations à découpage‌: Isolation des pilotes MOSFET/IGBT dans les convertisseurs AC-DC/DC-DC
• ‌Énergie renouvelable‌: Couplage du signal de commande de grille dans les onduleurs solaires et les systèmes de recharge de VE
• ‌Contrôle moteur‌: Transmission PWM sûre pour les variateurs de fréquence (VFD) industriels et les servocommandes
• ‌Topologies en pont‌: Prévention du court-circuit dans les convertisseurs LLC résonnants (demi/pont complet)

À PROPOS DE NOUS :

Shinhom Enterprise a été fondée à Xi'an, en Chine, avec 37 ans d'expérience dans la conception et la fabrication de transformateurs et de composants de bobines.
Haute qualité, faible coût et le meilleur service sont ce que nous recherchons le plus !
Parallèlement, la certification ISO 9001 par le système SGS a également été obtenue.
Shinhom doit rester un spécialiste de la conception et de la fabrication de transformateurs haute performance, d'inductances de puissance, de selfs de choc et d'alimentations pour les acheteurs du monde entier.
