Transformateur de charge de condensateur photoflash série SDRS

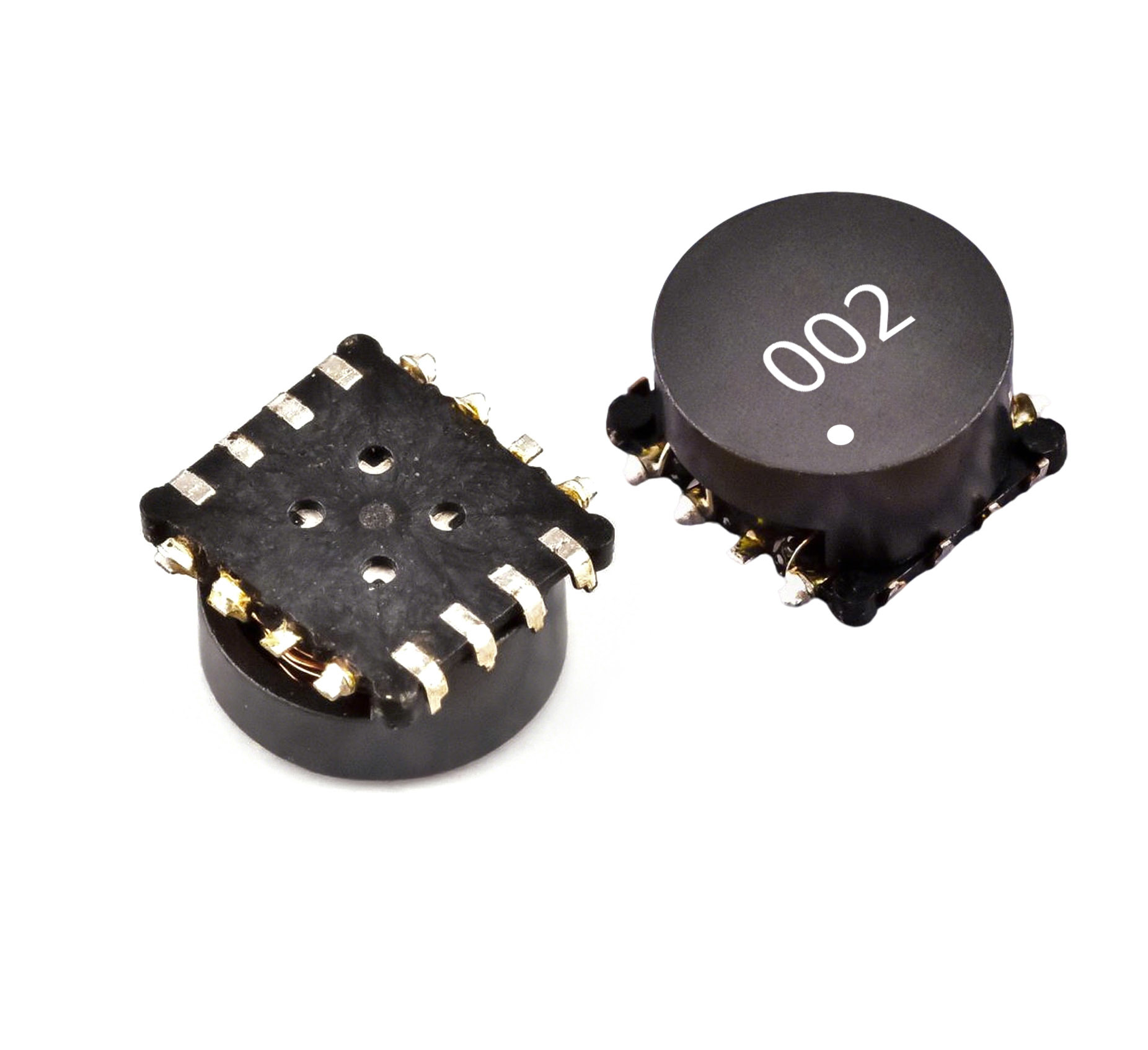

Conçue pour un transfert d'énergie rapide dans les systèmes photoflash compacts, la série SDRS5630T offre une charge de condensateur à haut rendement avec des rapports de virage allant jusqu'à 1:25Sa conception à faible profil et son inductance de fuite réduite garantissent des performances stables dans les gammes de températures industrielles (-20°C à +110°C).Ces transformateurs sont dotés d'une isolation renforcée (500Vrms résistent à la tension) et d'un enroulement de précision pour une transmission constante de l'énergie d'impulsion dans des applications à espace restreint..

Caractéristiques

• Profil extrêmement bas: hauteur maximale de 5,8 mm pour optimiser l'espace des PCB.

• Inductivité de fuite réduite: Améliore l'efficacité du transfert d'énergie.

• Température de fonctionnement prolongée: fiabilité de -20°C à +110°C.

• Le dispositif de fixation à la surface (SMD): Compatibilité automatique du montage.

• Isolement haute tension: 500Vrms résistent à la tension.

• Emballages en ruban adhésif: production rationalisée (notée "achèvement des rouleaux" dans la fiche de données).

  Caractéristiques électriques

  Numéro de la partie	Ratio des tours (Np:Ns)	Pri Inductance (μH) ± 20%	L'inductivité sec (mH) ref.	Pri DCR (mΩ)	Pour les véhicules à moteur à combustion
  Le nombre d'équipements utilisés est déterminé par la méthode suivante:	1:15	16.1	3.5	392	85.0
  Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	1:10.2	8.5	0.8	370	20.0
  Le nombre de points de contrôle est le suivant:	1:15	10.0	2.2	250	52.1
  Le nombre d'équipements utilisés est le suivant:	1:25	10.0	6.3	250	85.4
  Les données de référence doivent être fournies conformément à l'annexe I.	1:15	9.9	2.2	252	52.1
  Le nombre d'équipements utilisés est le suivant:	1:17	18.5	4.7	418	75.8

  Nom de l'entreprise: les listes de feuille de données dupliquent l'entrée SDRS5630T-004; le tableau ne reflète que des modèles uniques.




  Caractéristiques physiques

  • Les dimensions: 5,6 ± 0,2 mm (W) × 3,0 mm maximum (H) × 5,8 mm maximum (L).

  • Configuration du terminal: conception à 8 broches (voir schéma d'enroulement: broche 1-4 = Np, broche 5-8 = Ns).

  • MontageL'aménagement des plateaux est optimisé pour la soudure par reflux SMD.




  Applications

  • Imagerie numérique: Chargement à haute vitesse du condensateur pour les unités flash DSLR/caméras compactes.

  • Éclairage par stroboscope: génération d'impulsions économes en énergie dans les photoflashes portables.

  • Capteurs industriels: Circuits de déclenchement nécessitant une décharge rapide à haute tension.

  • Dispositifs médicaux: Systèmes flash compacts pour équipements endoscopiques/diagnostiques.




  Conformité et emballage

  • Matériaux conformes à la directive RoHS.

  • Emballage standard en ruban adhésif ("Rouleau de remplissage").
