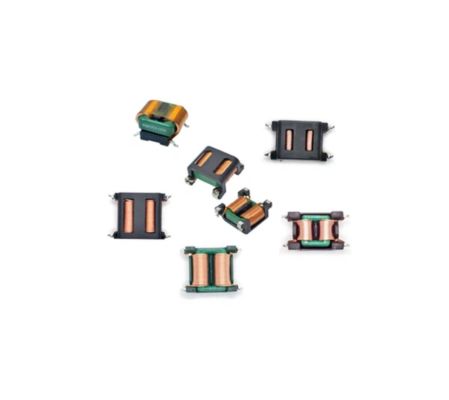

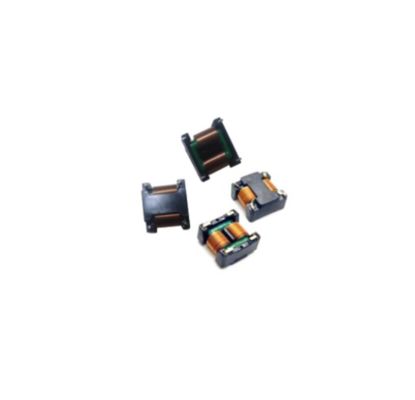

Inducteur d'étouffement et de SMD en mode commun UL94V-0 à faible résistance de haute performance pour filtrer le bruit

Conçue pour des solutions de gestion de l'alimentation robustes, la série SQS1515A comprend des inductances CMS conçues comme des filtres d'alimentation de premier ordre. Ces self-inductances CMS à faible DCR utilisent un noyau carré et un matériau haute perméabilité avancé pour offrir une suppression supérieure du bruit en mode commun, caractérisée par une haute impédance à basse fréquence et une fuite de noyau minimale.

• Boîtier plat CMS compact pour les conceptions de circuits imprimés haute densité
• Structure à noyau carré pour une faible fuite et une résistance CC (DCR) ultra-faible
• Le matériau à haute perméabilité assure une haute impédance à basse fréquence
• Excellente atténuation du bruit grâce à une faible capacité parasite
• Haute tension de tenue et haute résistance d'isolement
• Classification d'inflammabilité UL94V-0
• Conforme RoHS et REACH

• Fréquence de test : 1,0 kHz, 0,25 V
• Tension nominale : 80 Vac - 265 Vac
• Tension de tenue : 1,0 kVac pendant 2 secondes
• Plage de température de fonctionnement : -25 °C à +125 °C (y compris l'élévation de température de la bobine)
• Plage de température de stockage : -25 °C à +100 °C
• Résistance d'isolement : 100 MΩ min. à 500 Vdc

La série SQS1515A est le choix idéal pour un filtrage EMI efficace dans une large gamme d'applications de moyenne à haute puissance, notamment :

• Alimentations à découpage (SMPS) : Conceptions haute densité et haute puissance pour l'électronique industrielle et grand public
• Électronique grand public : Adaptateurs d'alimentation, téléviseurs LCD/LED et chargeurs de batterie à courant élevé
• Appareils électroménagers : Machines à laver, climatiseurs et autres appareils ménagers haute puissance
• Équipement industriel : Alimentations pour entraînements de moteurs, systèmes de contrôle et machines d'automatisation
