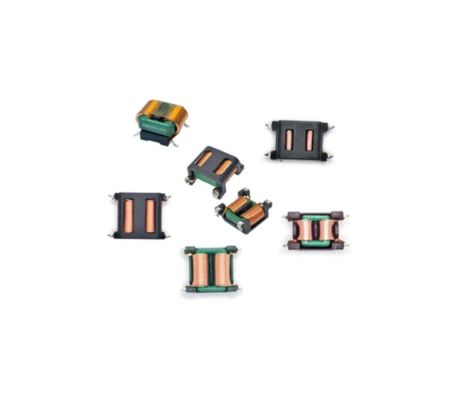

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Étouffement en mode commun à DCR ultra-faible

,

Étouffement en mode commun SMD compact
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: SQS1010A
Documents: SQS1010A Series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2 ~ 8 semaines
Conditions de paiement: LC, T/T
Description de produit
Self de mode commun plate DCR SMD ultra-basse, compacte et hautes performances pour la suppression du bruit de l'alimentation électrique
Conçue pour l'électronique de puissance moderne, la série SQS1010A représente une gamme de produits de haute qualitéInductances CMSspécialement conçu commeselfs de mode communpour une suppression supérieure des interférences électromagnétiques.
Principales fonctionnalités
  • Boîtier plat CMS compact pour les conceptions de circuits imprimés à espace limité
  • Construction à noyau carré pour de faibles fuites et une résistance CC réduite (DCR)
  • Le matériau à haute perméabilité garantit une impédance élevée aux basses fréquences
  • Excellente atténuation du bruit grâce à une faible capacité parasite
  • Résistance d'isolation élevée et indice d'inflammabilité UL94V-0
  • Conforme RoHS et REACH, adapté aux marchés mondiaux
Caractéristiques
Numéro de pièce Inductance Min. (mH) DCR Max. (mΩ) Courant nominal (A) Calibre de fil Tourne Réf.
SQS1010A-001 10 200 0,8 - 1,2 0,1*0,7 37
SQS1010A-002 10 200 1,0 - 1,5 0,1*1,0 37
Informations techniques et conditions de fonctionnement
  • Fréquence de test : 1,0 kHz, 0,25 V
  • Tension nominale : 80 VCA - 265 VCA
  • Tension de tenue : 1,0 kVac pendant 2 secondes
  • Plage de températures de fonctionnement : -25°C à +125°C (y compris l'augmentation de la température de la bobine)
  • Plage de température de stockage : -25°C à +100°C
  • Résistance d'isolation : 100 MΩ Min. @ 500 Vcc
Applications
  • Alimentations à découpage (SMPS) :Conceptions haute densité pour équipements grand public et industriels
  • Electronique grand public :Téléviseurs LCD/LED, adaptateurs secteur pour ordinateur portable et chargeurs de batterie
  • Appareils électroménagers :Gestion de l'alimentation et filtrage du bruit dans divers appareils ménagers
  • Electronique industrielle :Suppression du bruit des lignes électriques dans les systèmes de contrôle et les entraînements de moteur
