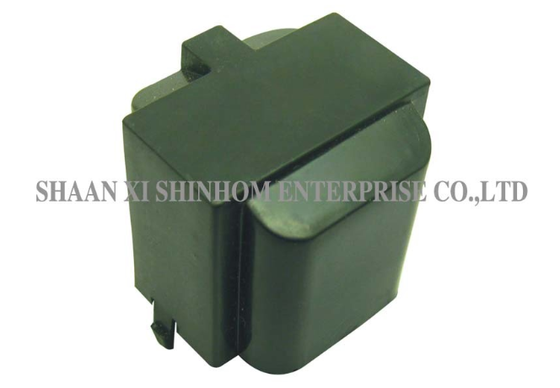

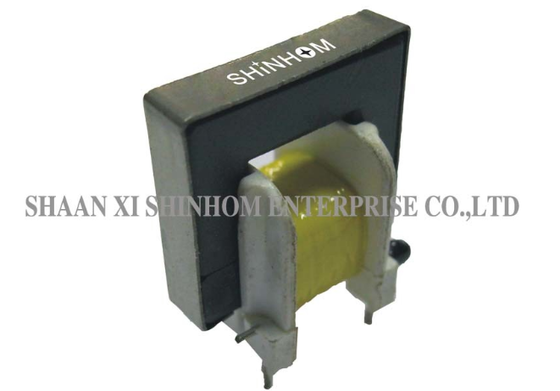

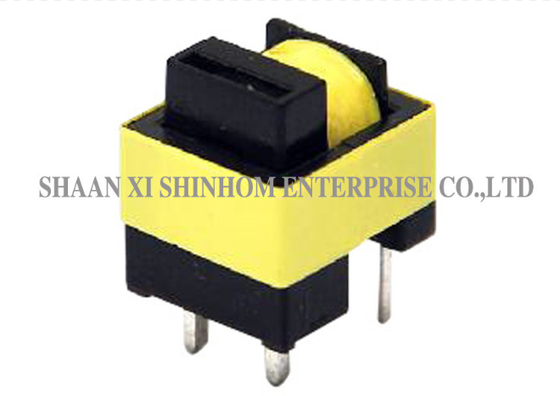

Transformateur de courant haute fréquence CMS série ACST014-016 profil bas pour convertisseurs DC-DC et appareils IP/OP

LeLa série ACST014-016le transformateur de courant haute fréquence est conçu pour la commutation de la sortie de l'alimentation électrique, le filtrage, la suppression EMI/RFI et les applications de conversion CC-CC.10AQuatre options de rapport de virage sont disponibles:1:1000,1:2000,1:2500, et1:3000Le produit utilise un dispositif de mesure de l'échantillonnage, adapté à différentes exigences en matière de précision des échantillons.noyau toroïdaletconception à profil basIl est monté directement sur le PCB.Le PBT 94V0matériau ignifuge avec remplissage époxy assurant une structure stable et fiable.≥ 100 MΩ (500 V de courant continu)- Résiste au test de tension:Le système de freinage doit être équipé d'un système de freinage de freinage., offrant une sécurité élevée.commutation de l'alimentation électrique, filtrage de la sortie de lissage,suppression des pics et des ondulations,Filtrage par EMI/RFI, etConversion en courant continu.

1. Faible profil, directement au PCB.
2. PBT 94V0 Cas résistant au feu résine époxy, stable.
3. Transformateur de courant toroïde à haute fréquence
4. Portée de courant: jusqu'à 10 A maximum
5. Le rapport de virage: 1:1000,1:2000,1:2500,1:3000

1. Circuits de commutation de puissance et de lissage
2. Utilisé comme bobine d'étranglement pour les SMP à haute fréquence
3. Contre-mesure contre les ondulations de pointe
4. Filtres EMI/RFI
5. Convertisseurs à courant continu
6. Dispositifs IP et OP

1. Plage de fréquence de travail: 20 Hz à 500 Hz
2. Résistance d'isolation: 500 V de courant continu > 100 MΩ
3. Hi-Pot: 4000V 1mA 60S
4. Plage de température: -25°C à +85°C
5. Température de stockage: -40°C à +105°C
6. Résistance à la chaleur de soudure: 260°C pendant 10 secondes
7. Marquage: numéro de pièce et code de date

Note: les spécifications du produit peuvent être personnalisées.

Q: Quelles sont les options de rapport de virage disponibles?

R: LeLa série ACST014-016offre quatre options de ratio de virage:1:1000,1:2000,1:2500, et1:3000Un rapport de virage plus élevé signifie un courant de sortie secondaire plus faible, adapté à la mesure de courants plus petits ou à l'utilisation avec des circuits d'échantillonnage à haute sensibilité.La sélection doit être basée sur la plage de courant mesurée et la sensibilité du circuit d'échantillonnage en aval.Nous vous recommandons de contacter le support technique pour obtenir des recommandations.

Q: Quels sont les avantages du boîtier PBT 94V0?

R: Le PBT offre une excellente isolation électrique et une résistance mécanique.Pour les véhicules à moteurla résistance à la flamme garantit que le matériau ne s'enflamme pas facilement dans des conditions de chauffage anormales; en combinaison avec le remplissage époxy, la structure du produit est stable, résistante à la chaleur,et résistant à l'humidité, adapté aux environnements d'alimentation électrique exigeants.
