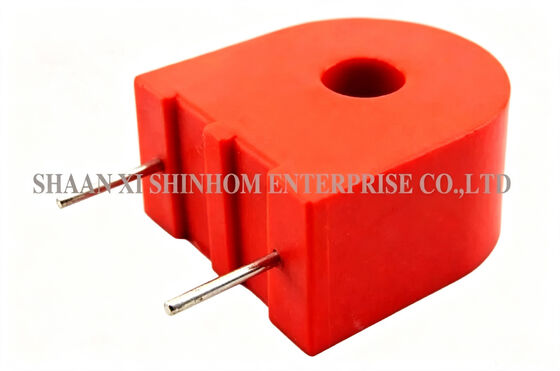

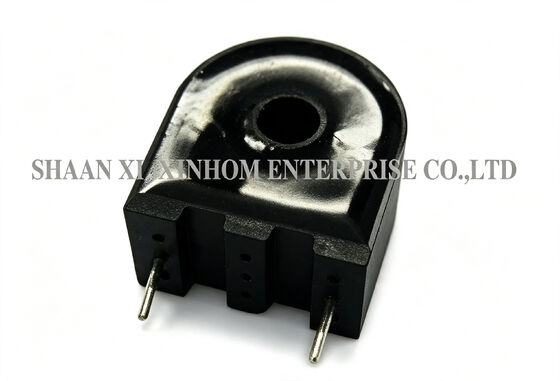

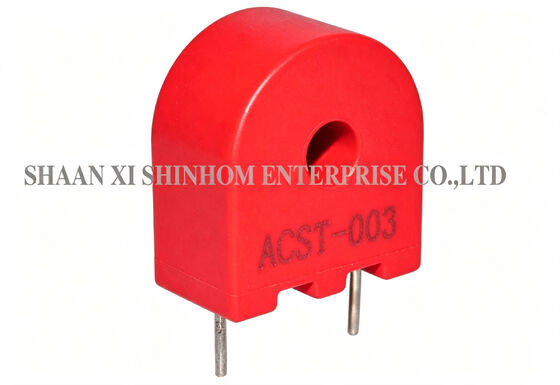

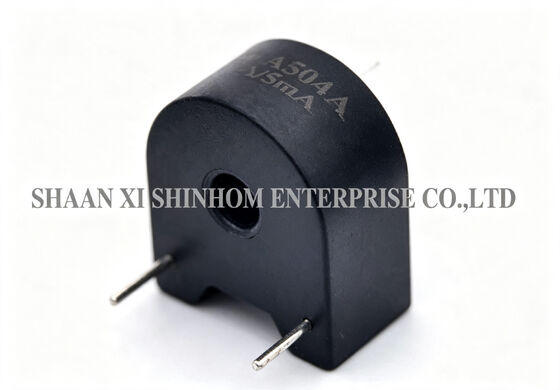

Transformateur de courant miniature haute fréquence série ACST pour la mesure d'énergie et la surveillance de puissance

Négociation
MOQ
Négociable
Prix
Miniature High-Frequency CT ACST Series for Energy Metering and Power Monitoring
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Virages: 1:50, 1:100, 1:200 et 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
Gamme de fréquences: 1kHz à 1MHz
Salut-pot: 4000V,1mA,60S
Trou intérieur: 4,5 mm
Plage de température: -25℃ à +85℃
Température de stockage: -40℃ à +105℃
Mettre en évidence:

Transformateur de courant miniature haute fréquence pour la mesure d'énergie

,

Transformateur de courant série ACST

,

Transformateur de courant haute fréquence pour la surveillance de puissance
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: Série ACST
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Transformateur de courant continu, CT,transformateur de courant miniature

LeSérie ACSTLe transformateur de courant à haute fréquence miniature monté sur PCB est conçu pour les applications de détection de courant à haute fréquence, de mesure de l'énergie et de surveillance de la puissance.Quatre options de ratio de virage standard sont disponibles: 1:50, 1:100, 1:200Le produit utilise un noyau toroïdal et une conception à profil bas. Il est monté directement sur le PCB.Le boîtier est fabriqué en matériau ignifuge PBT 94V0 avec remplissage époxy, assurant une structure stable et fiable.La caractéristique d'immunité DC assure la précision dans les applications de détection de courant contenant des composants en courant continu.Résistance d'isolation: ≥100MΩ (500V DC).Résister à l'essai de tension: 4000V/1mA/60 secondes. Il est largement utilisé dans les convertisseurs AC/DC et DC-DC, les compteurs d'énergie, les émetteurs de puissance, les circuits de contrôle de courant à haute fréquence et les tests de courant d'impulsion.

Caractéristiques

  • Portée de courant: jusqu'à 50 A maximum
  • Le rapport de virage: 1:50, 1:100, 1:200 et 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT et le nombre de fois où le médicament est utilisé.
  • Plage de fréquence de travail: de 1 kHz à 1 MHz
  • Résistance d'isolation: 500 V de courant continu > 100 MΩ
  • Hi-Pot: 4000V 1mA 60S
  • Plage de température: -25°C à +85°C
  • Température de stockage: -40°C à +105°C
  • Résistance à la chaleur de soudure: 260°C pendant 10 secondes
  • Faible profil, directement au PCB.
  • PBT 94V0 Cas résistant au feu résine époxy, stable.
  • Transformateur de courant toroïde à haute fréquence
  • Applications: circuit de commande de courant haute fréquence et épreuve de courant d'impulsion, convertisseurs AC/DC, DC-DC
  • Marquage: numéro de pièce et code de date

Applications

  • Énergie CA Compteur Transducteur de puissance RTU
  • Transformateur de courant de protection
  • Mètre de kilowattheures AC
  • Système de surveillance électronique
 Transformateur de courant miniature haute fréquence série ACST pour la mesure d'énergie et la surveillance de puissance Transformateur de courant miniature haute fréquence série ACST pour la mesure d'énergie et la surveillance de puissance

Note: les spécifications du produit peuvent être personnalisées.

Questions fréquentes

Q: Quelles sont les options de rapport de virage disponibles pour la série ACST?

A: Je suis désolé.LeSérie ACSToffre quatre options de ratio de virage standard:1:50,1:100,1:200, et1:300. Modèles avec leLe suffixe CT(p. ex., 1:50CT) indiquent que l'enroulement secondaire a unetapotement centralIl est adapté pour les entraînements push-pull ou les circuits d'acquisition de signal différentiel qui nécessitent une pression centrale.

Q: Quelle est l'importance de la caractéristique immunitaire DC?

A: Je suis désolé.LeImmunité contre la DCcaractéristique signifie que le transformateur de courant maintient la précision lors de la mesure du courant alternatif avec des composants de biais CC. Il empêche la saturation du noyau causée par des composants CC.Cette caractéristique est particulièrement importante dans les convertisseurs AC/DC, la surveillance du courant de charge/décharge de la batterie et le test du courant d'impulsion avec biais de courant continu.
