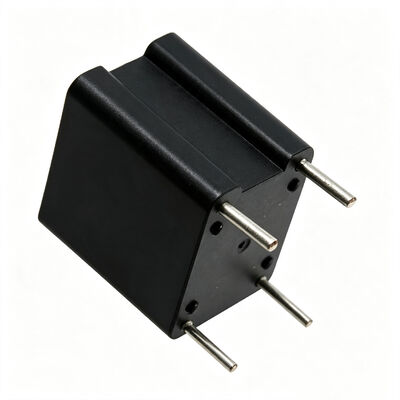

Transformateur de courant monté sur PCB de haute précision de la série ACST-2 jusqu'à 15A pour la détection de courant SMPS

Transformateurs de courant de précision pour montage sur CI série ACST-2 avec une plage de courant maximale allant jusqu'à 15A disponibles

Le série ACST-2 transformateur de courant de précision à montage sur CI est conçu pour les applications de détection de courant dans les alimentations à découpage. Le courant nominal est jusqu'à 15A, avec une plage de fréquence de 10kHz à 200kHz. Quatre options de rapport de transformation standard sont disponibles : 1:50, 1:100, 1:200 et 1:300, avec des enroulements secondaires correspondants de 50, 100, 200 et 300 tours. Le produit utilise un enroulement primaire d'un tour et un système d'isolation de 130°C. La tension d'isolement est de 3750Vrms, répondant aux exigences d'isolation IEC950. Il prend en charge les modes de fonctionnement unipolaires et bipolaires. Il est largement utilisé dans l'échantillonnage de courant d'alimentation à découpage, la protection contre les surintensités et les applications de contrôle de rétroaction.

CARACTÉRISTIQUES

• Conforme aux exigences d'isolation IEC950
• Tension de claquage primaire-secondaire de 3750Vrms
• Plage de fréquence de 10kHz à 200kHz
• Plage de courant : jusqu'à 15A maximum
• Rapport de transformation : 1:50, 1:100, 1:200, 1:300 disponibles
• Température de fonctionnement : -40 à 85°C

Applications

• Détection de courant d'alimentation à découpage

• Circuits de protection contre les surintensités

• Contrôle de rétroaction de courant

• Convertisseurs de puissance haute fréquence

• Alimentations à découpage unipolaires

• Alimentations à découpage bipolaires

• Convertisseurs DC-DC

• Surveillance de courant pulsé

INFORMATIONS TECHNIQUES

• Ces transformateurs de détection de courant ont un enroulement primaire d'un tour, des enroulements secondaires (Ns) comme indiqué dans le tableau, et un système d'isolation de 130°C.
• Les valeurs de référence sont pour un fonctionnement unipolaire, 50kHz, un facteur de service de 40% et une élévation de température estimée à 55°C.
• Le courant de détection de crête utilisable maximum (IPK) dépend de l'élévation de température ou de la saturation du noyau, qui doit être évaluée pour les conditions de fonctionnement.
• Ces transformateurs de détection de courant sont recommandés pour les applications d'alimentation à découpage, unipolaires ou bipolaires, fonctionnant à des fréquences de 10kHz à 200kHz.
• Le facteur d'échelle (KVI) est proportionnel à la résistance de terminaison (RT) et est égal à 1 volt/ampère lorsque RT=NS.
• L'inductance secondaire (Ls) est mesurée à 15kHz et 0,5V pour l'ACST-2050, 1V pour l'ACST-2100, 2V pour l'ACST-2200 et 3V pour l'ACST-2300.

Notes : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Comment le facteur d'échelle est-il calculé pour la série ACST-2 ?

R : Le facteur d'échelle KVI est proportionnel à la résistance de terminaison RT. La formule est KVI = 1V/A × (RT / Ns), où Ns est le nombre de tours secondaires. Lorsque RT = Ns (en Ω), KVI = 1V/A, ce qui signifie que 1A de courant primaire produit 1V de tension de sortie secondaire. Par exemple, pour l'ACST-2050 (Ns=50), avec une résistance de terminaison de 50Ω, 1A de courant primaire produit 1V de sortie secondaire.

Q : Comment choisir le bon rapport de transformation ?

R : La sélection du rapport de transformation dépend de la plage de courant primaire et de la tension d'échantillonnage secondaire requise. Un rapport de transformation plus faible (par exemple, 1:50) a moins de tours secondaires, un courant de sortie plus élevé et convient à la détection de courant plus importante. Un rapport de transformation plus élevé (par exemple, 1:300) a plus de tours secondaires, un courant de sortie plus faible et convient aux courants plus faibles ou aux applications nécessitant une tension de sortie plus élevée. Nous recommandons de choisir en fonction du courant primaire de crête et de la valeur de la résistance de terminaison.

Q : Quelle est la différence entre les modes de fonctionnement unipolaire et bipolaire ?

R : En mode unipolaire, le courant primaire circule toujours dans la même direction (positive ou négative), couramment trouvé dans les topologies telles que les convertisseurs flyback. En mode bipolaire, le courant primaire alterne entre positif et négatif, couramment trouvé dans les topologies telles que les convertisseurs push-pull et full-bridge. La série ACST-2 prend en charge les deux modes. Les données de performance de référence sont fournies à 50kHz avec un rapport cyclique de 40%.
