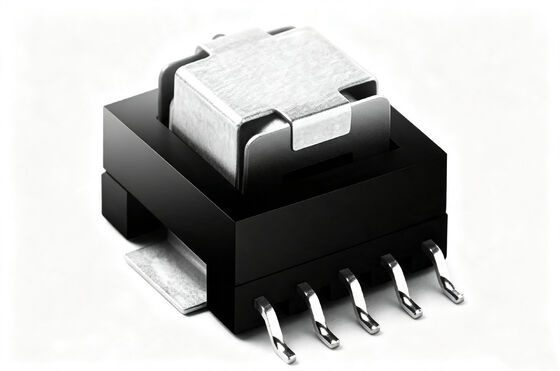

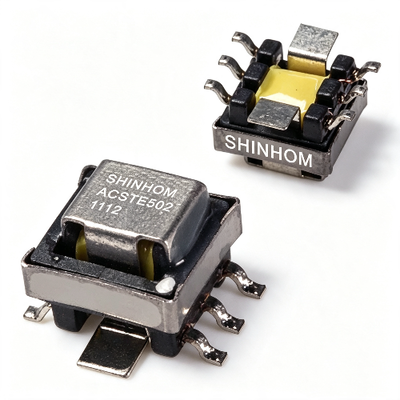

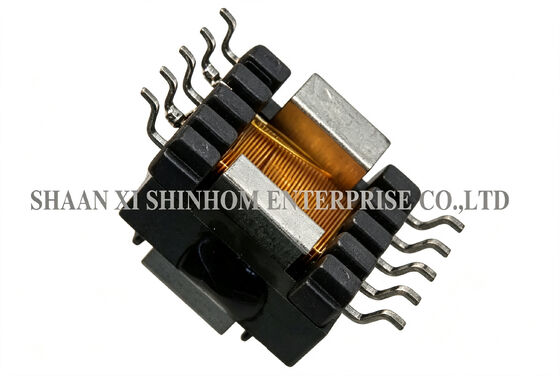

Transformateur de capteur de courant CMS série ACSTE12 jusqu'à 35A pour convertisseurs DC-DC et AC-DC

Transformateur de courant de détection SMD série ACSTE12

La série ACSTE12 est un transformateur de courant de détection SMD conçu pour la détection de courant dans les applications de convertisseurs DC-DC et AC-DC. Le courant nominal est jusqu'à 35A, avec une plage de fréquences de 1kHz à 500kHz. Le produit utilise un boîtier SMD à profil bas (hauteur 10mm, taille du pad 19.9mm×15.0mm), compatible avec les processus de placement automatisé et de soudage par refusion. Plusieurs tailles de noyaux sont disponibles (EE4.2, EE5, EE8.3, EF12.6) avec une gamme complète d'options de rapport de tours, offrant une sélection flexible. Il est largement utilisé dans la mesure d'énergie, la surveillance de puissance, les transformateurs de courant de protection, les convertisseurs AC/DC et les convertisseurs DC-DC.

CARACTÉRISTIQUES

• Hauteur : 10mm Max
• Empreinte : 19.9mm X 15.0mm Max
• Plage de fréquences : 1KHz à 500KHz
• Courant nominal : jusqu'à 35A
• Transformateurs de courant SMD à profil bas
• Sélection complète des rapports de tours
• EE4.2 EE5 EE8.3 EF12.6 disponibles
• Convient aux applications de pick and place
• Résiste à la soudure par refusion

APPLICATIONS

1. Compteur d'énergie AC Transducteur de puissance RTU
2. Transformateur de courant de protection
3. Compteur horaire de kilowatts AC
4. Système de surveillance électronique
5. Convertisseurs DC/DC
6. Convertisseurs AC/DC

INFORMATIONS TECHNIQUES

1. Résistance d'isolement : 500V DC >100MΩ
2. Hi-Pot : 1500V 1mA 60S
3. Plage de température : -40℃ à +125℃
4. Température de stockage : -40℃ à +125℃
5. Résistance à la chaleur de soudure : 260℃ pendant 10 secondes
6. Marquage : Numéro de pièce et code de date

Notes : Les spécifications du produit peuvent être personnalisées
