RH35 insertion automatique de perles de ferrite suppression EMI haute fréquence pour les cartes PC et la protection des semi-conducteurs

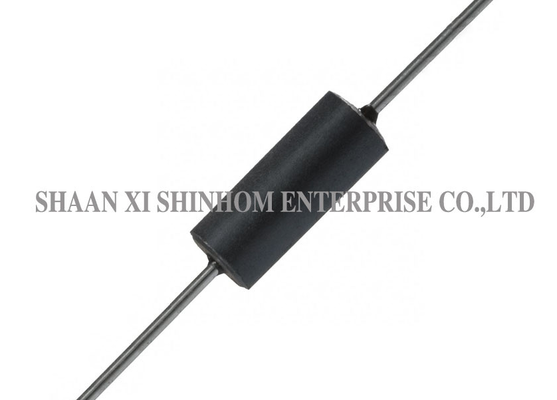

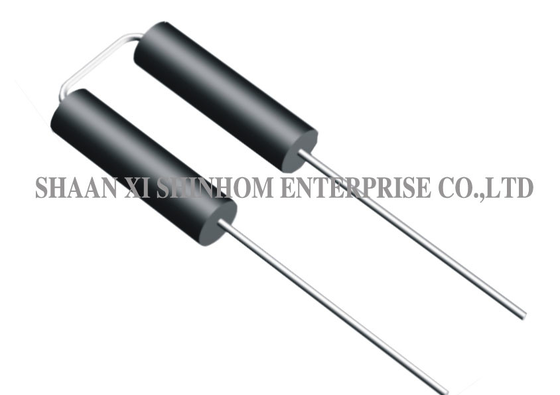

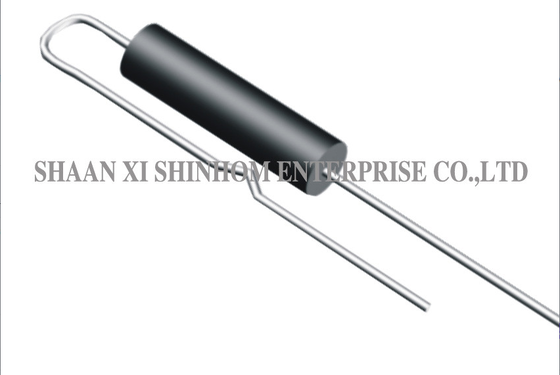

Perle de ferrite RH35 pour insertion automatique sur cartes PC

La perle de ferrite RH35 est spécialement conçue pour l'insertion automatique sur les cartes PC. Elle utilise une structure à fils et un noyau en ferrite nickel-zinc (NiZn), offrant une excellente suppression des interférences électromagnétiques à haute fréquence sur une large plage de fréquences. Le produit empêche efficacement le retour de signal indésirable et les oscillations parasites. Il supprime les pics de tension et de courant dans les circuits, offrant une protection fiable aux dispositifs à semi-conducteurs. Plusieurs modèles sont disponibles pour répondre à différentes exigences de suppression d'interférences. Les méthodes de soudage supportent le soudage à la vague et le soudage par refusion. La résistance à la flexion des fils est de ≥24,5N. Il est largement utilisé dans la suppression des interférences électromagnétiques sur cartes PC, le filtrage d'alimentation, la suppression du bruit sur les lignes de signal et divers circuits de protection de semi-conducteurs.

Caractéristiques

• Noyau de perle de ferrite à fils pour insertion automatique sur cartes PC
• Les noyaux de type RH sont produits pour l'insertion automatique sur cartes PC
• Empêche le retour de signal indésirable et les oscillations parasites
• Les filtres RH suppriment les pics de tension et de courant dans les circuits et protègent les dispositifs à semi-conducteurs
• Noyau en ferrite de NiZn, un matériau qui fonctionne sur une large plage de fréquences
• De nombreux types différents pour la meilleure suppression d'interférences possible
• Température de fonctionnement : -55°C à +80°C

Applications

• Suppression des interférences électromagnétiques sur cartes PC
• Filtrage du bruit sur les lignes d'alimentation
• Suppression des interférences sur les lignes de signal
• Protection des dispositifs à semi-conducteurs
• Suppression du bruit des alimentations à découpage
• Protection contre les interférences électromagnétiques des circuits numériques
• Suppression des oscillations parasites des circuits à haute fréquence
• Filtrage des interférences électromagnétiques des équipements de contrôle industriel

Remarques :

• Impédance : HP4191A ou HP4194A HP4395A
• Méthodes de soudage : Vague, Refusion
• Température de fonctionnement : -25°C à +85°C
• Température de stockage : -55°C à +125°C
• Résistance à la flexion des fils : 24,5N Min

Pour plus de noyaux de ferrite de suppression d'interférences électromagnétiques, veuillez visiter notre site Web ou nous contacter.

FAQ

Q : Quelles sont les caractéristiques des noyaux en ferrite nickel-zinc (NiZn) ?

R : La ferrite nickel-zinc offre une résistivité élevée et d'excellentes caractéristiques à large bande. Elle présente de faibles pertes dans le noyau à hautes fréquences, ce qui la rend adaptée aux applications de suppression des interférences électromagnétiques des bandes MHz aux GHz. Comparé à la ferrite manganèse-zinc, le matériau NiZn est plus adapté à la suppression des interférences à haute fréquence.

Q : Comment la perle de ferrite à fils permet-elle l'insertion automatique ?

R : La série RH35 utilise un espacement de broches et des dimensions de fils standardisés. Elle est compatible avec les machines d'insertion automatique (inséreuses de composants verticales/horizontales automatiques), permettant une production automatisée à haute vitesse et améliorant l'efficacité de l'assemblage des cartes PC.

Q : Comment ce produit supprime-t-il les pics de tension et de courant ?

R : La perle de ferrite présente une impédance élevée à hautes fréquences, convertissant l'énergie des pics à haute fréquence en chaleur et la dissipant. Cela supprime les pics de tension et de courant, protégeant les dispositifs à semi-conducteurs en aval des surtensions/surintensités transitoires.
