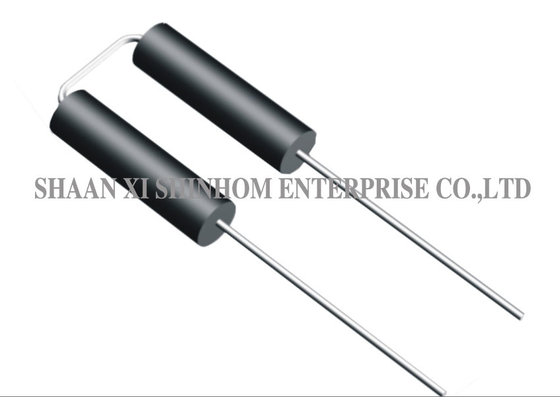

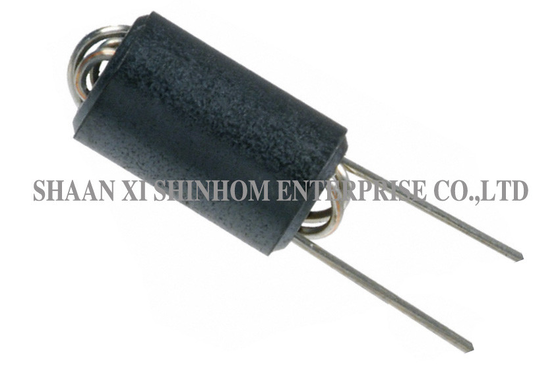

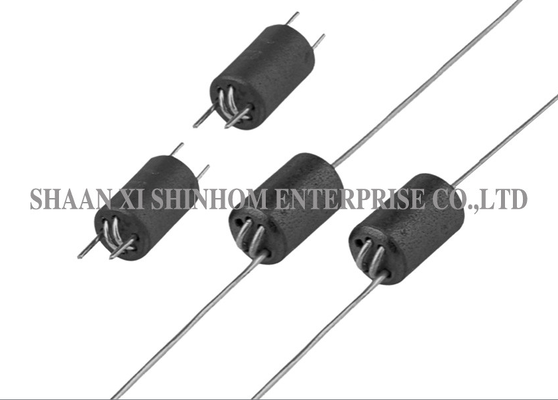

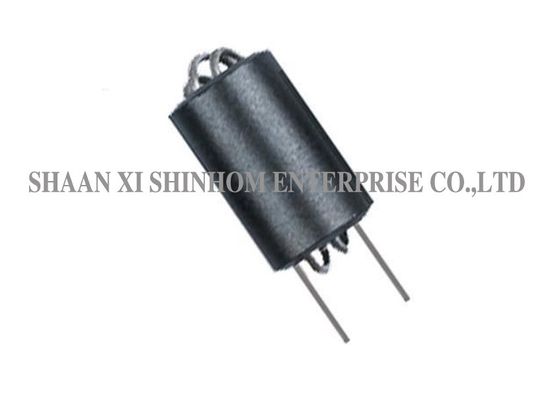

Bobine d'arrêt à large bande axiale série R6H, ferrite Ni-Zn pour suppression EMI/RFI sur carte PC

Q : Comment choisir le nombre de tours pour la perle de la série R6H ?

R : Un nombre de tours plus élevé offre une impédance plus élevée dans la plage de basses fréquences et une suppression EMI plus forte, mais occupe plus d'espace sur le PCB. 1,5 à 2,0 tours conviennent à la suppression EMI générale. 2,5 à 3,0 tours conviennent aux applications nécessitant une suppression plus forte des basses fréquences. La sélection doit être basée sur la fréquence d'interférence et les exigences de suppression.

Q : Quels sont les avantages de la ferrite nickel-zinc (Ni-Zn) par rapport à la ferrite manganèse-zinc (Mn-Zn) ?

R : La ferrite nickel-zinc offre une résistivité plus élevée et de meilleures caractéristiques à large bande. Elle a une perte de noyau plus faible dans la plage de hautes fréquences (MHz-GHz), ce qui la rend particulièrement adaptée aux applications de suppression EMI/RFI à haute fréquence. La ferrite manganèse-zinc a de meilleures caractéristiques à basse fréquence mais une perte plus élevée à haute fréquence.

Q : Quels sont les avantages du boîtier axial traversant ?

R : Le boîtier axial traversant convient aux processus de soudure à la vague. Les fils s'étendent des deux extrémités le long de l'axe, permettant un montage horizontal facile et une insertion automatisée. Il convient aux conceptions traditionnelles de cartes PC traversantes et à la production en petits et moyens volumes.

Q : Comment la série R6H aide-t-elle les produits à répondre aux exigences FCC Partie 12 Classe B ?

R : Les perles de la série R6H suppriment efficacement le bruit de rayonnement haute fréquence sur les cartes PC et les câbles. Elles réduisent les niveaux d'émissions rayonnées dans la bande de 30 MHz à 1 GHz, aidant les produits à respecter les limites d'émissions rayonnées de la FCC Partie 12 Classe B.
