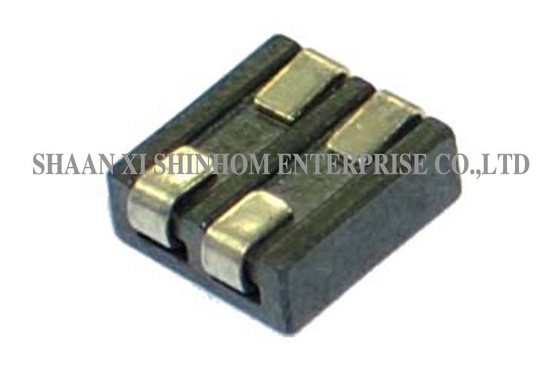

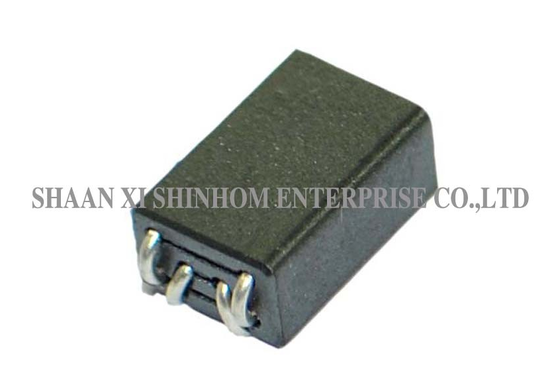

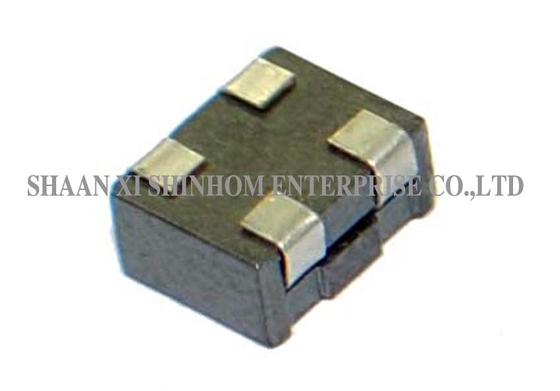

Inducteur à perles de puces ferrites suppression EMI haute fréquence pour le filtrage du bruit et les alimentations

Cet inducteur à perle de ferrite CMS utilise un boîtier à montage en surface de type SMB. Il offre une suppression des interférences électromagnétiques à haute fréquence et des caractéristiques de flux nul. Le produit offre une faible résistance CC et une capacité de courant élevée (courant nominal). Des perles de ferrite axiales traversantes sont également disponibles en option. Il est largement utilisé dans les équipements de filtrage de bruit, les alimentations, les appareils sans fil mobiles, les convertisseurs CC-CC, les appareils GPS, les équipements de communication sans fil, les systèmes réseau et les filtres xDSL. Il est également utilisé pour la protection contre les interférences électromagnétiques dans les disques durs d'ordinateur et les cartes PC, filtrant efficacement le bruit EMI provenant de sources d'interférences externes telles que les radios de voiture, les téléphones portables et les magnétoscopes.

• Perles bobinées à montage en surface avec haute fréquence et suppression des interférences électromagnétiques
• Inducteur à perles à faible résistance CC et courant nominal élevé

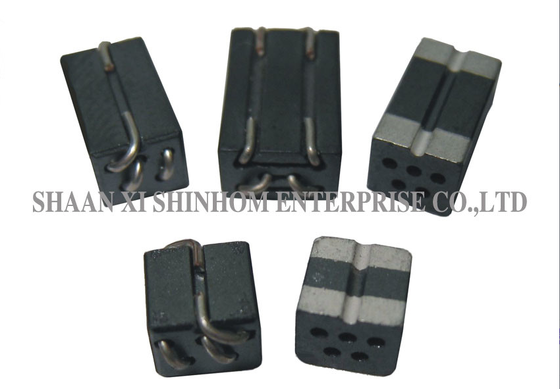

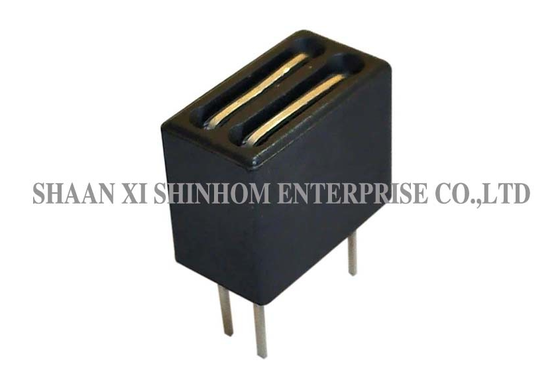

• Perles de ferrite axiales traversantes pour la suppression des interférences électromagnétiques
• Perles de ferrite traversantes de construction irrégulière
• Perles de ferrite traversantes adaptées à la mesure FCC et CEM

• Dispositifs de filtrage de bruit
• Alimentations
• Circuits de contrôle de piste et SCR
• Modems, PDP, LCD et convertisseurs TV
• Radios mobiles, convertisseurs CC/CC
• Appareils GPS
• Équipements de communication sans fil
• Systèmes réseau, filtres xDSL
• Disque dur d'ordinateur et carte PC pour filtrer les interférences électromagnétiques provenant de sources externes telles que les radios de voiture, les téléphones portables et les magnétoscopes

• Impédance : 20Ω de référence @25MHz
• Impédance : 33Ω de référence @100MHz (25Ω min)
• Impédance : 36Ω de référence @300MHz
• Résistance CC : 0,75 mΩ max
• Courant nominal : 15A max
• Tension nominale : 280Vcc max
• Température de fonctionnement : -40°C ~ +125°C

Pour plus de noyaux de ferrite de suppression EMI, veuillez visiter notre site Web ou nous contacter.

R : La conception à flux magnétique nul signifie que la perle n'a pas de flux de polarisation CC dans le noyau dans des conditions de fonctionnement normales. Cela évite la saturation du noyau, garantissant des caractéristiques d'impédance stables et une suppression efficace des interférences électromagnétiques, même dans des conditions de courant élevé.

R : Le type SMB (Surface Mount Bead) est un boîtier de perle à montage en surface standardisé avec des dimensions de pastille et des spécifications définies. Il est compatible avec les équipements de placement SMT automatisés, adapté à la production en grand volume et aux conceptions de PCB compactes.

R : La perle de ferrite est installée au point d'entrée des lignes de signal ou des lignes d'alimentation. Elle présente une impédance élevée aux signaux d'interférence à haute fréquence, convertissant l'énergie du bruit EMI externe en chaleur et la dissipant, empêchant ainsi les signaux d'interférence d'entrer dans le circuit interne de la carte PC.
