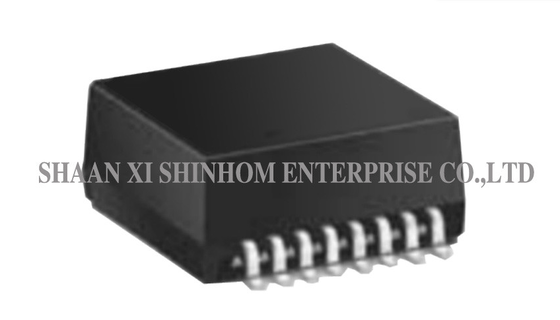

Module magnétique LAN-400 Series Quad Port 10/100Base-T pour commutateurs et routeurs

Modules magnétiques LAN-400 de la série 10/100 Base-T,Modules magnétiques LAN à port unique 40PIN Transformateur

LeSérie LAN-400Le module magnétique 10/100Base-T Ethernet à 4 ports est conçu pour les applications d'équipement réseau multi-ports.Le produit est conforme à la norme IEEE802.3 Ethernet standard. L'inductivité du circuit ouvert est de 350μH minimum (@8mA bias). La perte d'insertion est ≤1.1dB (1-100MHz). La tension d'isolation est de 1500VRMS.L'emballage à montage de surface convient aux lignes de production SMT automatiséesIl est largement utilisé dans les commutateurs à 4 ports, les routeurs, les cartes d'interface réseau, les équipements Ethernet industriels et les appareils d'alimentation PoE.

Caractéristiques

• Compatible avec la norme IEEE 802.3 Ethernet
• Quad Port
• Montage à la surface
• Inductivité: 350 μH Min @ Idc=8mA
• Perte d'insertion: -1,1 dB max @ 1-100 MHz
• Le débit est de 1500 VRMS min.
• Méthodes de soudage: ondes, reflux
• Température de fonctionnement: de 0 à 70 °C
• Température de stockage: - 55°C à 125°C

Applications

• Commutateurs Ethernet à 4 ports

• Routeurs réseau

• Cartes d'interface réseau (NIC)

• Équipement Ethernet industriel

• Appareils d'alimentation électrique PoE

• Modules de réseau intégrés

• Équipement de réseau multi-ports

• Équipement d'accès à haut débit

Questions fréquentes

Q: Quels sont les avantages de la conception intégrée à 4 ports?

A: Je suis désolé.La conception intégrée à 4 ports intègre quatre transformateurs Ethernet indépendants dans un seul module.réduit les coûts d'assemblage, et améliore l'efficacité de la production.

Q: Quel est le paramètre d'inductivité en circuit ouvert (OCL) de ce produit?

A: Je suis désolé.L'inductivité en circuit ouvert est de 350 μH minimum (@8 mA de courant de biais), assurant l'intégrité de la transmission du signal et la capacité de rejet en mode commun dans des conditions de fonctionnement typiques.

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans un délai de 3 à 5 jours ouvrables.Le délai de livraison des commandes de masse est généralement de 2 à 8 semaines..
