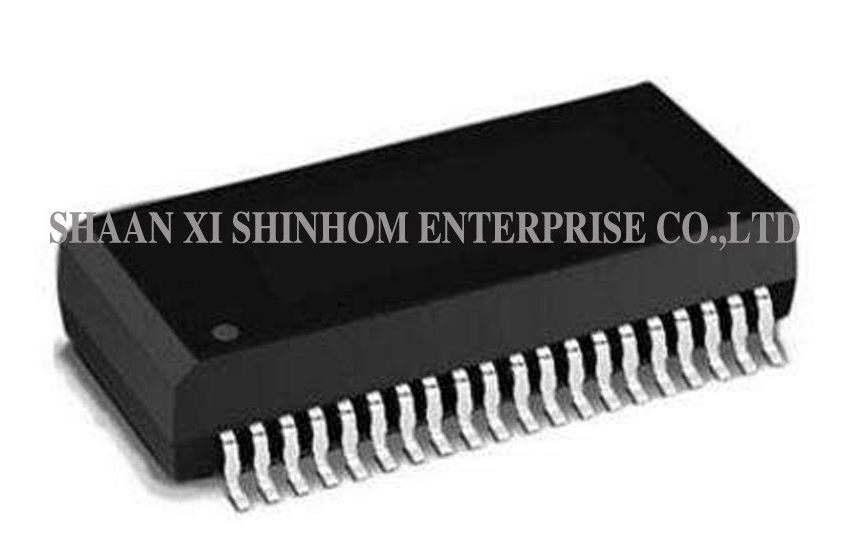

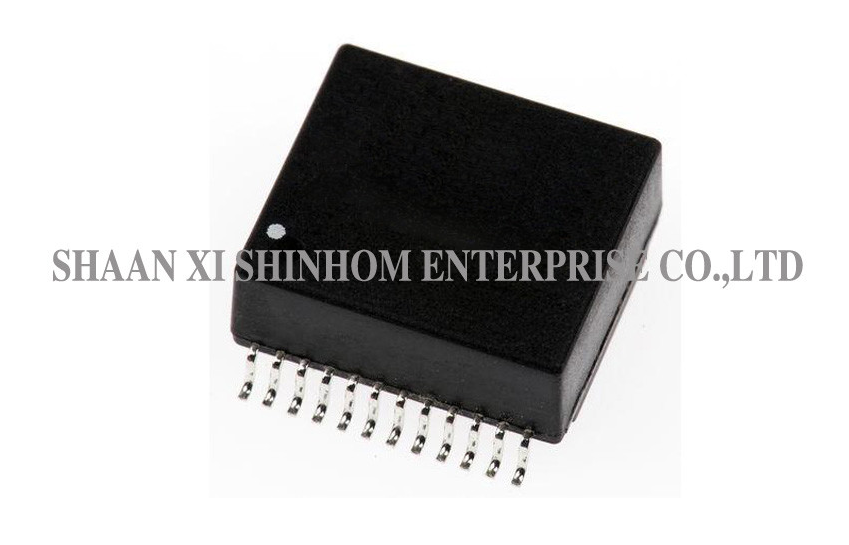

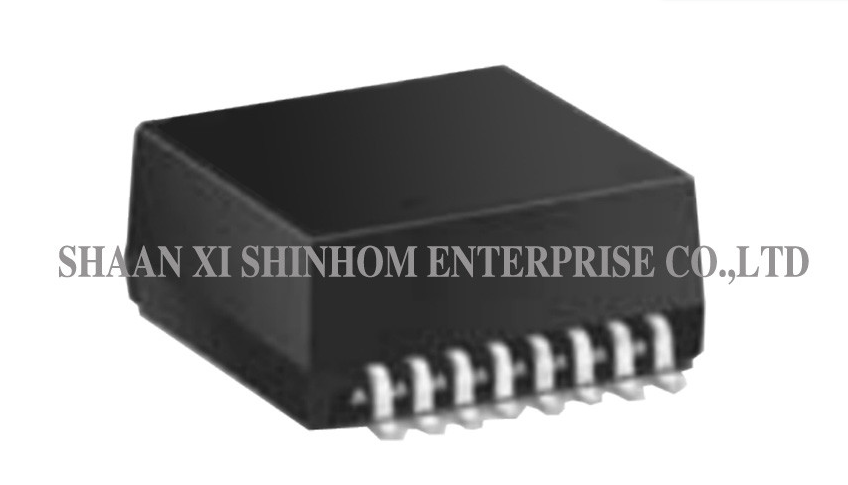

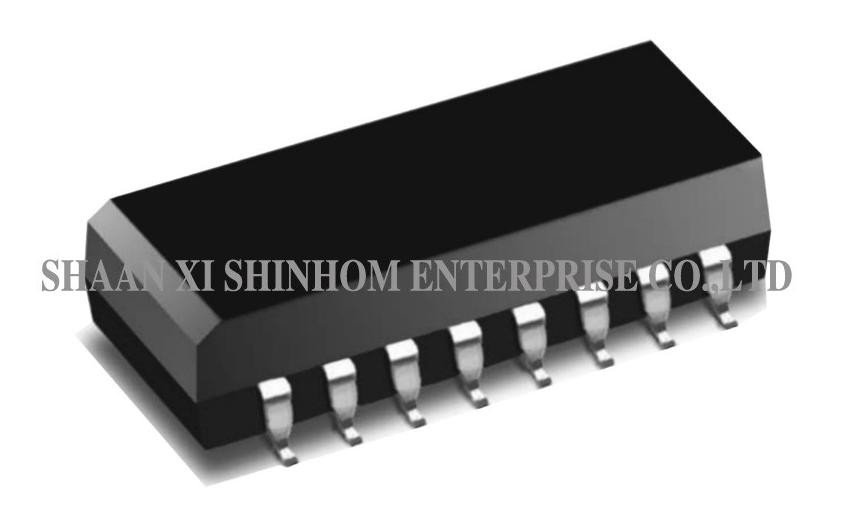

Module magnétique 1000 Base-T série LAN-1000 pour commutateurs et routeurs

5000 pièces
MOQ
Négociable
Prix
1000 Base-T Magnetics Module LAN-1000 Series for Switches and Routers
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Ratio de virages: 1:1
Perte d'insertion: 1,0 dB maximum à 1-100 MHz
C.O.L.: 350 uH min. Polarisation CC 8 mA (côté ligne)
Vitesse: 1000Base-T
Salut-pot: 1500 Vrms
Installation: smt
Mettre en évidence:

Module magnétique LAN 1000 Base-T

,

Transformateur Ethernet série LAN-1000

,

Module LAN Ethernet pour commutateurs
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: LAN-1000
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 100 000/mois
Description de produit

Modules de magnétisation LAN-1000 de la série 1000 Base-T, transformateur électrique Ethernet Lan, connecteur SMT de type POE+

LeSérie LAN-1000Le module magnétique Gigabit Ethernet est conçu pour 1000 applications réseau Base-T. Il prend en charge la communication full-duplex et la fonction d'alimentation PoE+.1 ratio de virage et est conforme à la norme IEEE802.3 standard. La perte d'insertion est ≤1,0 dB (1-100MHz). L'inductivité du circuit ouvert est de 350μH (@8mA bias). La tension d'isolation est de 1500VRMS.Le paquet de montage de surface prend en charge à la fois les processus de soudage par ondes et de soudage par refluxIl est largement utilisé dans les commutateurs Gigabit Ethernet, les routeurs, les cartes d'interface réseau, les appareils d'alimentation PoE + et les équipements de réseau industriels.

Caractéristiques

  • 1Ratio des tours
  • Compatible avec le Full Duplex
  • Conforme à la norme IEEE 802.3
  • Perte d'insertion: 1,0 dB max @ 1-100 MHz
  • OCL:350μH Min 8mA de déviation en courant continu (côté de ligne)
  • Pour les appareils à haute puissance: 1500 VRMS
  • Méthodes de soudage: ondes, reflux
  • Température de fonctionnement: de 0 à 70 °C
  • Température de stockage: - 55°C à 125°C

Applications

  • Commutateurs Gigabit Ethernet
  • Routeurs réseau
  • Cartes d'interface réseau (NIC)
  • Appareils d'alimentation électrique PoE+
  • Caméras réseau
  • Points d'accès sans fil (AP)
  • Équipement Ethernet industriel
  • Modules de réseau intégrés

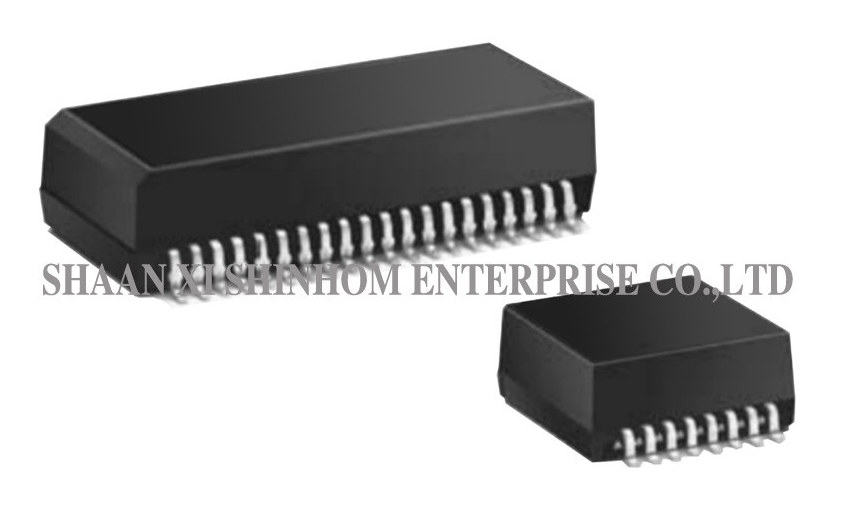

Module magnétique 1000 Base-T série LAN-1000 pour commutateurs et routeurs

Nous offrons une large gamme de produits, qui peuvent tous être conçus sur mesure pour répondre à vos besoins spécifiques.

  • Les inducteurs
  • Transformateurs à haute fréquence
  • Transformateurs d'isolation vidéo et audio
  • Transformateurs RF et Balun
  • Transformateurs de capteurs de courant
  • Transformateurs de puissance par stratification
  • Transformateurs à large bande
  • Transformateurs encapsulés
  • Transformateurs toroïdaux
  • Filtre EMI
  • Étouffements en mode commun
  • Magnétique télécom
  • Noyaux et bobines de ferrite
  • Autres magnétiques

Questions fréquentes

Q: Que signifie la compatibilité PoE+?

A: Je suis désolé.La compatibilité PoE+ (IEEE802.3at) signifie que le transformateur prend en charge la transmission simultanée de puissance et de données par câbles Ethernet, fournissant jusqu'à30 WIl convient aux appareils réseau nécessitant une alimentation plus élevée.

Q: Quel est le paramètre d'inductivité en circuit ouvert (OCL) de ce produit?

A: Je suis désolé.L'inductance en circuit ouvert est de 350 μH minimum (@8 mA de courant de biais), assurant l'intégrité de la transmission du signal et la capacité de rejet en mode commun dans des conditions de fonctionnement typiques,répondant aux exigences de performance Gigabit Ethernet.

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans un délai de 3 à 5 jours ouvrables.Le délai de livraison des commandes de masse est généralement de 2 à 8 semaines..
