Sensor de courant à effet Hall HBC100LAHS5 100A Isolement galvanique pour les entraînements à fréquence variable et l'énergie éolienne

Négociation
MOQ
Négociable
Prix

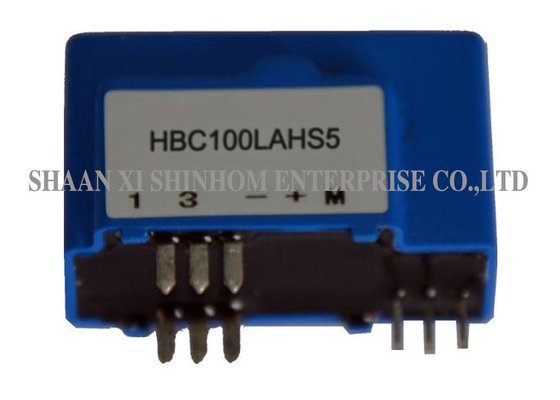

Hall Effect Current Sensor HBC100LAHS5 100A Galvanic Isolation for Variable Frequency Drives and Wind Power
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Tension d'alimentation: +5V±5%
Saisir: 100A
Sortir: ±0,625V±0,5%
Installation: Montage de PCB
Certification: CE, RoHS, ISO
Matière plastique: Les tests de dépistage doivent être effectués sur des échantillons de produits chimiques.
Mettre en évidence:

Hall Effect Current Sensor 100A

,

Détecteur d'effet Hall Isolement galvanique

,

Capteur de courant pour entraînements à fréquence variable
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC100LAHS5
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit

Le HBC100LAHS5 capteur de courant à effet Hall en boucle fermée utilise un principe de boucle fermée (compensation), offrant une isolation électrique entre les circuits primaire et secondaire. Il mesure avec précision les courants CC, CA ou pulsés avec une plage de mesure de 0-100A et un rapport de transformation de 1:1200. Le produit a une tension d'alimentation de +5V±5% et une tension de sortie nominale de ±0.625V±0.5%. Il offre une grande précision et une installation facile. Il est largement utilisé dans les onduleurs, la variateurs de vitesse CA/CC, la ASI, la alimentations à découpage, la détection de courant photovoltaïque, la mesure de boîtier de raccordement de nouvelle énergie, la détection de courant éolien, la détection de courant d'équipement de recharge de VE, la applications automobiles de type "drive-by-wire", la conversion de fréquence des appareils ménagers, la compresseurs d'air automatiques, la détection de courant de batterie hybride, et les systèmes de direction assistée électrique automobile.

Caractéristiques :
  • Boucle fermée
  • Courants de fonctionnement : 0 à 100A
  • Alimentation : +5V±5%
  • Tension de sortie nominale : ±0.625V±0.5%
  • Classe de haute précision
  • Montage facile
Applications :
  • Applications onduleur
  • Variateur de vitesse CA/CC
  • Alimentations sans interruption (ASI)
  • Alimentations à découpage (SMPS)
  • Applications de courant photovoltaïque (PV)
  • Mesure de boîtier de raccordement de nouvelle énergie
  • Détection de courant dans l'industrie éolienne
  • Détection de courant d'équipement de recharge de véhicule électrique
  • Application automobile "By-wire"
  • Conversion de fréquence des appareils ménagers
  • Application compresseur d'air automatique
  • Détection de courant de batterie hybride
  • Application de système de direction assistée électrique automobile
DONNÉES ÉLECTRIQUES :
HBC100LAHS5
Courant d'entrée nominal (Ipn)100A
Plage de courant de test (Ip)±240A
Rapport de transformation (Np/Ns)1:1200T
Tension de sortie nominale±0.625±0.5%V
Tension d'alimentation+5±5%V
Courant de consommation20+ Ip *( Np/Ns)mA
Tension de décalage2.5±0.4%V
Tension de référence (VR)2.5±0.5%V
Tension de référence externe2.0-2.8V
Dérive de la tension de décalage≤±0.1mV/℃
Dérive de la tension de sortie≤±0.05mV/℃
Linéarité (Ip=0-±Ipn)≤±0.2%FS
Classe≤±1.0%
di/dt＞100A/µS
Temps de réponse (100A/µS, 10%～90%)≤1µS
Bande passante (-3db)DC～100KHZ
Tension d'isolement (50Hz, CA, 1min)5.0KV
Température de fonctionnement (TA)-40～+85℃
Température de stockage (TS)-40～+105℃
Poids brut (M)22g

Sensor de courant à effet Hall HBC100LAHS5 100A Isolement galvanique pour les entraînements à fréquence variable et l'énergie éolienne

Notes : Les spécifications du produit peuvent être personnalisées

FAQ
Q : Quel est le principe de fonctionnement d'un capteur à effet Hall en boucle fermée ?
R : Un capteur à effet Hall en boucle fermée utilise un élément Hall pour détecter le champ magnétique généré par le courant mesuré. Le signal de sortie pilote une bobine de compensation pour générer un champ magnétique opposé, ramenant le flux magnétique net dans le noyau à zéro. Le courant de compensation est proportionnel au courant mesuré, fournissant des résultats de mesure de haute précision et à faible dérive de température.
Q : Que signifie un rapport de transformation de 1:1200 ?
R : Un rapport de transformation de 1:1200 signifie que le rapport du courant primaire au courant de compensation secondaire est de 1:1200. Par exemple, un courant primaire de 100A correspond à environ 83,3 mA de courant de compensation secondaire, qui est converti en une sortie de tension de ±0.625V via la résistance intégrée.
Q : Pour quelles applications de nouvelle énergie ce produit convient-il ?
R : Ce produit convient à la détection de courant photovoltaïque, à la mesure de boîtier de raccordement de nouvelle énergie, à la détection de courant éolien, à la détection de courant d'équipement de recharge de VE et à la détection de courant de batterie hybride dans le domaine des nouvelles énergies.
Q : Comment demander des échantillons ? Quel est le délai de livraison ?
R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2 à 8 semaines.
