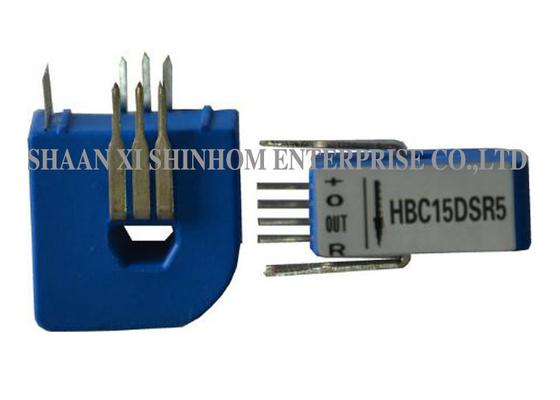

Capteur de courant à effet Hall série HBC-DSR5 40A sortie analogique pour régulation de vitesse VF et protection PV

Négociation
MOQ
Négociable
Prix
Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Tension d'alimentation: +5V±5%
Entrée nominale: 6A,15A,25A,40A
Sortie nominale: 0,625 V ± 0,5 %
Indice IP: IP44
Certification: CE, RoHS, ISO
Personnalisé: Oui
Mettre en évidence:

Capteur de courant à effet Hall 40A sortie analogique

,

Capteur à effet Hall pour régulation de vitesse VF

,

Capteur de courant avec protection PV
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC-DSR5
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit

Le capteur de courant à effet Hall en boucle fermée de la série HBC-DSR5 utilise le principe d'équilibre magnétique (effet Hall en boucle fermée), offrant une isolation électrique entre les circuits primaire et secondaire. Il mesure avec précision les courants continus, alternatifs, pulsés et irréguliers. Le produit utilise une alimentation unique avec sortie analogique en tension et un assemblage flexible. Il est conforme aux normes ignifuges UL94-V0, certifié selon le système de gestion de la qualité automobile IATF16949, et certifié RoHS et CE. Il est largement utilisé dans les variateurs de fréquence, les alimentations à découpage, les onduleurs, les équipements de conversion, les équipements industriels (machines à souder, machines textiles, etc.), la protection solaire photovoltaïque et la production d'énergie éolienne.Caractéristiques :

Équilibre magnétique (effet Hall en boucle fermée)
  1. Conforme UL 94-V0
  2. Certifié IATF16949, RoHS et CE
  3. Assemblage flexible
  4. Alimentation unique
  5. Applications :
Dispositif de régulation de vitesse VF
  1. SMPS
  2. UPS
  3. Dispositif de conversion
  4. Industrie (machine à souder, machine textile, etc.)
  5. Protection photovoltaïque, solaire
  6. Énergie éolienne
  7. Avantages
Excellente précision, très bonne linéarité
  1. Faible dérive thermique
  2. Large bande passante
  3. Réponse rapide
  4. Haute immunité aux interférences externes
  5. Bonne capacité de surcharge
  6. Faible inductance
  7. DONNÉES ÉLECTRIQUES :
HBC06DSR5
HBC15DSR5 HBC25DSR5 HBC40DSR5 Courant d'entrée nominal
6 15 25 40 A Rapport de transformation
19.2 48 80 120 A Rapport de transformation
960 1200 2000 T T Tension de sortie nominale
0.625±0.5% V V V V Dérive de la tension de décalage
+5±5% V Dérive de la tension de décalage
2.5±0.5% V Dérive de la tension de décalage
2.5±0.75% V Dérive de la tension de décalage
≤±0.5@-40～+85℃ mV/℃ Linéarité
≤±0.2 %FS Classe
≤±0.7 % di/dt
＞50 A/µS Temps de réponse
＜500 nS Bande passante (-1db)
DC～200 KHZ Tension d'isolement
50HZ,1min,2.5 KV Température de fonctionnement
-40～+85 ℃ Notes :
-40～+105 ℃ Notes :

Capteur de courant à effet Hall série HBC-DSR5 40A sortie analogique pour régulation de vitesse VF et protection PV

Les spécifications du produit peuvent être personnaliséesFAQ

Q : Quelle est la différence entre un capteur à effet Hall à équilibre magnétique et un capteur Hall standard ?

R :

les courants continus, alternatifs, pulsés et irréguliers utilise une bobine de compensation pour générer un champ magnétique opposé, ramenant le flux magnétique net dans le noyau à zéro. Cela offre une plus grande précision et une dérive de température plus faible. Un capteur Hall standard en boucle ouverte amplifie directement la sortie de la tension Hall, avec une structure plus simple mais une précision relativement plus faible.Q : Quels types de courant ce capteur peut-il mesurer ?R :

Il peut mesurer

les courants continus, alternatifs, pulsés et irréguliers, ce qui convient à la mesure précise de diverses formes d'onde de courant complexes, répondant aux exigences des variateurs de fréquence, des onduleurs et des applications d'énergie nouvelle.
