Aperçu /Produits/capteur actuel à effet Hall/Capteur de courant à effet Hall HBC-LSR5 Série 50A 0.8V Sortie pour la gestion de la nouvelle énergie et de la batterie

Capteur de courant à effet Hall HBC-LSR5 Série 50A 0.8V Sortie pour la gestion de la nouvelle énergie et de la batterie

5000 pièces
MOQ
Négociable
Prix

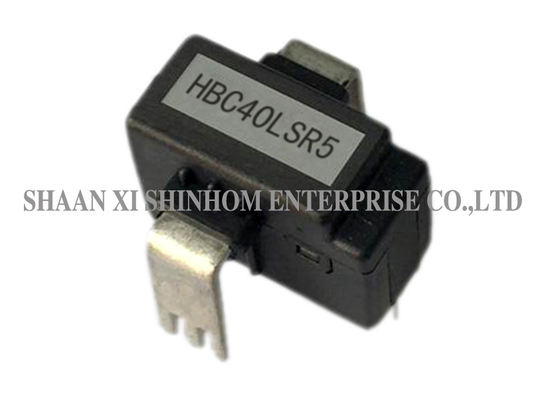

Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Tension d'alimentation: 5V (±5%)
Entrée nominale: 0A à 50A
Sortie nominale: ±0,8V±0,5%
Voltage de décalage: 2,5 V ± 0,5
Dérive de tension de sortie: ≤ ± 0,05 mV/℃
Personnalisé: Oui
Mettre en évidence:

Sensor de courant à effet Hall 50A

,

Sensor de courant à effet Hall 0.8V Sortie

,

Capteur de courant à effet Hall pour la gestion de la batterie
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC-LSR5
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit

Le capteur de courant à effet Hall en boucle fermée de la série HBC-LSR5 utilise l'effet Hall et la méthode d'équilibrage à flux nul pour la mesure, offrant une isolation électrique entre les circuits primaire et secondaire. Il mesure avec précision les courants DC, AC ou pulsés avec une plage de mesure de 0 à 50A. Le produit a une tension d'alimentation de 5V±5% et une tension de sortie nominale de ±0.8V±0.5%. Il offre une grande précision et une installation facile. La personnalisation de différents courants d'entrée nominaux et de courants de sortie est prise en charge. Il est largement utilisé dans le contrôle industriel, la surveillance de puissance, les nouvelles énergies, la gestion de batterie et diverses applications de mesure de courant DC/AC/pulsé.

Caractéristiques :
  • Courants de fonctionnement : 0 à 50A
  • Alimentation : 5V ±5%
  • Tension de sortie nominale : ±0.8V±0.5%
  • Installation facile
  • Grade de haute précision
Applications :
  • Alimentations à découpage (SMPS)
  • Alimentations sans interruption (ASI)
  • Alimentations pour applications de soudage
  • Applications alimentées par batterie
  • Variateurs de vitesse AC et variateurs de moteur servo
  • Convertisseurs statiques pour variateurs de moteur DC
DONNÉES ÉLECTRIQUES :

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Courant d'entrée nominal (IP) 6 10 15 20 25 30 40 50 A
Plage de courant de test ±15 ±25 ±37.5 ±50 ±62.5 ±75 ±100 ±105 A
Rapport de tours (Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Tension de sortie nominale ±0.8±0.5% V
Tension d'alimentation +5±5% V
Tension de décalage 2.5±0.5% V
Tension de référence (VR) 2.5±0.8% V
Tension de référence externe 2.0-2.8 V
Dérive de la tension de décalage ≤±0.1 mV/℃
Dérive de la tension de sortie ≤±0.05 mV/℃
Linéarité (Ip=0-±Ipn) ≤±0.2 %FS
Classe ≤±1.0 %
di/dt ＞50 A/µS
Temps de réponse ≤1 µS
Bande passante (-1db) DC～100 KHZ
Tension d'isolement 2.5@(50HZ,1min) KV
Température de fonctionnement -40～+85 ℃
Température de stockage -40～+105 ℃

Notes : Les spécifications du produit peuvent être personnalisées

Capteur de courant à effet Hall HBC-LSR5 Série 50A 0.8V Sortie pour la gestion de la nouvelle énergie et de la batterie
FAQ

Q : Quel est le principe de fonctionnement de la méthode d'équilibrage à flux nul ?

R : La méthode d'équilibrage à flux nul (effet Hall en boucle fermée) utilise un élément Hall pour détecter le champ magnétique généré par le courant mesuré. Le signal de sortie pilote une bobine de compensation pour générer un champ magnétique opposé, maintenant le flux magnétique net dans le noyau à zéro. Le courant de compensation est proportionnel au courant mesuré, fournissant des résultats de mesure de haute précision et à faible dérive de température.

Q3 : Ce produit prend-il en charge la personnalisation ?

R : Oui. La personnalisation de différents courants d'entrée nominaux et de spécifications de courant de sortie est disponible pour répondre aux exigences diverses des applications. Veuillez contacter notre équipe commerciale pour plus de détails.

Q : Quels types de courant ce capteur peut-il mesurer ?

R : Il peut mesurer avec précision les courants DC, AC et pulsés, ce qui convient à diverses exigences de mesure de formes d'onde de courant complexes.
