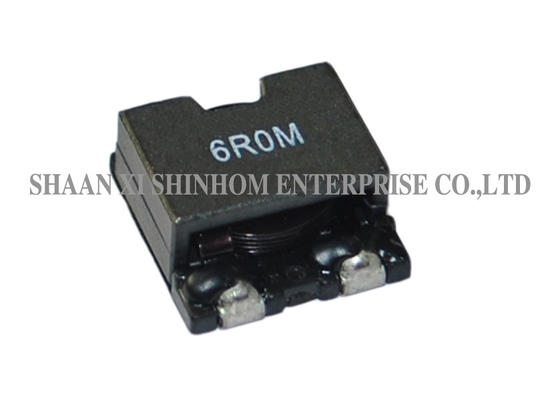

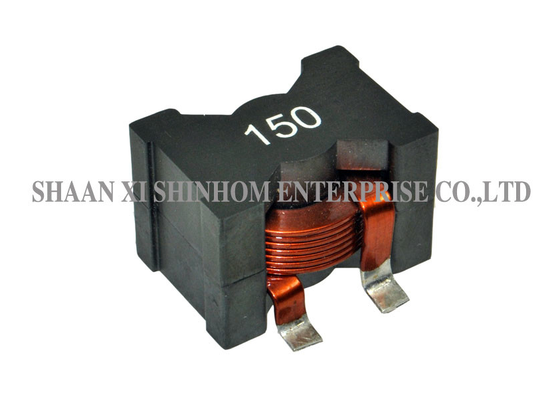

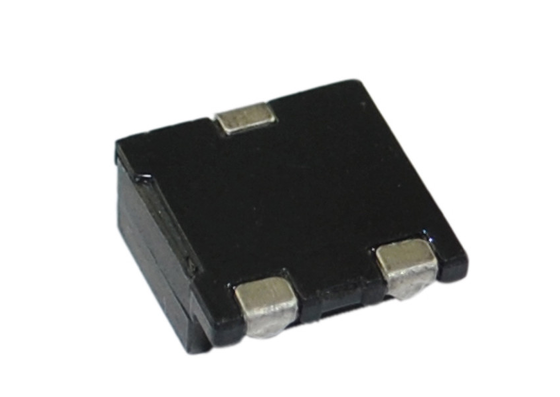

Fil plat de la série CEP104-125HT à courant élevé pour les systèmes de communication et les alimentations électriques automobiles

Inducteurs de puissance à courant élevé série CEP104/105/124/125HT

Lebobine d'induction de puissance CMS blindée série CEP104/105/124/125HTprésente uneconception haute fréquenceet unprocessus de bobinage à fil plat, offrant unestructure blindée,un boîtier discretDCR plus faiblefaible DCR, avec une capacité de courant ultra-élevée jusqu'à28A2 à 8 semainesLeprocessus à fil platoffre une capacité de transport de courant plus forte et une perte de puissance plus faible.Une excellente stabilité thermiqueassure un fonctionnement fiable à long terme dans diverses conditions de travail.Il est largement utilisé dans lesconvertisseurs DC-DC pour ordinateurs portables,les systèmes de communication,les systèmes d'alimentation automobile,les téléviseurs LCD/PDP,les systèmes réseau,les périphériques informatiquesDCR plus faiblealimentations CPU. C'est un choix idéal pour les conceptions d'alimentation à haute densité et à courant élevé.

CARACTÉRISTIQUES :

• Conception haute fréquence
• Construction blindée
• Fil plat utilisé
• Excellente stabilité thermique
• Profil bas, faible DCR.
• Courant très élevé jusqu'à 28A
• Inducteurs personnalisés disponibles

APPLICATIONS :

• Ordinateur portable, convertisseurs DC/DC
• Système de communication
• Alimentation des systèmes automobiles
• Téléviseurs LCD PDP
• Systèmes réseau
• Équipement périphérique informatique
• Alimentation CPU

NOTES :

• Test d'inductance : HP4284A, 100kHz/1V ou équivalent
• RDC : Milliohmmètre QuadTech 1880
• Courant Isat : chute de la valeur L de 65% typ. à IDC par rapport à sa valeur initiale
• Irms : élévation de température 40°C Max Température ambiante de référence
• Soudabilité : 75% du fil de connexion doit être couvert
• Méthodes de soudage : Vague, Refusion
• Température de fonctionnement : -40°C à +105°C
• Température de stockage : -55°C à +125°C
• Résistance à la flexion des bornes : 24,5N Min
• Résistance à l'humidité : ΔL/L≤±10% ΔQ/Q≤±25%

Remarque : Les spécifications du produit peuvent être personnalisées.

FAQ

Q : Quels sont les avantages du bobinage à fil plat par rapport au fil rond traditionnel ?

R : Le fil plat a une plus grande surface, offrant unecapacité de courant plus élevée,unDCR plus faible, et unemeilleure dissipation thermique

. Dans les applications à courant élevé, les inducteurs à fil plat réduisent efficacement la perte de puissance et la perte due à l'effet de peau, améliorant l'efficacité globale, particulièrement adaptés aux applications à courant élevé jusqu'au niveau de 28A.

Q : Quels sont les avantages de la structure blindée ?

R : La structure blindée utilise une conception de circuit magnétique fermé pour confiner le flux magnétique à l'intérieur du noyau. Elle réduit efficacement le flux de fuite et les interférences électromagnétiques avec les circuits sensibles à proximité, améliorant les performances EMC du système.

Q : Quelle est l'importance d'une excellente stabilité thermique ?

R : Une excellente stabilité thermique garantit que l'inducteur maintient des performances électriques stables sur une large plage de températures, le rendant adapté aux applications avec de grandes variations de température telles que l'électronique automobile et les équipements de communication, améliorant la fiabilité du système.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sontgratuitset seront expédiés dans3 à 5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de2 à 8 semaines
