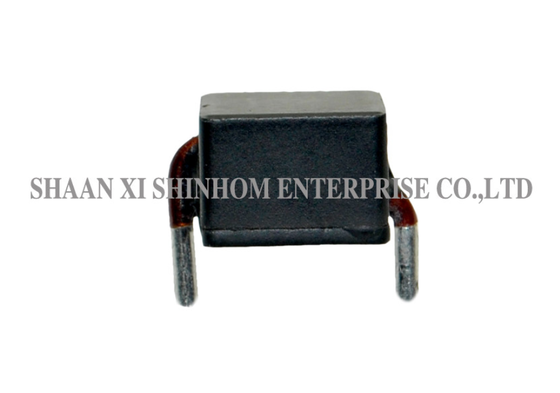

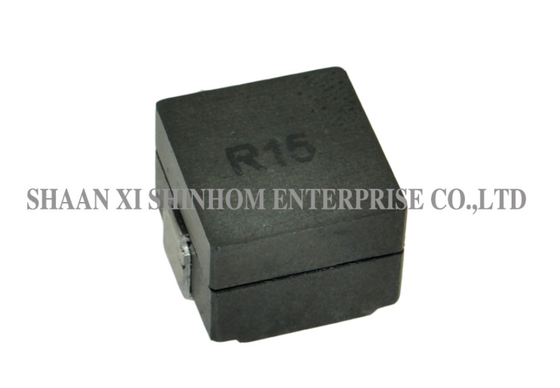

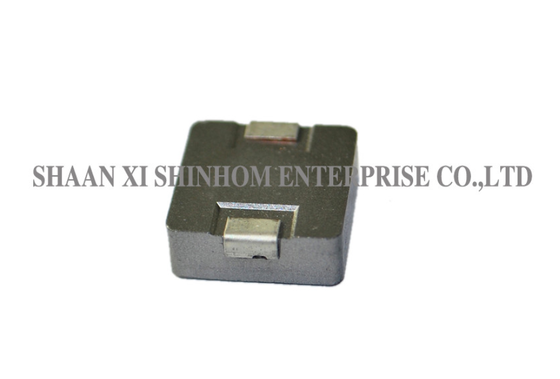

Inducteur de puissance blindé à noyau de fer série HQ1108 pour ordinateurs portables

Inducteur de puissance de courant élevé de la série HQ1108

Leinducteur de puissance à courant élevé de la série HQ1108est fabriqué en utilisant unnoyau blindéetconception de structures composites, spécialement conçue pour les PDA et les ordinateurs portables, assurant le DCR le plus bas, une capacité de courant élevée et un bruit sonore faible.structure robuste et fiabled'une hauteur maximale de8 mmet une empreinte maximale de15.5*11 mmIl est conforme àDirective 2002/95/CE relative à la protection des consommateursIl est adapté auxAppareils électroniques,ordinateurs portables, etserveursIl est un choix idéal pour les applications d'inducteurs de puissance à courant élevé dans la gestion de l'énergie et la conversion CC-DC.

Caractéristiques

• DCR le plus bas par micro-héritage

• Hauteur ± 8 mm maximum.

• L'empreinte est de 15,5*11 mm maximum.

• Capacité de courant ≤ 50 Apk

• Plage d'inductivité de 0,14 à 2,25 μH

• Gère les courants transitoires élevés sans saturation

• Bruit sonore ultra-faible

• Conforme à la directive RoHS 2002/95/CE

Applications:

• Applications PDA/ordinateur portable/ordinateur de bureau/serveur
• Convertisseurs POL à courant élevé
• Fournitures électriques à profil bas, à courant élevé
• Appareils à batterie
• Convertisseurs de courant continu/continu dans les systèmes d'alimentation distribuée
• Convertisseur CC/DC pour un réseau de passerelles programmables sur le terrain (FPGA)

Les États membres

• Fréquence d'essai: 100 kHz / 0,1 Vdc
• L'instrument d'essai : L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER. L'instrument d'essai est un appareil qui est utilisé pour effectuer des essais de détection de la résistance à l'humidité.
• Le courant thermique nominal (Irms) provoquera une augmentation de la température de la bobine d'environ,△T=40°C sans perte de noyau.
• Le courant de saturation (Isat) fera chuter la L0 d'environ 10%
• La température de la pièce (ambiance + augmentation de la température) ne doit pas dépasser 125°C dans les pires conditions de fonctionnement.le débit d'air et d'autres dispositions de refroidissement affectent tous la température de la pièceLa température des pièces doit être vérifiée lors de l'application finale.
• Température de fonctionnement: -40°C - +105°C.
• Température de stockage: -40°C à +105°C.

Note: les spécifications du produit peuvent être personnalisées.

Questions fréquentes

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre un échantillon de demande via notre site web ou par e-mail.à titre gratuitet seront expédiés dans3 à 5 jours ouvrablesLe délai de livraison des commandes de masse est généralement2 à 8 semainesLes produits sur mesure seront confirmés séparément.

Q: Vous soutenez les petites commandes d'essai?

A: Je suis désolé.Oui. Les petites commandes d'essai (inférieures au MOQ standard) peuvent être négociées et recevoir les mêmes normes de qualité et engagements de livraison que les commandes de masse. Veuillez contacter notre équipe de vente pour plus de détails.

Q: Quelle est l'importance du noyau blindé et de la structure composite pour les applications?

A: Je suis désolé.Le noyau blindé réduit les interférences électromagnétiques, tandis que la structure composite offre un bruit audible ultra-faible.le rendant adapté aux convertisseurs POL à courant élevé et aux alimentations à courant élevé à profil basIl est adapté à des applications telles que les PDA, les ordinateurs portables et les serveurs.
