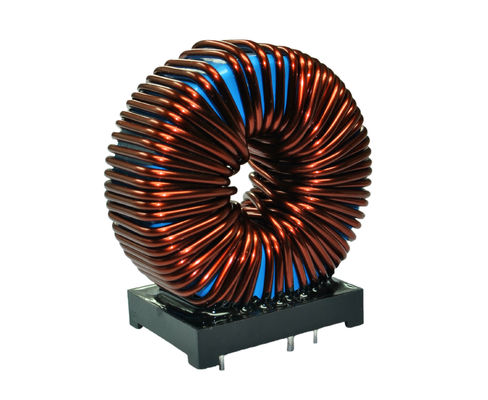

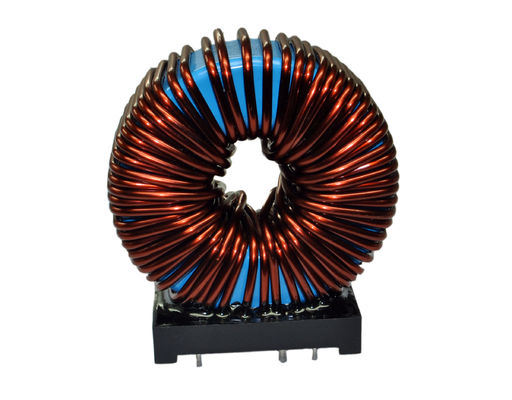

Chaîne toroïdale d'inductance de l'inducteur 800uH de puissance d'inducteur toroïdal à forte intensité de noyau

CARACTÉRISTIQUES :
Le plus bas DCR/μH
Taille : 65mm maximum
Empreinte de pas : 65mm*45mm
Estimation actuelle : jusqu'à 10Apk
Chaîne d'inductance : 800µH

NOTES :.

• Fréquence d'essai : 1.0KHz/0.25Vdc
• Instrument d'essai : L : HP4284A, CH11025, CH3302, CH1320, tension résiduelle METER/Rdc de CH1320S : CH16502, OHMMÈTRE de MICRO d'Agilent33420A.
• Le courant évalué par chaleur (Irms) causera la hausse de la température de bobine approximativement, △T=40℃ sans perte de noyau.
• Le courant de saturation (Isat) fera laisser tomber L0 approximativement 25%
• La température de pièce (ambiante + hausse de temp) ne devrait pas dépasser 125℃ dans des conditions de fonctionnement de pire cas. La conception de circuit, le composant, taille et épaisseur de la trace de carte PCB, flux d'air et tout autre refroidissement provisions tout l'affect la température de pièce. La température de partie devrait être vérifiée dans l'application de fin.
• Température de fonctionnement : -40℃ - +105℃.
• Température de stockage : -40℃ - +105℃.
