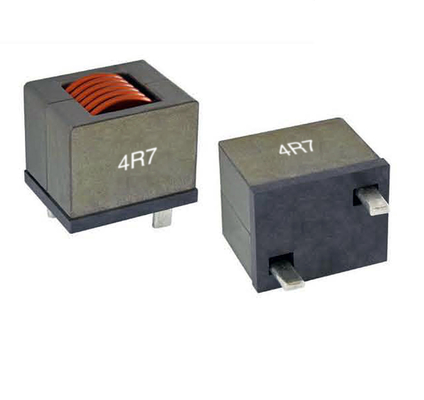

Le noyau d'alliage de fer plongent les inducteurs à forte intensité 80A de puissance pour des inverseurs

L'inducteur à forte intensité d'À travers-trou, noyau en poudre d'alliage de fer plongent les inducteurs à forte intensité de puissance

APPLCATIONS :

• Applications à forte intensité et à hautes températures
• Convertisseurs de DC/DC
• Moteur à forte intensité et suppression de changement de bruit
• Inverseurs

CARACTÉRISTIQUES :

• Opération à hautes températures, jusqu'à 180℃ continu sans le vieillissement
• Bas DCR pour réduire au maximum des pertes et pour réduire la hausse de la température
• La technologie de base en poudre d'alliage de fer fournit à l'inductance et à la saturation stables au-dessus de la température de fonctionnement des pertes satisfaisantes de noyau
• La saturation douce donne la diminution prévisible d'inductance avec l'augmentation de l'indépendant actuel de C.C de la température
• Le terminal standard est dépouillé et étamé pour le support traversant de trou mais d'autres configurations terminales telles que le cuivre nu, le SMD, et la goupille d'ajustement de presse sont disponibles sur demande
• Les options faites sur commande sont disponibles

Note :

• Tout l'essai est mis en référence à 25℃ ambiant
• Gamme de température de fonctionnement -40℃ à +180℃
• La température de pièce (ambiante + temp. la hausse) ne devrait pas dépasser des conditions de fonctionnement de pire cas de 180℃ Cunder. La conception de circuit, le placement composant, taille et épaisseur de la trace de carte imprimée, flux d'air et d'autres dispositions de refroidissement affectent tout la température de pièce. La température de partie devrait être vérifiée dans l'application de fin
• Tension d'isolement, bobine à creuser : 350 volts continu, 60s, maximum de 5 mA.
• Le courant évalué de la chaleur (Irms) causera la hausse de la température de bobine approximativement,△ T=40℃ sans perte de noyau.
• Le courant de saturation (Isat) fera laisser tomber L0 approximativement 30%

Note : Des spécifications produit peuvent être adaptées aux besoins du client.
