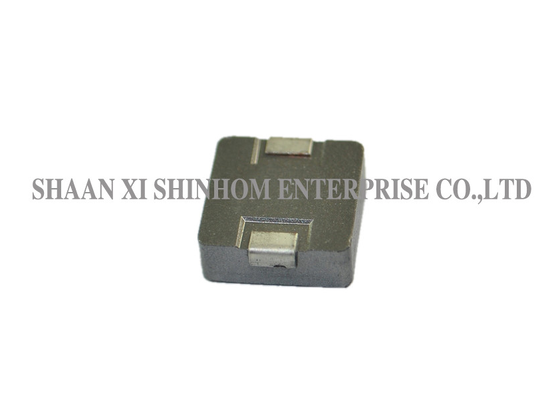

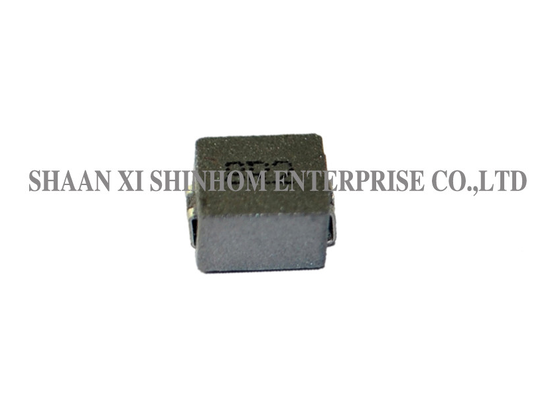

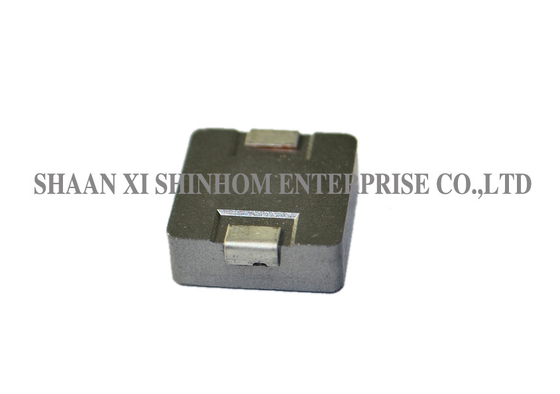

Inductance blindée CMS à courant élevé série LPM0402/0603 pour systèmes d'alimentation distribuée et appareils portables

La inducteur de puissance CMS blindé de la série LPM0402/0603 présente une structure composite et une conception blindée, offrant le plus faible DCR/µH pour sa taille de boîtier et une réponse haute fréquence (jusqu'à 5,0 MHz), gérant efficacement les pics de courant transitoire élevés sans saturation.La structure composite réduit considérablement le bruit audible. Le boîtier offre une excellente protection contre l'humidité, la corrosion et l'environnement.Il est largement utilisé dans les PDA/ordinateurs portables/ordinateurs de bureau/serveurs, les convertisseurs POL à courant élevé, les alimentations à courant élevé à profil bas, les appareils alimentés par batterie, les systèmes d'alimentation distribuée, et les convertisseurs CC-CC pour alimentations FPGA. C'est un choix idéal pour les conceptions d'alimentation compactes à haute densité.

CARACTÉRISTIQUES :

• Construction blindée
• Plage de fréquences jusqu'à 3,0-5,0 MHz
• Plus faible DCR/µH
• Gère les pics de courant transitoire élevés sans saturation
• Bruit de bourdonnement ultra faible, grâce à la construction composite
• Corps encapsulé offrant une meilleure protection environnementale et une meilleure résistance à l'humidité.
• Tension de tenue diélectrique plus élevée par rapport aux IHLP
• Encapsulant ignifuge (UL 94 V-0)
• Boîtier résistant à la corrosion
• Conforme à la directive RoHS 2002/95/CE

APPLICATIONS :

• Applications PDA/ordinateurs portables/ordinateurs de bureau/serveurs
• Convertisseurs POL à courant élevé
• Alimentations à courant élevé, profil bas
• Appareils alimentés par batterie
• Convertisseurs CC/CC dans les systèmes d'alimentation distribuée
• Convertisseur CC/CC pour réseau logique programmable (FPGA)

NOTES :

• Fréquence de test : 100 kHz / 0,25 Vcc
• Instrument de test : L : HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc : CH16502, Agilent 33420A MICRO OHMMETER.
• Le courant nominal de chaleur (Irms) provoquera une élévation de température de la bobine d'environ, ΔT=40℃ sans perte de noyau.
• Le courant de saturation (Isat) provoquera une chute d'environ 20 % de L0
• La température de la pièce (ambiante + élévation de température) ne doit pas dépasser 125℃ dans les pires conditions de fonctionnement. La conception du circuit, les composants, la taille et l'épaisseur des pistes du PCB, le flux d'air et d'autres dispositifs de refroidissement affectent tous la température de la pièce. La température de la pièce doit être vérifiée dans l'application finale.
• Température de fonctionnement et température de stockage : -40℃ - +105℃.

Remarque : Les spécifications du produit peuvent être personnalisées.

FAQ

Q : Comment la structure composite réduit-elle le bruit audible ?

R : La structure composite utilise des matériaux de noyau et des processus de remplissage spéciaux pour réduire efficacement les vibrations causées par l'effet magnétostrictif. Cela réduit considérablement le bruit audible dans la plage de fréquences audibles, le rendant particulièrement adapté aux appareils portables sensibles au bruit et aux applications électroniques grand public.

Q : Quels sont les avantages de la structure blindée ?

R : La structure blindée utilise une conception de circuit magnétique fermé pour confiner le flux magnétique à l'intérieur du noyau. Elle réduit efficacement le flux de fuite et les interférences électromagnétiques avec les circuits sensibles à proximité, améliorant les performances EMC du système.

Q : Quelle est l'importance d'un emballage étanche à l'humidité et résistant à la corrosion ?

R : L'emballage offre une excellente protection contre l'humidité, la corrosion et l'environnement. Il garantit que l'inducteur fonctionne de manière stable à long terme dans des environnements difficiles (forte humidité, contamination chimique, etc.), améliorant la fiabilité et la durée de vie du produit.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison des commandes en gros est généralement de 2 à 8 semaines.
