Inducteur CMS multicouche série AIML0603, faible résistance CC, pour appareils de communication et électronique portable

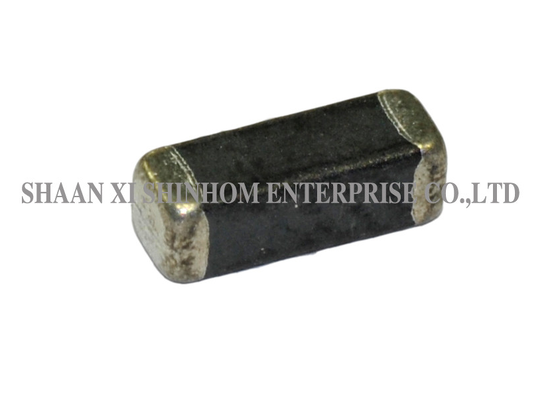

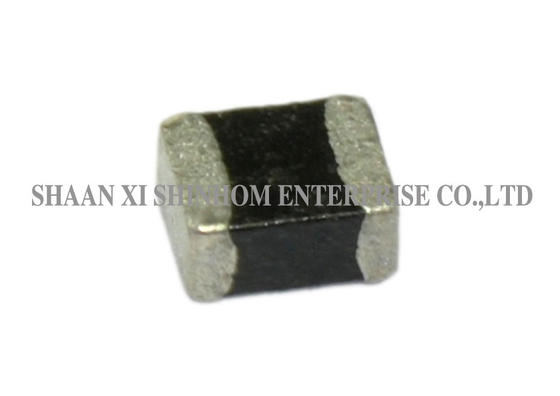

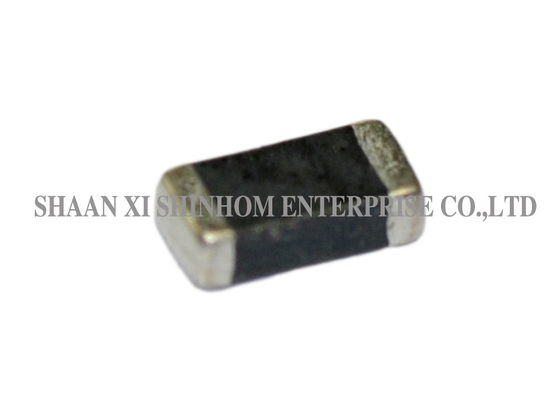

Inducteurs de puce série AIML0603

La série AIML0603 d'inducteurs de puce multicouches présente une conception de circuit magnétique fermé qui empêche efficacement la diaphonie. Elle offre un faible DCR et de haute fiabilité, garantissant l'intégrité de la transmission du signal dans les circuits à haute fréquence. Le produit offre une excellente soudabilité et convient aux processus de montage haute densité et de soudage par refusion. Plusieurs tailles standard de 0402 à 1210 sont disponibles pour répondre aux différentes exigences de disposition des PCB. Il est largement utilisé dans les ordinateurs personnels, les appareils portables, les périphériques de stockage, les équipements médicaux, les instruments de test et de mesure, les imprimantes, les contrôleurs d'automatisation, les convertisseurs et les équipements de communication.

Caractéristiques

• Haute fiabilité
• Tailles 0402 / 0603 / 0805 / 1206 / 1210
• Circuit magnétique fermé
• Évite la diaphonie
• Excellente soudabilité
• Mesures pour se conformer aux normes FCC, VDE, CSA, VCCI et CE
• Le circuit magnétique fermé évite la diaphonie
• Convient pour l'installation haute densité et le soudage par refusion

Applications

1. Ordinateurs personnels
2. Équipement portable
3. CD-ROM, disque dur, modem, imprimantes
4. DSC, DVC, PDA, DVD et HDD
5. Équipement médical
6. Équipement de test/mesure
7. Équipement d'impression
8. Contrôleur d'équipement automatique
9. Convertisseurs
10. Appareil de communication, téléphone portable, GPS, PDA

Informations techniques

1. Test : (Équivalents acceptables) Inductance et Q - HP4195A + HP41951
2. DCR : VOAC-7412
3. SRF : HP8753C
4. Soudabilité : 75 % de la borne
5. l'électrode doit être recouverte Préchauffage : @ 180°C ± 5°C pendant 2-3 minutes Température de soudure : 230°C pendant 4 secondes ± 1 seconde Flux : Immersion dans une solution de méthanol avec colophane pendant 3 à 5 secondes.
6. IDC : Le courant continu auquel la valeur L initiale est diminuée de 5 % avec l'application d'un courant de polarisation CC ou la valeur de courant à laquelle la température de l'élément est augmentée de 20°C
7. Température de fonctionnement : -40°C à +100°C

Remarques : La taille du produit et l'inductance peuvent être personnalisées

FAQ

Q : Quelles tailles de boîtier sont disponibles pour cette série ?

R : Cinq tailles standard sont disponibles : 0402, 0603, 0805, 1206 et 1210. Elles peuvent être sélectionnées de manière flexible en fonction de l'espace du PCB et des exigences d'inductance.

Q : Ce produit convient-il au soudage par refusion ?

R : Oui. Ce produit convient au soudage par refusion avec une excellente soudabilité, ce qui le rend adapté aux lignes de production SMT automatisées et au montage haute densité.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillons via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible (y compris la taille et la valeur d'inductance). Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison des commandes de masse est généralement de 2 à 8 semaines.
