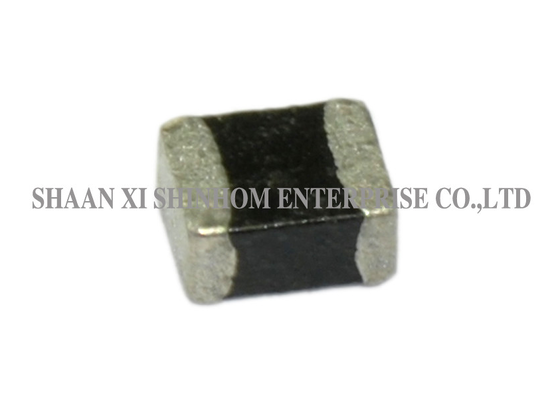

Inducteur de puce de haute fiabilité de la série AIML1210 pour les équipements d'essai/de mesure et de stockage

Inducteurs de puce série AIML1210 à haute fréquence d'auto-résonance, perle de Ferrite d'inducteur de puce multicouche

LeSérie AIML1210inductance à puce multicouchecomporte unconception de circuit magnétique ferméqui empêche efficacement la diaphonie. Il offrehaute fréquence de résonance propreethaute fiabilité, garantissant l'intégrité de la transmission du signal dans les circuits haute fréquence.Le produit convient àmontage haute densitéetbrasage par refusionprocessus. Plusieurs tailles standards de0402 à 1210sont disponibles pour répondre à différentes exigences de disposition des PCB.Il est largement utilisé danséquipement médical,instruments de test et de mesure,appareils portables,CD-ROM,disques durs,modems,imprimantes,DSC,DVC,PDA,DVD, etDisques durs.

Caractéristiques:

• Circuit magnétique fermé
• Évite la diaphonie
• Le circuit magnétique fermé évite la diaphonie
• Convient pour les installations haute densité et le brasage par refusion
• Tailles 0402 / 0603 / 0805 / 1206 / 1210

Applications :

1. Équipement médical
2. Équipement de test/mesure
3. Équipement portatif
4. CD-ROM, Disque dur, Modem, Imprimantes
5. DSC, DVC, PDA, DVD et disque dur

Informations techniques :

1. L'électrode doit être couverte Préchauffer : à 180 ℃ ± 5 ℃ pendant 2-3 minutes Température de soudure : 230 ℃ pendant 4 secondes ± 1 seconde Flux : Émersion dans une solution de méthanol avec de la colophane pendant 3 à 5 secondes.
2. IDC : le courant CC auquel la valeur L initiale est diminuée de 5 % avec l'application d'une polarisation CC ou la valeur du courant auquel la température de l'élément est augmentée de 20 ℃
3. Température de fonctionnement : -40 ℃ à +100 ℃

Remarques : la taille et l'inductance du produit peuvent être personnalisées

FAQ

Q : Quels sont les avantages de la conception à circuit magnétique fermé ?

UN:Le circuit magnétique fermé confine le flux magnétique à l’intérieur du noyau. Il réduit efficacement le flux de fuite et les interférences électromagnétiques sur les circuits environnants, tout en empêchant la diaphonie par couplage magnétique entre les composants adjacents. Dans les configurations PCB haute densité, il améliore considérablement l'intégrité du signal et la compatibilité électromagnétique du système.

Q : Quels sont les avantages d’une fréquence de résonance propre élevée pour la conception de circuits ?

UN:Une fréquence d'auto-résonance élevée permet à l'inducteur de maintenir des caractéristiques inductives à des fréquences plus élevées, évitant ainsi la dégradation des performances causée par les régions capacitives. Il est particulièrement adapté aux circuits résonants haute fréquence, aux filtres et aux applications RF, garantissant des performances d'inductance stables à hautes fréquences.

Q : Quelles tailles d'emballage sont disponibles pour cette série ?

UN:Cinq tailles standards sont disponibles :0402, 0603, 0805, 1206 et 1210. Ils peuvent être sélectionnés de manière flexible en fonction des exigences d'espace et d'inductance du PCB.

Q : Ce produit est-il adapté au brasage par refusion ?

UN:Oui. Ce produit convient au brasage par refusion avec une excellente soudabilité, ce qui le rend adapté aux lignes de production CMS automatisées et au montage haute densité.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

UN:Vous pouvez soumettre un exemple de candidature via notre site Web ou par courrier électronique. Veuillez fournir les informations de votre entreprise et le modèle cible (y compris la taille et la valeur d'inductance). Les échantillons sontgratuitementet sera expédié dans3-5 jours ouvrables. Le délai de livraison des commandes de masse est généralement2-8 semaines.
