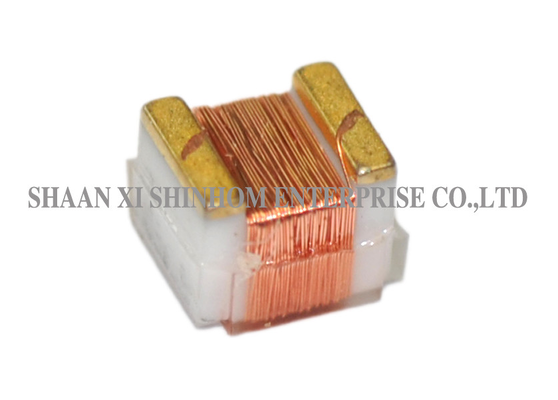

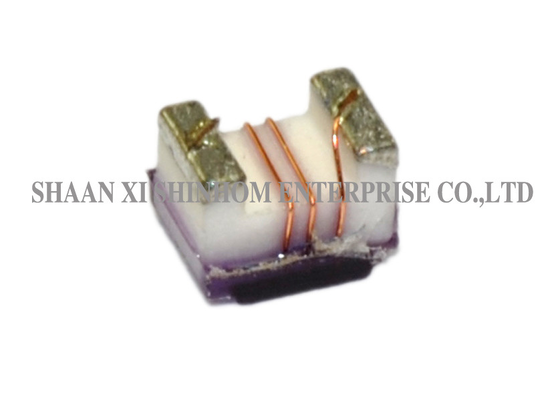

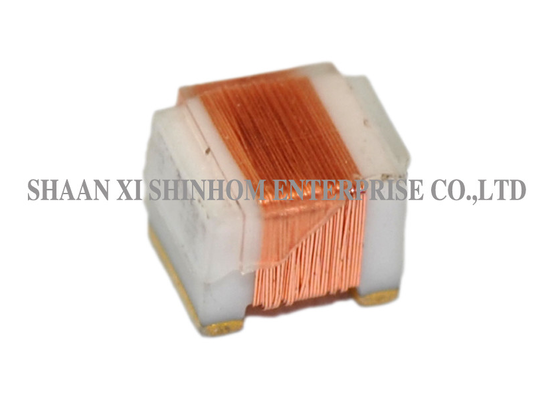

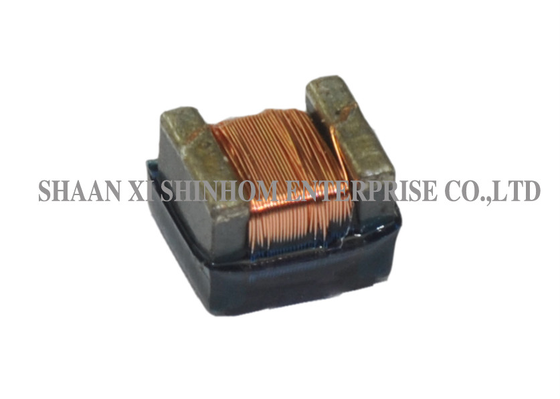

LeSérie AISCL'inducteur céramique bobiné CMS présente une conception haute fréquence et une structure bobinée, offrant un facteur Q élevé et des caractéristiques de fréquence auto-résonantes élevées, garantissant d'excellentes performances de transmission du signal dans les circuits haute fréquence. Le produit propose un noyau en céramique en standard, avec un noyau en ferrite en option, adapté à différentes exigences de fréquence et d'inductance. Une fiabilité élevée et une excellente stabilité thermique garantissent un fonctionnement stable à long terme dans diverses conditions. Plusieurs tailles standard de 0402 à 1812 sont disponibles pour répondre aux différentes exigences de configuration des PCB. Il est largement utilisé dans les modems, les appareils mobiles sans fil, les téléphones sans fil, les systèmes de positionnement GPS et les systèmes de télécommunications.
Caractéristiques:
- Noyau en céramique (noyau de ferrite en option)
- Conception haute fréquence
- Excellentes valeurs Q
- Excellent SRF
- Haute fiabilité
- Excellente stabilité thermique
- Tailles 0402/0603/0805/1008/1210/1812
Applications :
- Modems
- Radios mobiles
- Téléphones sans fil
- Systèmes de positionnement global
- Systèmes de télécommunications
Informations techniques :
- Test : (équivalent acceptable), lnductance : HP4191A, Q : HP4291A, SRF : HP8753B, RDC : mesuré à 25 ℃.
- Température de fonctionnement : céramique-40 ℃ à +125 ℃
- Métallisation des tampons : Tungstène-nickel avec flash doré
- Méthodes de soudure : Vague, Refusion, Phase Vapeur
- Soudabilité : Max 260 ℃ pendant 10 secondes
| Taille |
Plage d'inductances |
Taille (mm) L*W*H |
| 0402 |
1nH à 400nH (noyau en céramique)
|
1,2*0,6*0,6 |
| 0603 |
1,6 nH à 390 nH (noyau en céramique) |
1,68*1,0*0,85 |
| 0805 |
2,2 nH à 6,8 uH (noyau en céramique) |
2,2*1,6*1,3 |
| 1008 |
3,9 nH à 200 nH (noyau en céramique) |
2,65*2,6*2,0 |
| 1210 |
3,9 nH à 8,6 uH (noyau en céramique) |
3,35*2,7*2,1 |
| 1210F |
1,2uH à 470uH (noyau de ferrite) |
3,35*2,7*2,1 |
| 1812F |
1,0uH à 1000uH (noyau de ferrite)
|
4,56*3,25*3,0 |
Remarques : la taille et l'inductance du produit peuvent être personnalisées
FAQ
Q : Comment choisir entre un noyau en céramique et un noyau en ferrite ?
UN: Noyaux en céramiqueoffrent un facteur Q plus élevé et de meilleures caractéristiques haute fréquence, adaptés aux bandes RF et micro-ondes.Noyaux de ferriteont une perméabilité magnétique plus élevée, permettant des valeurs d'inductance plus grandes dans le même volume, adaptées aux applications à basse fréquence ou aux applications nécessitant des valeurs d'inductance plus élevées. La céramique est la configuration standard, tandis que la ferrite est un choix facultatif.
Q : Quels sont les avantages d’un facteur Q élevé pour la conception de circuits ?
UN:Un facteur Q élevé signifie une perte d'énergie plus faible et une meilleure sélectivité de fréquence à des fréquences spécifiques. Il améliore le gain et la sélectivité du circuit résonant, réduit la perte d'insertion, améliore le rejet hors bande du filtre et améliore la stabilité de la fréquence de l'oscillateur.
Q : Quelles tailles d'emballage sont disponibles pour cette série ?
UN:Six tailles standards sont disponibles :0402, 0603, 0805, 1008, 1210 et 1812. Ils peuvent être sélectionnés de manière flexible en fonction des exigences d'espace et d'inductance du PCB.
Q : Quels sont les avantages de la structure bobinée par rapport à la structure multicouche ?
UN:La structure bobinée offre un facteur Q plus élevé et une capacité de courant plus élevée à hautes fréquences, particulièrement adaptée aux applications haute fréquence nécessitant un facteur Q élevé et un courant élevé, telles que les circuits d'entrée RF et les amplificateurs de puissance.
