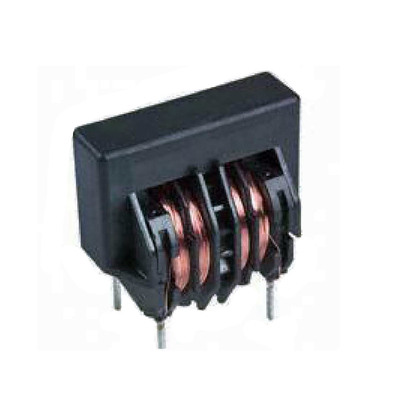

Chokes de mode commun pour les solutions de filtres EMC-UT

Principales caractéristiques

• Fréquence de résonance élevée: réalisé grâce à une technologie de bobinage à 2 sections de précision.

• Faiblesse de fuite: la structure du noyau fermé minimise les fuites de flux.

• Une durabilité solide: haute résistance à l'impulsion (testée à 2500 VAC/5 mA).

• Réduction du bruit: faible bruit de bourdonnement pour les applications sensibles.

• Prêt pour la fabrication: Compatible avec les procédés de soudage par ondes.

• Environnemental: Conception recyclable (pas d'encapsulation/colle), entièrement conforme à la directive RoHS.

• Large portée de fonctionnement: tolérance de température de -40°C à +105°C.

Paramètres essentiels

• Voltage nominal: 250 VAC

• Ratio des tours: 1:1 ± 2%

• Test de haute résistance: 2500VAC/5mA/2 seconde

• Inductivité Tolérance: Valeur minimale garantie à 20°C

Caractéristiques physiques

• Dimension (mm)Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:

• Trous de montage: 4×φ1.2±0,1 mm (angle), 4×φ0,8±0,1 mm (intérieur)

• Le poids: 10 g (typiquement)

Applications

• Les sources d'alimentation: suppression de l'EMI dans les unités de puissance en mode commutateur (par exemple, les unités de distribution des serveurs).

• Systèmes d'éclairage: Filtrage du bruit pour les ballasts électroniques des lampes à LED/fluorescence.

• Électronique industrielle: élimination des interférences de mode commun dans les moteurs.

• Énergie renouvelable: Inverteurs reliés au réseau nécessitant un filtrage stable à haute tension.

• Automobiles: Systèmes de recharge de véhicules électriques avec des normes EMC strictes.
