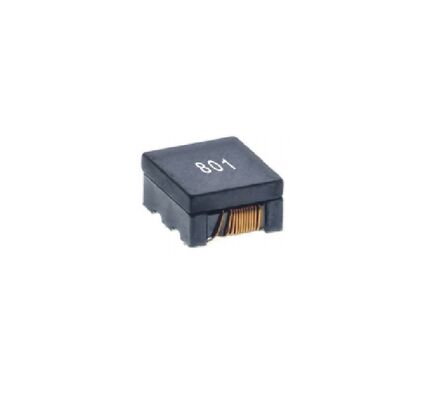

Wire Wound Common Mode Choke avec 800Ω @100MHz Impédance, sans plomb et conception compacte pour la suppression EMI

5000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Self de mode commun 800 Ω à 100 MHz

,

Starter enroulé sans plomb

,

Composant compact de suppression EMI
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: SF1008F-3W-801Y
Documents: SF1008F-3W-801Y_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Filtre de mode commun à plaie de fil à haute performance pour la suppression de l'EMI
Conçu pour supprimer efficacement les interférences électromagnétiques (EMI) dans les lignes de données et d'électricité à grande vitesse, le SF1008F-3W-801Yétouffements par fil de ferIl fournit une impédance de mode commun élevée à 100 MHz, assurant une excellente performance de suppression du bruit.Filtre à mode commun, il est idéal pour des applications à espace restreint.Composant de suppression de l'IMEest 100% sans plomb, sans halogène et conforme à la directive RoHS, répondant à des normes environnementales strictes.il offre des performances fiables dans des environnements exigeants.
Principales spécifications
Paramètre Valeur
Impédance de mode commun @100 MHz 800Ω ±25%
Voltage nominal (maximum) 20 V
Courant nominal (maximum) 0.15A
Résistance en courant continu (DCR) (max) 1.6Ω
Résistance à l'isolation (min) 10MΩ
Plage de température de fonctionnement -40°C à +125°C
Caractéristiques du produit
  • Construction en fil de fer pour des performances robustes
  • 100% sans plomb, sans halogène et conforme à la directive RoHS
  • Petite taille et design à profil bas
  • Large plage de température de fonctionnement, y compris l'augmentation de température
  • Impédance commune élevée pour une suppression efficace de l'EMI
Applications
  • Filtrage du bruit dans les lignes de données différentielles à grande vitesse (USB, HDMI, LVDS)
  • Suppression de l'EMI dans les appareils et modules électroniques compacts
  • Équipement de communication et dispositifs de mise en réseau
  • Produits électroniques grand public nécessitant une conformité EMC stricte
  • Systèmes d'infodivertissement et de commande automobile
Questions fréquemment posées
Quels sont les principaux avantages d'un filtre à filtrage à filtrage commun par rapport à d'autres types?
La construction de l'enroulement du fil permet généralement une plus grande impédance de mode commun et de meilleures performances à haute fréquence par rapport aux types de puces multicouches,le rendant plus efficace pour supprimer les EMI dans les applications critiques d'intégrité du signal.
Comment interpréter l'impédance nominale de 800Ω @100MHz?
Cela signifie que le filtre présente une impédance de 800Ω (typique) aux courants de bruit en mode commun à une fréquence de 100 MHz.Une plus grande impédance à la fréquence du bruit entraîne une plus grande atténuation de ce bruit.
Ce filtre peut-il gérer des courants plus élevés pour les lignes électriques?
Le courant nominal est de 0,15A Max. Il est conçu pour les lignes de signal ou les lignes électriques à faible courant. Pour le filtrage du train de puissance à courant plus élevé, veuillez sélectionner un modèle avec un courant nominal correspondant plus élevé.
Que signifie "sans halogène" et pourquoi est-ce important?
Sans halogène signifie que le produit ne contient pas de chlore, de brome ou d'autres halogènes au-dessus de certains seuils.Ceci est important pour la sécurité environnementale et est souvent requis dans les initiatives d'électronique verte, car elle réduit l'émission de gaz toxiques en cas d'incendie.
