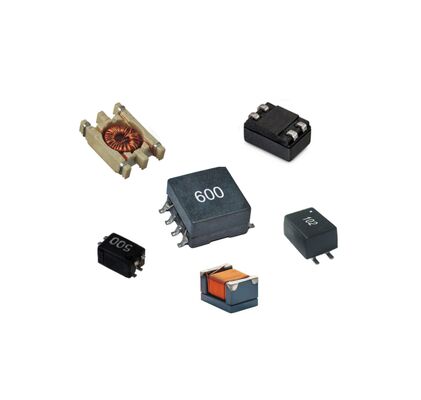

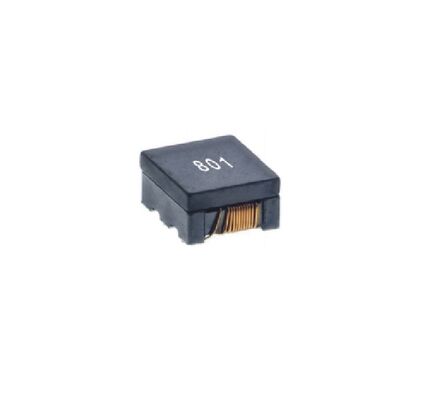

Filtre de mode commun à plaque de fil compact pour la suppression de l'EMI d'interface à grande vitesse dans des applications à espace restreint

5000
MOQ
Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Filtre de mode commun à empreinte compacte

,

Étouffement de la plaie de fil de fer

,

Composant de suppression EMI d'interface haute vitesse
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: Série SF1210F-3W
Documents: SF1210F-3W Series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Série de filtres en mode commun pour les interfaces à haute vitesse
Conçue pour fournir un filtrage fiable du bruit dans les applications à espace restreint, la série SF1210F-3W offre une sélection defiltres de mode communIl est possible d'utiliser les données de base dans une empreinteétouffements par fil de ferCette série fournit des informations essentiellesComposants de suppression des EMIune fonctionnalité avec des options d'impédance de mode commun de 160Ω, 240Ω et 500Ω à 100 MHz. Conçue pour faciliter l'intégration,il comprend la disposition recommandée des PCB et les modèles de pochoirs pour assurer des performances et une fabrication optimalesCompletement conforme aux normes RoHS et sans halogène, il fonctionne de manière fiable dans une plage de température de -40°C à +125°C.
Principales caractéristiques
  • Impédance de mode commun (@100MHz):160Ω, 240Ω ou 500Ω (±25%, selon le modèle)
  • Résistance en courant continu (DCR):aussi bas que 0,21Ω (max)
  • Courant nominal:jusqu'à 500 mA (maximum)
  • Voltage nominal:50 Vdc (maximum)
  • Résister à la tension:Le système de freinage doit être équipé d'un dispositif de freinage.
  • Résistance à l'isolation:10 MΩ (min)
  • Construction:Type de filetage pour des performances robustes à haute fréquence
  • Appui à la conception:Inclut le motif de sol PCB recommandé et l'ouverture de pochoir de pâte de soudure
  • Conformité:100% sans plomb, sans halogène, conforme à la réglementation RoHS
  • Température de fonctionnement:-40°C à +125°C (y compris l'augmentation de température)
Applications
  • Filtrage EMI pour les lignes de données différentielles à haute vitesse (par exemple, USB 3.0/3.1Les données sont fournies par les fournisseurs.
  • Suppression du bruit dans les appareils électroniques de consommation portables et portables
  • Amélioration de l'intégrité du signal dans les modules de communication (Wi-Fi, Bluetooth)
  • Filtrage des lignes électriques dans les circuits et capteurs numériques à faible courant
  • Solutions EMC au niveau de la carte dans les équipements de réseau et les décodeurs
Questions fréquemment posées
Comment choisir entre les modèles d'impédance 160Ω, 240Ω et 500Ω?
Le choix dépend de la fréquence et de l'amplitude du bruit de mode commun que vous devez supprimer.Considérez votre profil spécifique d'IME et les exigences de conformitéLe modèle 500Ω offre la suppression la plus forte à 100 MHz.
Pourquoi la disposition des PCB et les motifs de pochoirs recommandés sont-ils importants?
Ces recommandations permettent d'optimiser les performances de haute fréquence du filtre en minimisant les effets parasitaires et en assurant des joints de soudure fiables et cohérents lors de l'assemblage de la surface,réduire les défauts de fabrication.
Cette série peut-elle être utilisée pour filtrer les lignes électriques?
Oui, mais notez le courant nominal (maximum 500mA). Il convient pour filtrer le bruit sur les rails d'alimentation à faible courant ou les lignes de signal avec biais de courant continu.s'assurer que la capacité actuelle du modèle choisi n'est pas dépassée.
Quel est l'avantage de la construction en fil de fer dans ce contexte?
La construction en filetage permet généralement une plus grande impédance de mode commun et de meilleures performances à haute fréquence par rapport à certains filtres en céramique multicouche,ce qui le rend plus efficace pour supprimer les EMI dans les interfaces numériques rapides.
