Inducteur de puissance de courant élevé de la série SPQ2618B avec DCR ultra-faible et blindage magnétique pour convertisseurs CC-DC

5000
MOQ

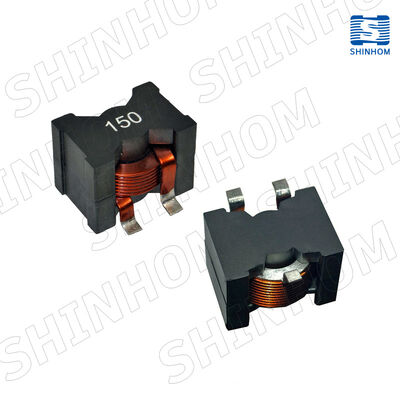

SPQ2618B Series High Current Power Inductor with Ultra-Low DCR & Magnetic Shielding for DC-DC Converters
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Inducteur de puissance à capacité de courant élevé

,

Inductance blindée CMS DCR ultra faible

,

Inducteur fil plat blindé magnétiquement
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: SPQ2618B
Documents: SPQ2618B Series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Inducteurs de haute puissance de courant de la série SPQ2618B

LeSérie SPQ2618Bl'inducteur de puissance à courant élevé adoptetechnologie d'enroulement de fil platet unstructure de blindage magnétique, spécialement conçus pour les convertisseurs CC-CC à haut rendement.

Cet inducteur de puissance présenterésistance en courant continu ultra-faibleetcapacité de transport de courant élevé, réduisant considérablement les pertes de conduction et améliorant l'efficacité globale de la conversion de puissance.le rendant adapté aux environnements sensibles au bruit.

La plage d'inductivité couvre1.0 à 10.0 μH, avec une plage de température de fonctionnement de-40°C à +125°CIl est conçu avecAEC-Q200 potentiel pour le secteur automobile, ce qui le rend adapté à des applications exigeantes telles que l'électronique automobile, les systèmes de commande industriels,et les alimentations électriques de calcul à haute performance pour lesquelles un courant élevé et une efficacité élevée sont requis.

Caractéristiques

  • Capacité de courant élevé ¢ Isat jusqu'à 125 A (baisse de 10%)

  • DCR très faible ¥ aussi bas que 0,48mΩ

  • D'une épaisseur de 50 mm ou plus

  • Technologie du fil plat¢ Haute densité de courant, performances thermiques supérieures

  • Plage d'inductivité¥ 1,0 à 10,0 μH

  • Température de fonctionnement -40°C à +125°C

  • Le SRFJusqu'à 35 MHz et plus

Spécifications du produit (@25°C)
Paramètre Spécification
Plage d'inductivité 1.0 μH à 10.0 μH (tolérance ± 10% à 500 kHz / 0,1 V)
Résistance en courant continu (DCR max) 00,48 à 0,97 mΩ
Courant de saturation (type ISAT) Jusqu'à 125 A (pour une chute de 10%)
Courant d'élévation de température (type Irms) 24A à 86A (pour une élévation de 40°C)
FRR (fréquence d'auto-résonance) 1 MHz à plus de 35 MHz
Applications
  • Convertisseurs CC-DCLa conversion de la puissance de ravitaillement
  • Électronique automobile¢ Systèmes d'alimentation des véhicules
  • Contrôle industrielLa puissance du moteur et du PLC
  • L'informatique haute performancePuissance du serveur et du GPU
  • Équipement de télécommunicationsModules d'alimentation des stations de base
  • Appareils portables
Questions fréquentes

Q: Quels sont les principaux avantages des inducteurs de la série SPQ2618B?

A: Je suis désolé.La série SPQ2618B utilise une technologie d'enroulement de fil plat et une structure de blindageDCR ultra-faible (0,48 mΩ)et uncourant de saturation jusqu'à 125 A, réduisant les pertes de conduction tout en supprimant efficacement le bruit émis. Il est idéal pour les convertisseurs CC-CC à haute densité de puissance.

Q: Cet inducteur est-il adapté aux applications à haute fréquence?

A: Je suis désolé.La série SPQ2618B a une fréquence d'auto-résonance (SRF) allant jusqu'à35 MHz ou plus, ce qui le rend approprié pour les convertisseurs CC-DC de fréquence moyenne à haute avec des fréquences de fonctionnement typiques de500 kHz à 2 MHz.

Nous contacter:
Pour les spécifications détaillées, les échantillons ou les prix du volume, veuillezContactez-nous maintenantou envoyez-nous une demande.
