Aperçu /Produits/Choke de Mode commun/Série SLFE8.3 Choke de mode commun avec tension d'isolation de 1500 Vdc large plage d'inductivité de 1 mH à 50 mH et plage de température étendue de -40 °C à +105 °C pour le filtrage EMI

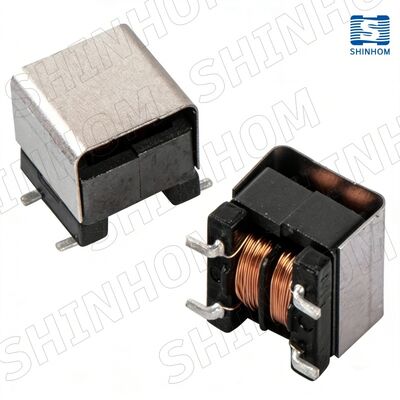

Série SLFE8.3 Choke de mode commun avec tension d'isolation de 1500 Vdc large plage d'inductivité de 1 mH à 50 mH et plage de température étendue de -40 °C à +105 °C pour le filtrage EMI

5000
MOQ
SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH to 50 mH, and Extended Temperature Range -40°C to +105°C for EMI Filtering
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage d'inductance: 1 mH à 50 mH
Tension d'isolement: 1500 volts continu
Température de fonctionnement: -40°C à +105°C
Dimensions: 10×9,5×10,5 mm
Fréquence de test: 1,0 kHz / 0,3 V
Mettre en évidence:

1500 Vdc Isolation étouffement en mode commun

,

Filtrage des EMI dans le mode commun

,

Choke à large inductance en mode commun
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: SLFE8.3
Documents: SLFE8.3 Series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Bobine d'arrêt de mode commun haute performance série SLFE8.3 pour le filtrage EMI industriel et télécom

Conçue pour une suppression EMI robuste dans les applications où l'espace est limité, la bobine d'arrêt de mode commun série SLFE8.3 offre un filtrage de bruit exceptionnel sur une large plage de température. Ingénierie avec une construction bobinée, cette bobine compacte offre une impédance élevée au bruit de mode commun tout en maintenant des courants nominaux élevés et une faible résistance DC. Avec une tension d'isolement élevée de 1500 Vdc et une plage de température de fonctionnement étendue de -40°C à +105°C, elle assure des performances fiables dans les environnements industriels, télécom et automobiles.

Caractéristiques principales
  • Large plage d'inductance : Disponible de 1 mH à 50 mH pour répondre à divers besoins de filtrage
  • Tension d'isolement élevée : Testée Hi-Pot à 1500 Vdc pendant 3 secondes, garantissant une sécurité et une protection système supérieures
  • Plage de température étendue : Classée pour un fonctionnement de -40°C à +105°C, la rendant adaptée aux environnements difficiles
  • Encombrement compact : Dimensions maximales de 10×9,5×10,5 mm pour les circuits imprimés à haute densité
  • Excellente suppression EMI : La construction bobinée offre une impédance élevée pour supprimer efficacement le bruit de mode commun dans les lignes d'alimentation et de signal
  • Conforme RoHS : Respecte les normes environnementales pour les marchés mondiaux
Spécifications électriques
@25°C
Numéro de pièce Inductance (mH) +50%/-30% N1=N2 Fréquence de test DCR (Ω) Max IDC (A) Max
SLFE8.3-102Y 1.0 1.0 kHz / 0.3V 0.32 0.3
SLFE8.3-502Y 5.0 1.0 kHz / 0.3V 0.58 0.3
SLFE8.3-103Y 10 1.0 kHz / 0.3V 0.77 0.2
SLFE8.3-153Y 15 1.0 kHz / 0.3V 0.82 0.2
SLFE8.3-203Y 20 1.0 kHz / 0.3V 1.36 0.18
SLFE8.3-253Y 25 1.0 kHz / 0.3V 1.54 0.18
SLFE8.3-303Y 30 1.0 kHz / 0.3V 2.40 0.14
SLFE8.3-353Y 35 1.0 kHz / 0.3V 2.60 0.14
SLFE8.3-403Y 40 1.0 kHz / 0.3V 3.40 0.10
SLFE8.3-503Y 50 1.0 kHz / 0.3V 4.80 0.06
Applications
  • Équipement industriel : Suppression de bruit pour les lignes d'alimentation DC et les systèmes de contrôle
  • Infrastructure de télécommunication : Filtrage EMI pour les stations de base et les appareils réseau
  • Électronique automobile : Filtrage de bruit de mode commun dans les unités d'infodivertissement et de contrôle
  • Unités d'alimentation : Conçu pour une utilisation dans les convertisseurs de puissance et les convertisseurs DC-DC nécessitant des performances fiables de bobine d'arrêt de mode commun
  • Systèmes de communication de données : Filtrage de bruit efficace pour garantir l'intégrité du signal
Produit Tag:

common mode power line choke

common mode toroidal chokes

common mode inductor
